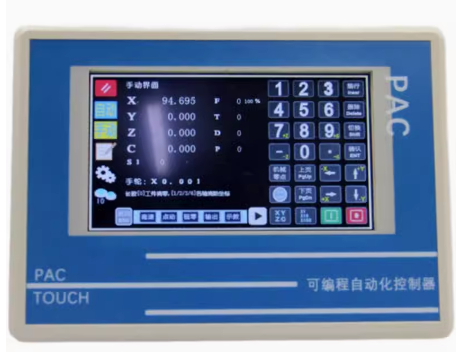

時代超群CM46PAC屏幕顯示說明（wgb）

  第一行從左至右分別為： 隱n:當前行號(0-2730)，自動生成的序號，與編程無關； 程序結束:指令名字段,控制指令共有19-21個(詳見第四章)，可通過F1,F2鍵選擇； L:本行標號,只有當某跳轉將跳到本行時，需選定一個標號，取值1-99，0為無標號，不能重復； 第二到第九行將顯示的內容為指令的參數(不同的指令提示不同的輸入信息)： 子功能的選擇，可用F1,F2滾動選擇相應的子功能。 T:此值在不同的指令下定義不同：“延時等待”指令時為延時值(秒為單位)，“程序循環”指令時為循 環次數(取值0-9999)，“鉆攻循環”指令時為鉆孔循環次數/導程，“更換刀偏”指令時為刀偏組號。 F:運動速度指定，為模態，即給定速度后，如果后續的速度為0，則默認上段速度； M:輸出及擴展子功能序號指定,取值1-32為輸出；變量取值33-64；65及以上為擴展子功能 s:輸出的狀態，即輸出0或1 P:輸入序號的指定，輸入取值1-24，變量取值33-64 S:輸入的有效狀態，取值０或１ N:跳轉指令時目的標號的指定，即需跳到的位置標號，取值1-99 X,Y,Z,A,B,C:運動指令時的坐標或增量值。 I,J,K為圓心相對起點的坐標，可通過半徑(R)或弦高(H)進行編程。

編輯狀態下操作按鍵說明  ←：向前移動光標,當移到本字段的****位時,再按則不起作用,自動跳過小數點 →：向后移動光標,當移到本字段的****位時,再按則不起作用,自動跳過小數點 ↑：向前移動一個字段, 光標在指令字段時,再按則進入前一程序段 ↓：向后移動一個字段, 光標在最后一個字段時,再按則進入后一程序段 F1：當光標處于數字輸入位置時，數字加一，加過9時自動進位；當光標處于符號位時，則“-”和“空 格”交替； F2：當光標處于數字輸入位置時，數字減一，減到0時自動借位；當光標處于符號位時，則“-”和“空 格”交替； F3：在當前程序行位置插入一個結束行(C_End)。當前及后續行向后移一個程序行。 F4：將當前程序行刪除。后續程序行自動前移。 F6：當為圓弧編程時，可改變圓弧編程方式：圓心坐標方式、半徑方式、弦高方式。 Home：光標移到本程序行的第一個數據項。 End：光標移到本程序行的第最后一個數據項。 標號重復提示：當輸入的標號與已有的標號重復時，將提示與某行的標號重復，按任意鍵后清除。

程序指令的選擇  F1:當光標處于指令字段，循環向前選擇不同的指令。 F2:當光標處于指令字段，循環向后選擇不同的指令。 本系統支持20條左右的程序指令，循環從中選擇一個指令。為方便選擇，可在“參數”“指令項”

中不選基本用不到的指令。

 子功能的選擇  F1：當光標處于子功能字段，循環向前選擇不同的子功能；  當光標處于軸選擇時，可改變相應位的狀態。 F2：當光標處于子功能字段，循環向后選擇不同的子功能；  當光標處于軸選擇時，可改變相應位的狀態。

 數據方式的選擇  按相應的數據控件，出現程序數據輸入窗口。  按“切換”鈕，切換當前項目為數據(正常數據)、數據變量(..R000)、表達式(..E00)、計數器索引 (..N00)。 1).為正常數據時，根據提示輸入相應的數據。 2).為變量時，取值范圍為001-999，可使用數據變量的字段分別為各軸坐標、速度、延時等。變量的 值可通過“參數”中進行修改，當數據方式工作時，直接在數據列表中進行修改。 3).為表達式時, 取值范圍為01-99，可用表達式的字段為各軸坐標。表達式的描述只能在“參數”的 “表達式”中進行編輯。 4).為計數器索引時，通過指定計數器當前的值，選擇變量值或表達式的值。如 N00:計數器0的當前值指定的數據變量的值 N01:計數器1的當前值指定的表達式的值 注意：  1).從正常數據切換到“數據變量”或“表達式”之前，應將當前的數據輸入為0后再切換，否則將容 易出現數據超界的現象。 2).當為“數據變量”或“表達式”時，可加入“-”號取其負值，加入的負號在相應的提示字符的前 面。

程序行(頁)的選擇  PgUp：向前翻一個程序行(頁面)，n號將減1。 PgDn：向后翻一個程序行(頁面)，n號將加1。 空格：按下后輸入行號，再按確認鍵后直接進入到輸入的行號。17 注：一頁只能顯示一個程序行，即一個動作的指令和數據

 編輯狀態程序行的隱藏  為便于用戶的修改，盡量防止誤操作而設計的功能。  1).程序行隱藏狀態的切換: “參數”“控制項”下的“*程序行隱藏”選中時為設置隱藏行編輯狀態，否則為取消隱藏行編輯狀 態  2).隱藏行的標記 在程序編輯過程中，按左上角的空白鈕(或的“*”)可切換設置/取消標記符(在n的前面顯示或不顯示 *)。 當進入“設置隱藏行編輯狀態”時，帶有“*”的程序行將不顯示，上、下翻程序行時將自動跳過有 標記的程序行。 當進入“取消隱藏行編輯狀態”時，帶有“*”的程序行將在n的前方顯示*號。只有在此狀態下，才 可通過K2鍵將隱藏的行切換為不隱藏的行。
