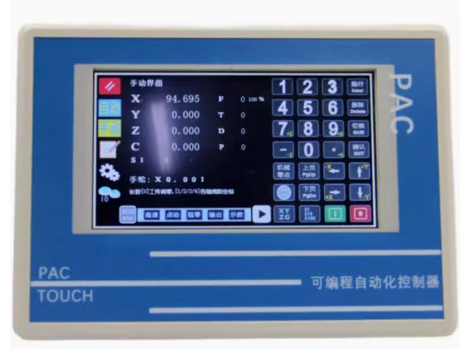

時代超群CM46PAC 編程概念/符號說明（wgb） 1 相關概念 1).進給功能：用指定的速度使刀具運動切削工件稱為進給，進給速度用數值指定。例：讓刀具以150 毫米/分的速度切削，指令為：F0150。此值為模態，后續有效。 2).程序和指令：數控加工每一步動作，都是按規定程序進行的，每一個加工程序段由若干個程序字 組成，每個程序字必須由字母開頭，后跟具體參數值。 3).反向間隙：指某一軸改變方向時所引起的空程誤差。其大小與絲杠螺母間隙、傳動鏈的間隙、機 床的剛性等有關。使用時應設法從機械上消除此間隙，否則即使設置了此參數，在某些條件下，還會造成 加工不理想。 4).速度倍率：對當前設定的F速度進行改變，即乘以速度倍率。一般在調試過程中試驗****的加工速 度，試驗完成后應將相應的F速度改為實際的****速度，即正常加工時，速度倍率處于****位置。 5).行號和標號：標號(本行的標記號)和行號(自動產生的)不同，當跳轉或循環時，需給定跳轉到的 目的標記號(非行號)，相應的入口處應給定標號，且與跳轉指令后的目的標號相同。此功能便于程序的修 改(插行、刪行)。行號是自動產生的序列號，標號是特指的程序行標記號，且只有跳轉入口處需指定標號， 非入口程序段不需指定標號(00)。標號的取值范圍1-99。 不同行的標號不能相同(00除外)。 6).線性插補：是指多個運動軸按比例關系運動，同時開始同時結束，****誤差為1個最小數據單位 (0.001毫米)。各軸均恒速(不考慮升降速)運動，插補運動速度是指多軸復合的速度。兩正交直線軸插補 為一個平面斜線，三正交直線軸插補為一個三維斜線，多直線軸插補無法用三維空間表述。 7).圓弧插補：是指兩正交直線軸插補運動一個圓弧，同時開始同時結束，****誤差為1個最小數據單 位(0.001毫米)。各軸運動速度是變化的，但在圓周上的速度是恒速(不考慮升降速)運動。XY插補加上Z軸 的直線運動可形成螺旋線，加上A軸的旋轉運動可形成角度跟蹤。
|
