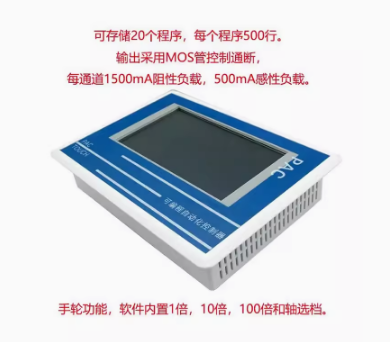

時代超群CM46PAC系統自檢（wgb）

  當系統出現故障或進行設備調試時，可利用此功能進行必要的測試。進入此功能后自動進入輸入口狀 態的測試。 系統測試前應保證24V電源正常上電。 本系統采用輸入與輸入功能獨立，輸出與輸出功能獨立的方式，通過IO設置，為每個必需的輸入功能 設置對應的輸入口/邏輯變量號，為每個必需的輸出功能設置相應的輸出口/邏輯變量號。通過此功能，可 有效地使用有限的輸入/輸出口；當由于各種原因造成某個輸入/輸出口損壞時，如有未用口可改接到未使 用的口上，同時修改相應的IO設置，減少維修成本，且為用戶節省了故障排除時間。

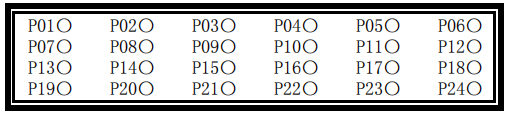

 輸入測試

數字序號01-24分別對應于輸入口1-16，和E1A(17),E1B(18),E2A(19),E2B(20),E3A(21),E3B(22), E4A(23),E4B(24),當對應輸入口信號線與24V地短接時(變為低)，對應的指示燈變為●，否則為○。通過 此操作可以測試輸入信號是否正常。 為提高輸入信號的可靠性，系統具有干擾過濾功能，信號需保持2毫秒以上。 當沒有變化時，可能為如下情況： 24V電源工作不正常 該輸入信號線聯接不正常 該路輸入信號電路出現故障 注：本系統有24路光隔輸入，包括P01-P16(16普通光隔輸入)，P17-P24(可用于編碼器的8路高速光隔 輸入，亦可作為普通輸入使用)。

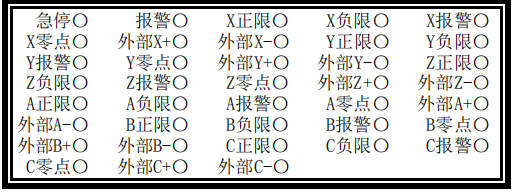

設入1測試

當對應輸入口信號線與24V地短接時，對應的指示燈變為●，否則為○。通過此操作可以測試對應輸 入信號是否正常。 當沒有變化時，可能為如下情況： 設置輸入點有誤(見IO設置功能) 該輸入信號不正常(見輸入口測試) 急停：系統緊急停止(常閉) 報警：報警或保護信號(常閉) 正限：軸運動正向限位(常閉) 負限：軸運動負向限位(常閉) *報警：運動軸報警信號(常閉)，一般為伺服或步進驅動器的故障信號。 零點：機械零點開關(常閉/常開) 外部*+/-：外部操縱按鈕(常開) 注：上述為六軸的系統 對于幾軸的系統只出現與系統軸數相關的信息。

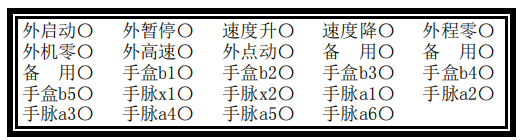

設入2測試

當對應輸入口信號線與24V地短接時，對應的指示燈變為●，否則為○。通過此操作可以測試對應輸 入信號是否正常。 當沒有變化時，可能為如下情況： 設置輸入點有誤(見IO設置功能) 該輸入信號不正常(見輸入口測試) 外啟動：外接的啟動按鈕(常開) 外暫停：外接的暫停按鈕(常開) 速度升：外接的速度倍率升按鈕(常開) 速度降：外接的速度降按鈕(常開) 外程零：外接的回程序(坐標)零鈕(常開) 外機零：外接的回機械零鈕,設定順序(常開) 外高速：外接的高低速運動開關(常開) 外點動：外接的點動/連續選擇開關(常開) 備用：為后續版本的預留(常開) 手盒B1-B5：為外接手持盒的5個點的輸入狀態，當“外手持盒有效”選中時，外手持盒功能才能有效。 此處可測試手持盒的5個輸入點是否正常。左上角至右下角的狀態碼為：

排列順序為b5,b4,b3,b2,b1:例如右上角按鍵編碼為00111即為B5,B4滅，B3,b2,b1亮。 注：  1).手持盒上的按鍵，可在本系統規定的代碼下進行定義。 2).如果需要更改面膜，費用由用戶承擔(只配備一標準定義的面膜)。 手脈×n：手脈的外部倍率選擇信號(常開)。當“有手脈操作”選中，而“無軸選和倍率”不選時有效。 共兩個信號分三檔倍率(10的n次方)。當×1，×2均無效時倍率為1；僅×1有效時倍率為10；僅×2有效時 倍率為100。(暫無此功能) 手脈an：手脈的外部軸選擇信號(常開)。當“有手脈操作”選中，而“無軸選和倍率”不選時有效。 最多可選擇所有軸(與系統的軸數有關)。如果某些軸不選擇，則在“IO設置”“設入2”中相應的軸選設 為0。如果用多位開關，需有一個空檔表示所有軸不選。幾軸的系統最多有幾個軸選。 注：  1).手脈的AB信號需要接到高速輸入5和6。 2).可將倍率和軸選連接到IN2上，與AB信號共用一個插頭。
