時代超群多軸控制器接線

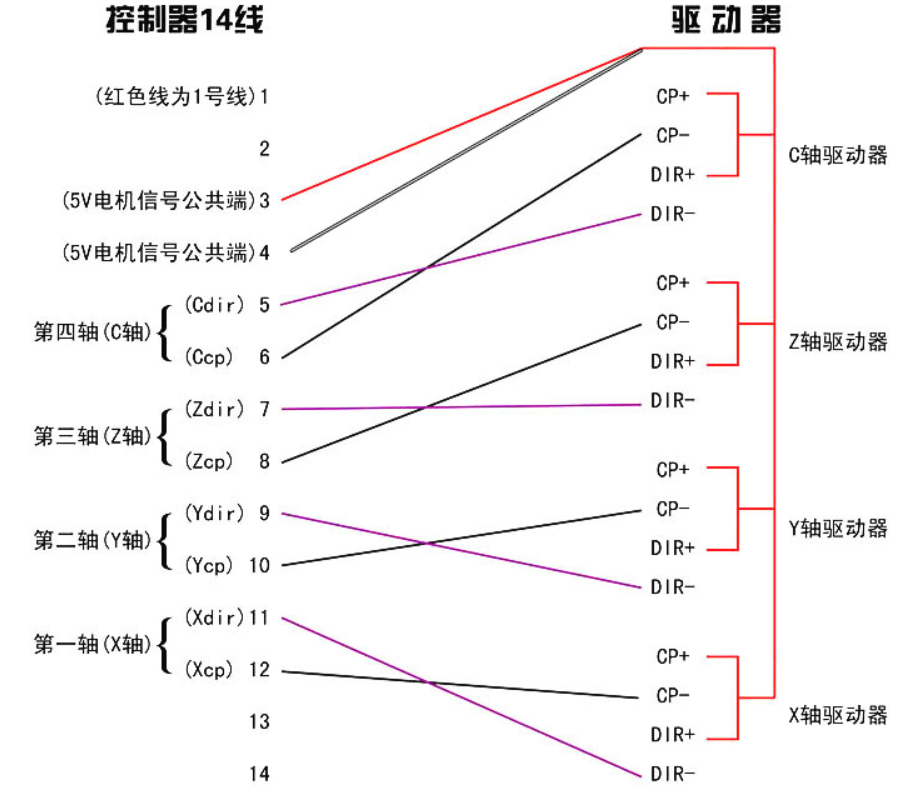

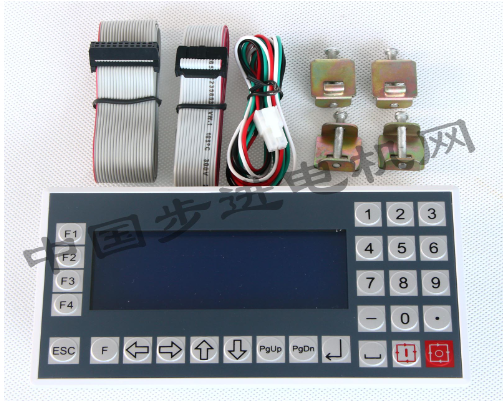

四軸控制器，及相關配件為一個20針，輸入輸出排線。   一條14針，電機驅動器排線。及一條電源線，和固定螺絲。一個控制器，四個驅動器接線為

14為排線，需要一根一根的分開，非常的麻煩。

為了避免四軸控制器的接線繁瑣，本公司研發ZD-CONB-1控制器的匯接板。接線如下只需要把20針排線解牛插頭，

插到匯接板相應的端口上。接線如下

匯接板，除了有X,Y Z C 軸驅動器的接口，另加了10路輸入，和10路輸出的接口。更方便了，廣大的用戶。
