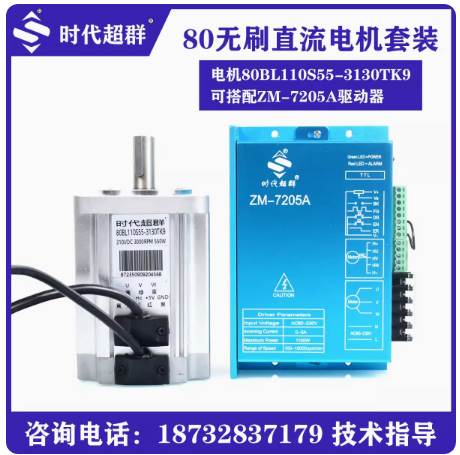

ZM-7205A 直流無刷電機驅動器是我公司新推出的，針對中功率電機傳動領域的高科技產品。本產品使用 大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動輸入電流在 5A 以下，電源電壓在 AC70V~230V 以內（面板標稱 AC80V~220V）的任意一款低壓有霍爾或無霍爾的三相直流無刷 電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列 的電氣自動化控制領域。

主要特點：

◆可外接速度顯示板，顯示轉速；也可以接電腦，用來設置驅動器參數；

◆電流速度雙閉環設計，低速力矩大，運行平穩；

◆高力矩高轉速輸出，轉速達 20000rpm/min；(根據用戶電機而定)

◆調速方式：外接 PWM 調速或外接電位器調速；

◆ 有 EN（使能）、DIR（方向）、X1 (剎車)信號控制端；

◆可輸出測速脈沖 FG，（光電隔離，門極輸出）；

◆可輸出報警信號 ALM 供用戶檢測（光電隔離，門極輸出）；

◆具有過流、過壓、欠壓、風扇控制、霍爾傳感器相位出錯、馬達堵轉等保護功能。

本產品可以實現以下功能： （標準出廠默認設置為方波有霍爾開環模式）

1. 方波有霍爾速度開環運行

2. 方波有霍爾速度閉環運行

3. 方波無霍爾速度開環運行

4. 方波無霍爾速度閉環運行

5. 恒扭矩開環模式運行 (嚴禁長時間超負荷運行)

6. 恒扭矩閉環模式運行 (嚴禁長時間超負荷運行)

安全事項

★電機及驅動器接線須在斷電狀態下進行，切勿帶電接線。

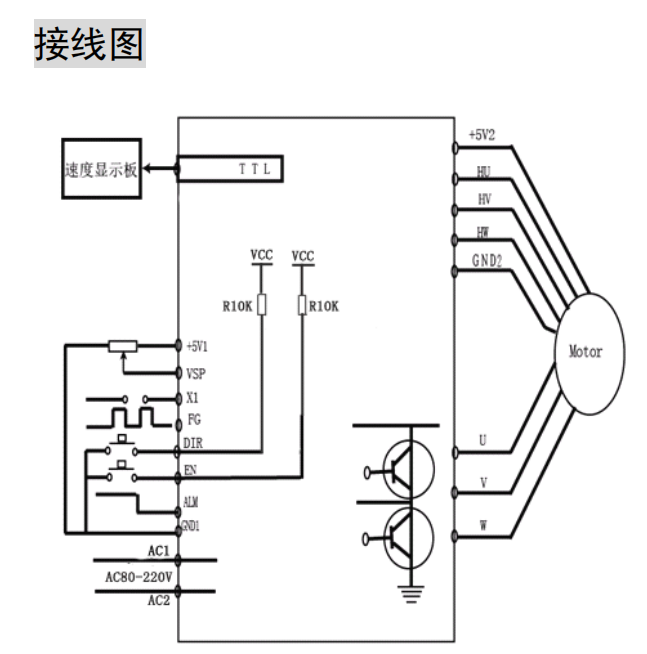

★按照圖示方法，正確連接電源線,電機繞組線及霍爾信號線，注意 U,V,W 三相的順序與霍爾信號 HU,HV,HW 必須 一致

★請勿隨意拆開驅動器，以防出現器件損壞

★通電運行期間嚴禁觸摸所有接線端子

★禁止驅動器無外殼運行

★撞擊驅動器可能導致損壞
