時代超群2020年新推出SD300系列高性能交流伺服電機驅動套裝。電機從100W-3.8KW不等，出力大，響應快，速度高，轉動平滑，力矩穩定。

今天為大家介紹一下SD300系列伺服驅動器如何與PLC連接，注意，SD300系列驅動器默認為5V脈沖信號，如果接線操作不當，直接會影響驅動器使用，嚴重的直接燒掉驅動器。

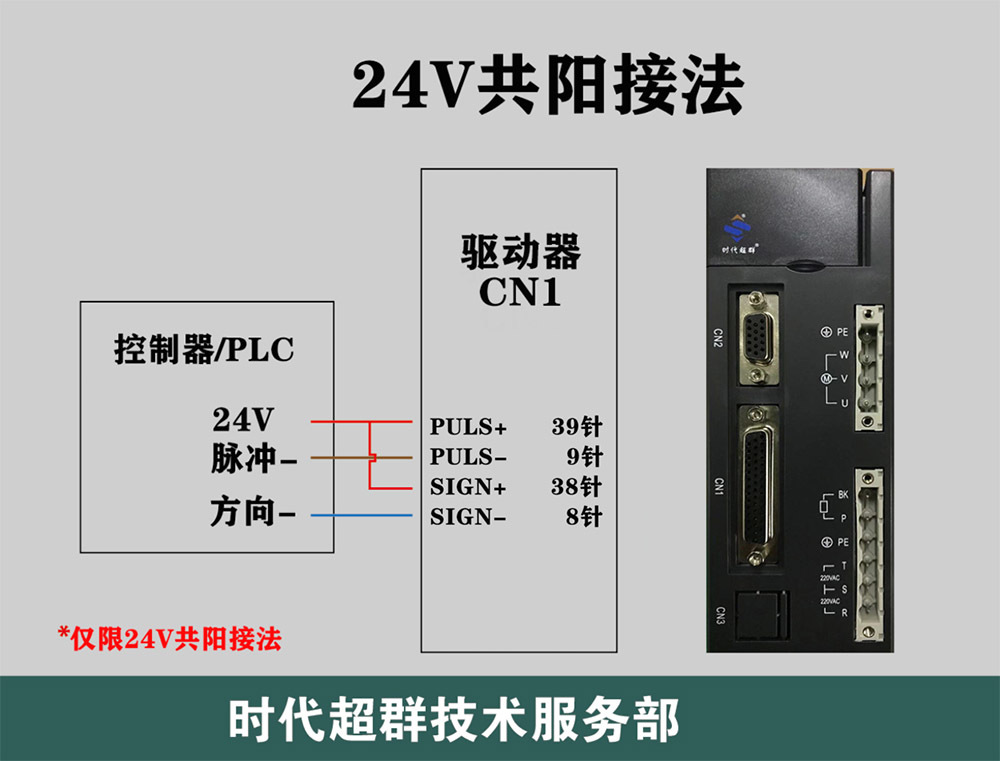

方法一：PLC控制器(NPN）為共陽極接法，那么只需要接三根線，如下圖

39針和38針 接24V+公共端

9針 接脈沖負

8針 接方向負

方法二：PlC控制器(PNP)為共陰極接法，則需要在脈沖-和方向-上串2K電阻，把信號轉換成5V，如下圖：

9針和8針 接0V公共端

39針 接脈沖正

38針 接方向正
