客戶要求：電機裝減速箱輸出扭矩在30nm左右，控制輸出轉速在500轉/分左右，要求配一款伺服電機，盡量體積小，減速機是T型減速機 方案一： 這速度只能上一個6速比減速機，配一個3000轉伺服，110伺服，1.8KW 6NM 3000RPM配6速比減速機，輸出大概500轉每分鐘，輸出扭矩=6*6*80%效率=28.8Nm,左右，這樣就需要最小體積是110法蘭的伺服 咨詢客戶意見以后，客戶覺得體積大，想控制在80伺服
分析：80伺服，****1KW 2500轉，4NM，如果配6速比減速機，輸出扭矩=4*6*80%=19.2NM,扭矩是遠遠達不到的，而且轉速只有2500/6=416轉左右

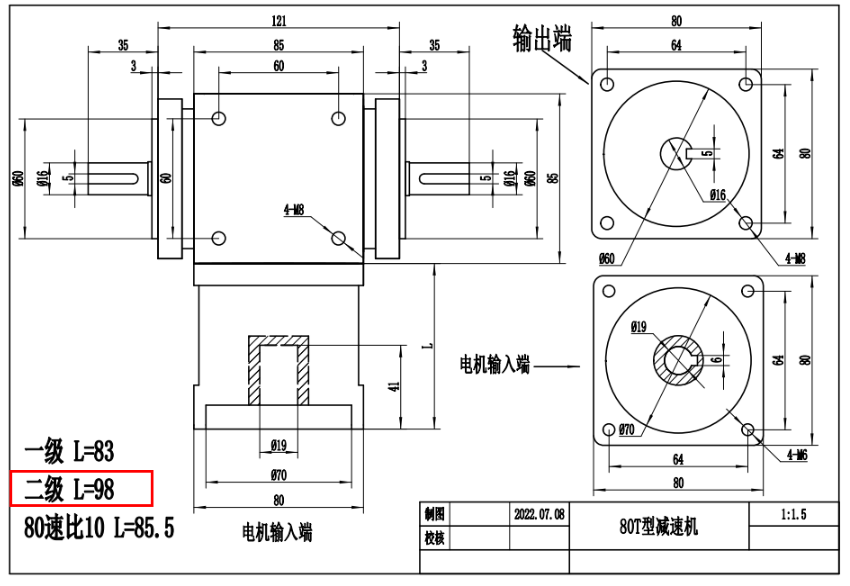

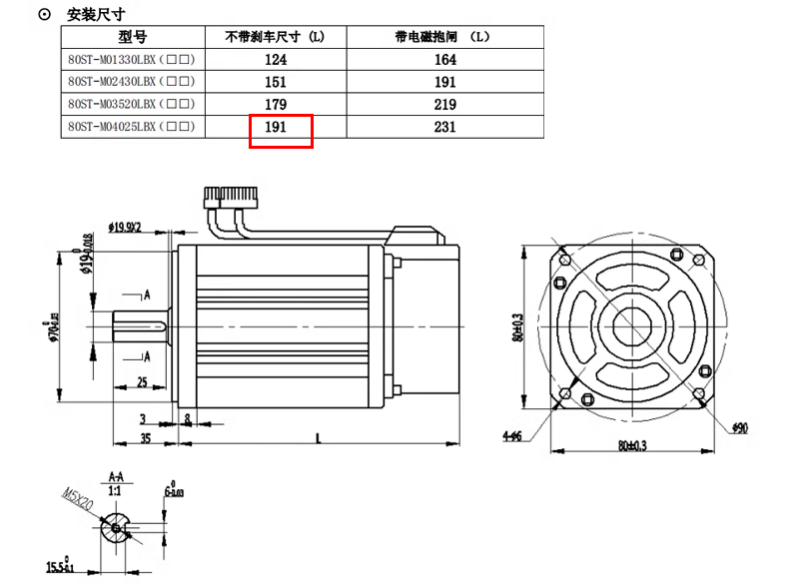

客戶想如果降低轉速到200轉可不可以， 如果輸出轉速在200轉，那么客戶需要配一個2500/200=12.5左右速比減速機，那么就選用12速比，輸出扭矩=4*12*80%=32NM左右，是可以滿足要求的。 那么看一下伺服的體積和減速機的體積
經過最終確認，客戶選用了此方案
時代超群80ST系列高性能交流伺服電機驅動套裝。80法蘭大小包含，400W,750W和730W,1KW四款電機，電機出力大，響應快，速度高，轉動平滑，力矩穩定。配套驅動SD300系列20A系列可搭配750W以內伺服電機，1KW搭配的是30A的驅動器，數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用井TI芯片、高品質保證。
