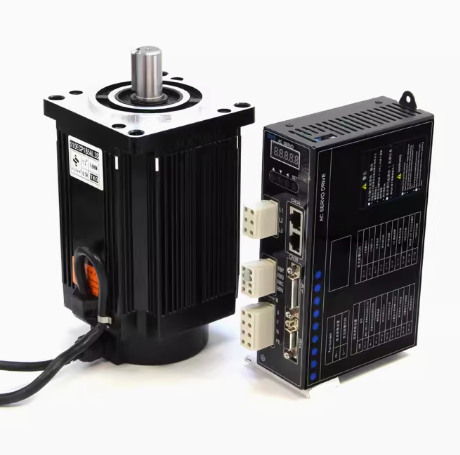

時代超群2270D步進閉環系統組成與接線

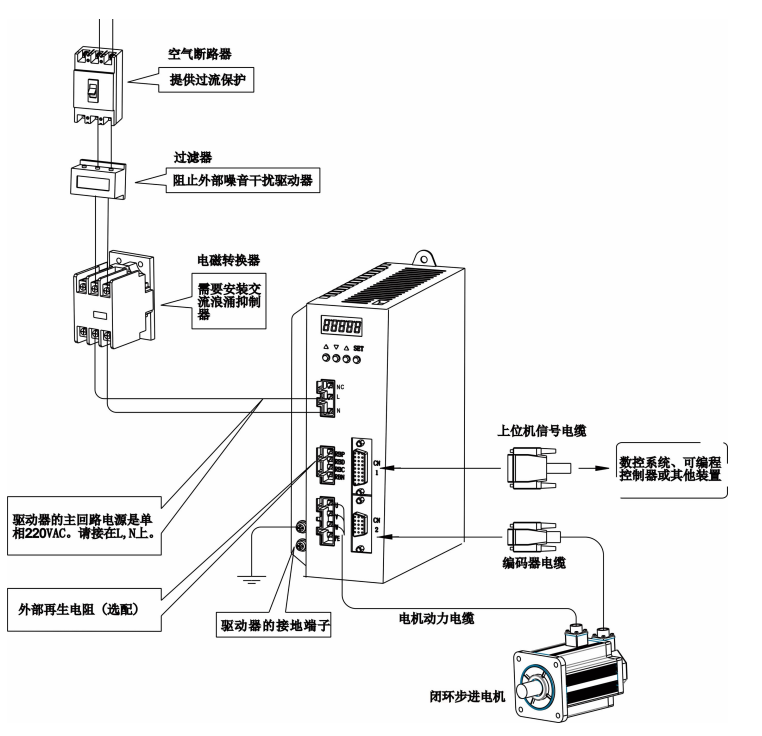

 步進閉環驅動器接線圖

接線注意事項：

 接線材料依照電線規格使用。

 電纜長度，指令電纜 3m 以內，編碼器長度 20m 以內。

 檢查 L、N 的電源和接線是否正確，請勿接到 380V 的電源上。

 電機輸出U、V、W端子相序，必須和驅動器相應端子一一對應，接錯電機可能不 轉或者飛車。

 由于電機流過高頻開關電流，因此漏電流相對較大，電機接地端子必須與驅動器 接地端子PE連接一起并良好接地。

 裝在輸出信號的繼電器，其吸收用的二極管的方向要連接正確，否則會造成故障， 無法輸出信號。

 為防止噪聲產生的錯誤動作，請在電源上加入絕緣變壓器及噪聲濾波器等裝置。

 請將動力線（電機線，電源線等的強電回路）與信號線相距 30cm 以上來配線， 不要放置在同一配線管內。

 請安裝非熔斷型斷路器使驅動器故障時能及時切斷外部電源。

 因為該驅動器內部有大容量的電解電容，所以即使切斷了電源，內部電路中仍有 高電壓，在切斷電源后，最少等待 5 分鐘以上才能接觸驅動器和電機。

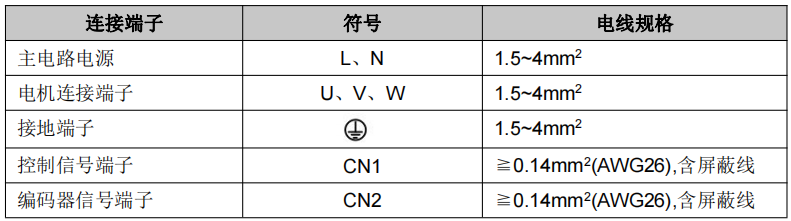

電線規格

編碼器電纜必須使用雙絞線。如果編碼器電纜太長（>20m)，會導致編碼器供電 不足，其電源和地線可采用多線連接或使用粗電線。
