時代超群57pCAN典型使用及接線圖

  典型組網

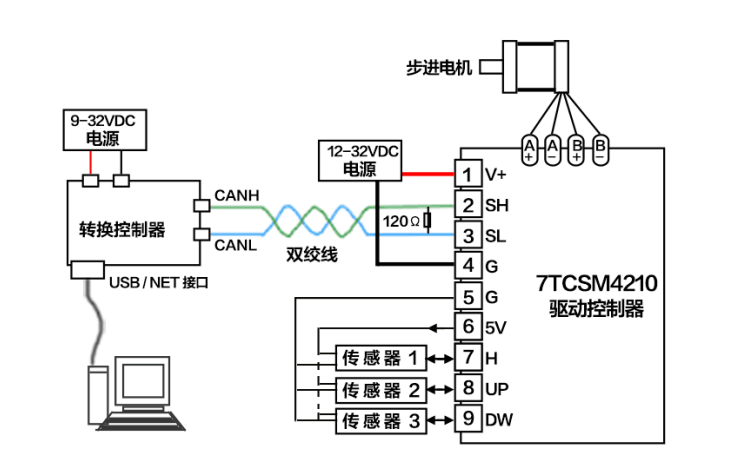

☆ CAN 總線與計算機網關（以太網、USB、串口等轉 CAN）連接使用

☆ CAN 總線與嵌入式控制器連接使用

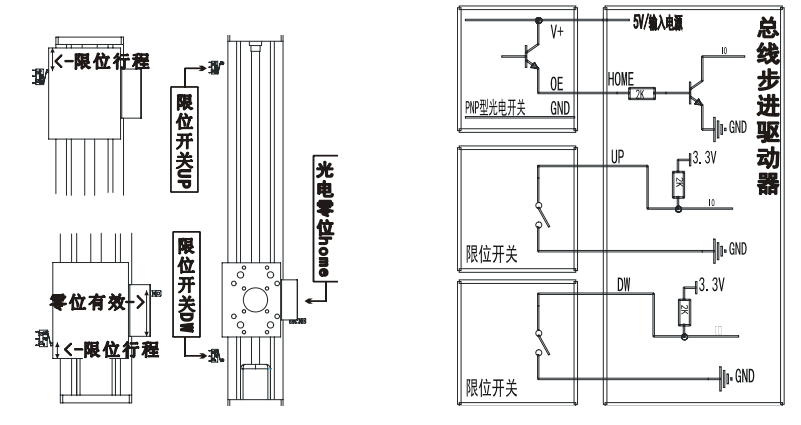

傳感器接口典型接線圖

推薦使用一個光電開關（輸出 PNP 型、或者推挽輸出）用于做精準的參考 零位，兩個限位用限位開關（行程開關、微動開關）等機械開關。如下：

在定位模式下，兩個限位開關為可選，零位光電開關是必選項。
