時代超群SD第二編碼器端口 CN4 連接圖（wgb）
T3a-H系列伺服驅動器第二編碼器端口使用雙排DB9插座，外形和針腳分布為：

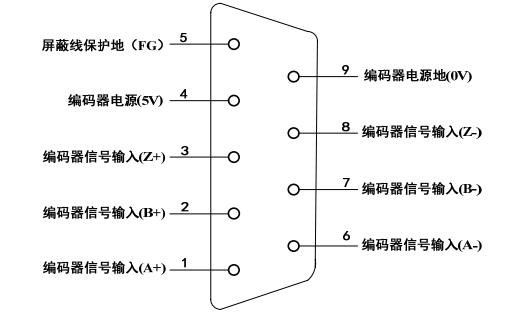

第二編碼器端口DB9插頭（增量式光電編碼器）

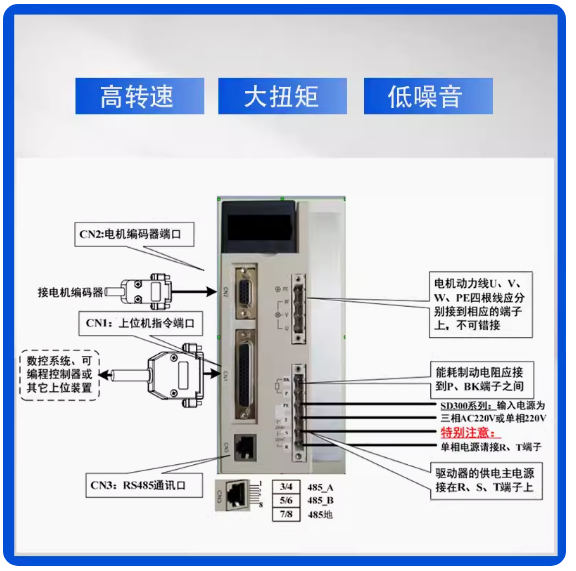

通訊端口 CN3 連接圖 特別說明：RS485通訊端口也可以通過CN1的40/41/42連接，詳見1.4節圖示說明。 T3a-L20/L30驅動器的通訊端口使用三位的端子，外形和針腳分布為

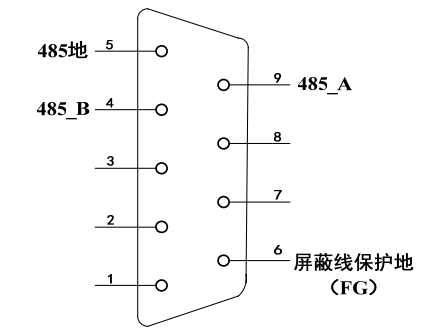

T3a其他規格驅動器的通訊端口使用雙排DB9插座，外形和針腳分布為：
T3L-L15/L20/L30驅動器的通訊端口使用8位的網口連接器，針腳分布為
