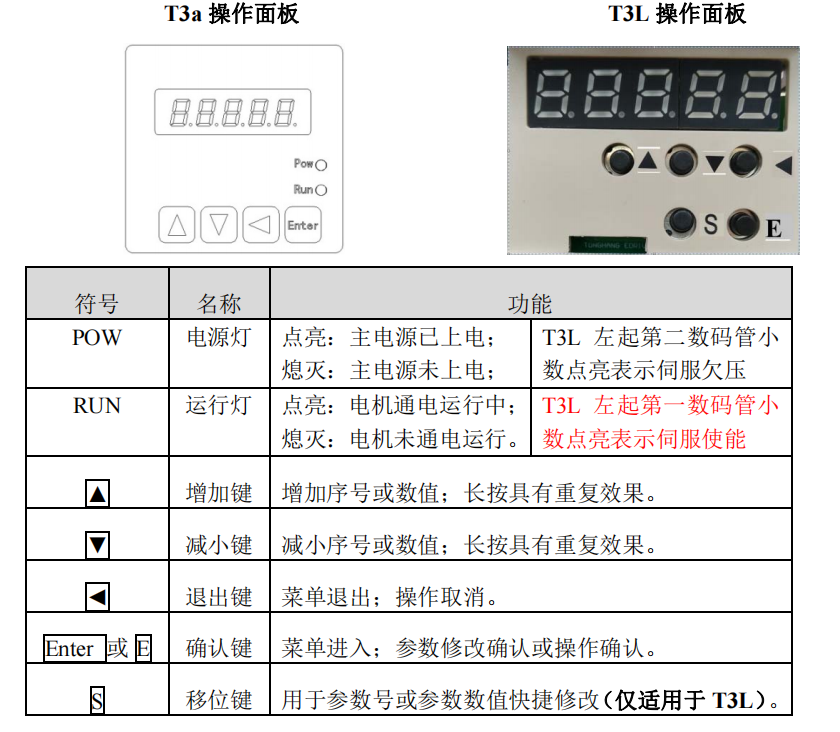

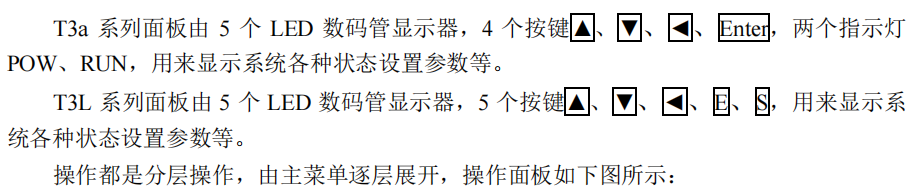

時代超群SD驅動器操作面板介紹（wgb）

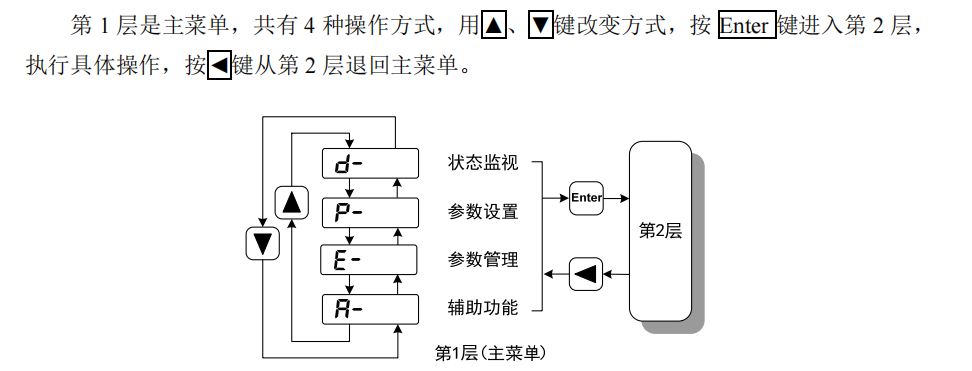

主菜單

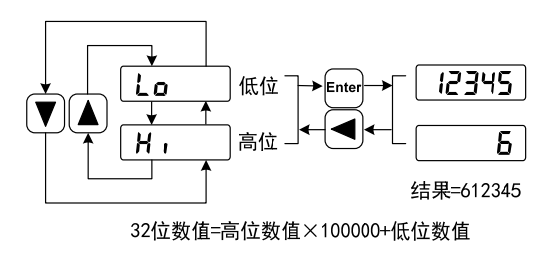

位二進制數值顯示[注 1]

32 位二進制數范圍是-2147483648～2147483647，采用低位和高位組合表示，通過菜單 選擇低位和高位，用圖中公式合成完整數值。

脈沖單位[注 2]  脈沖單位是編碼器脈沖單位。

以使用 2500 線編碼器為例： 編碼器脈沖單位 = 編碼器分辨率 = 4 × 編碼器線數 = 4 × 2500( pulse / rev) =10000( pulse / rev)

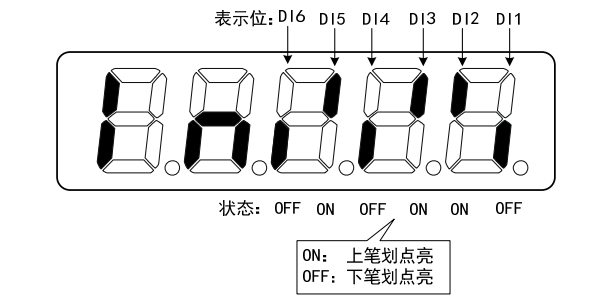

輸入端子 DI[注 3]   數碼管的豎線表示一位的狀態，豎線上筆劃點亮表示 ON，下筆劃點亮表示 OFF。

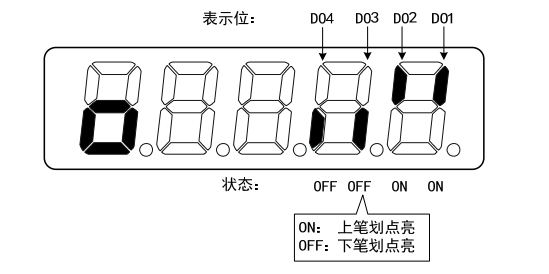

輸出端子 DO[注 4]

數碼管的豎線表示一位的狀態，豎線上筆劃點亮表示 ON，下筆劃點亮表示 OFF。

編碼器輸入信號[注 5]

 數碼管的豎線表示一位的狀態，豎線上筆劃點亮表示高電平，下筆劃點亮表示低電平。 （注：****位置式編碼器，此顯示無意義）

轉子單圈位置[注 6]

表示轉子在一轉中相對定子所處的位置，以一轉為一個周期，編碼器最小分辨率為單位， 以編碼器 Z 脈沖為原點。 2500 線編碼器： 其范圍是 0～9999（10 進制），Z 脈沖出現時數值為 0。 ****式位置編碼器： 其范圍是 0～65535（10 進制），分高低位表示。 旋轉變壓器式編碼器：其范圍是 0～65535（10 進制），Z 脈沖出現時數值為 0。

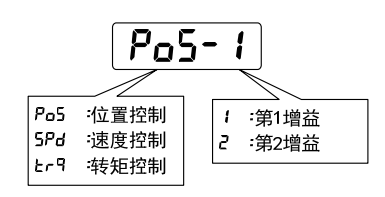

控制方式[注 7]  顯示字符代表當前的控制模式。

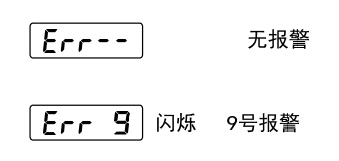

報警代碼[注 8]

 無報警顯示兩減號。有報警顯示報警號，并閃爍。報警出現時，顯示器會自動進入狀態 監視并顯示報警號，但可以通過鍵盤進行其他操作，當其不處于監視狀態時，則最右邊數碼 管的小數點閃爍表示有報警存在。

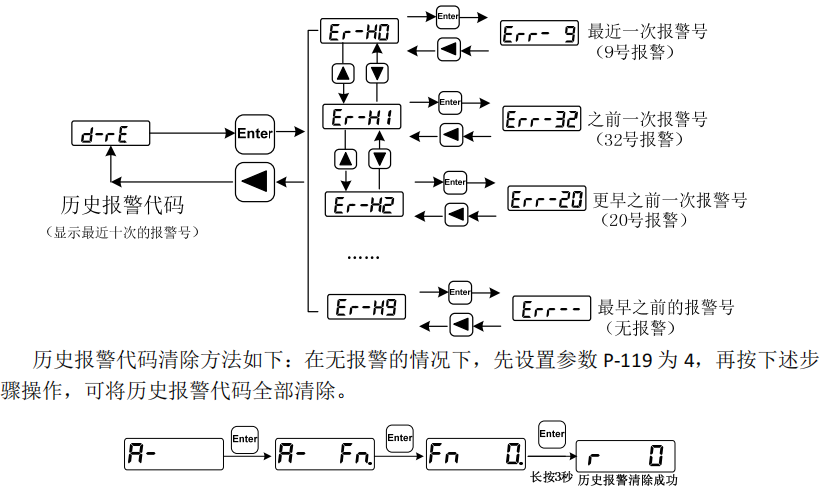

歷史報警代碼[注 9]  歷史報警代碼顯示驅動器最近 10 次的報警內容，無報警顯示兩減號，有報警顯示報警 號。報警出現時，驅動器會自動更新并存儲報警號。歷史報警代碼查看操作和具體顯示內容 說明如下：
