時代超群sd驅動器485調試常見問題及處理方法

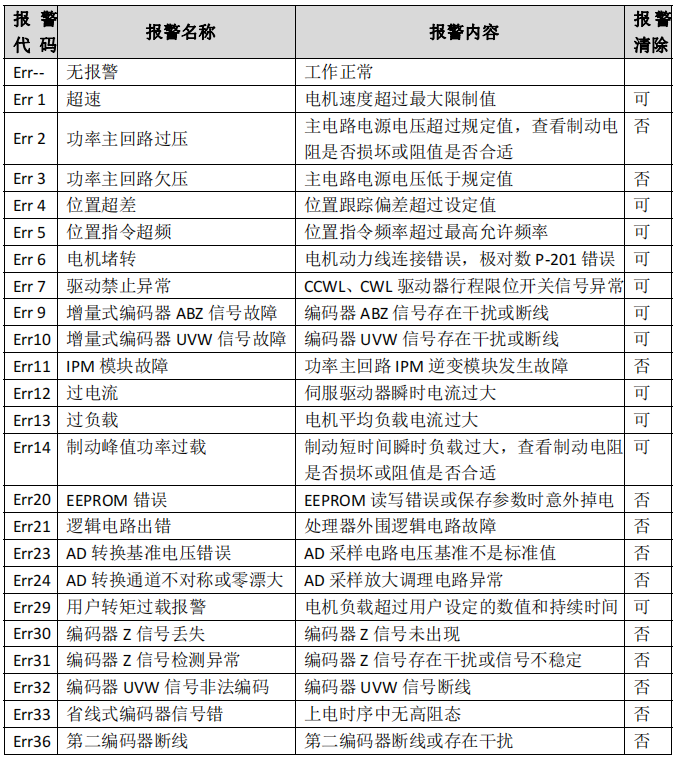

  報警代碼一覽

報警清除方法 當伺服驅動器有故障報警發生時，在排除故障原因后，在不斷電的情況下，可通過驅動 器操作面板實現報警清除，具體操作方法如下：

常見問題及對策

①、恢復缺省參數操作時報錯 a、確認操作口令（P-000）是否設置正確； b、恢復缺省操作必須在驅動器不使能的情況下進行； ②、上位機給使能，驅動器（Run）使能綠燈不亮 a、檢查動力電源R/S/T電壓是否偏低，接線是否正確； b、檢查CN1接口，+24V輸入是否正確； c、檢查CN1接口的SON信號是否和0V接通； d、通過以上措施，如果（Run）使能綠燈還不亮，可用內部使能（P098設為1）再試。

③、出現“Err-9/Err-10/Err-30/Err-31/Err-32/Err-33”故障報警 注：伺服電機尾端的光電編碼器是典型的脆弱易損元件，需特別注意保護 !  a、以上報警說明編碼器或編碼器連接線纜有問題； b、檢查屏蔽層是否兩端良好接地，插頭是否有水或雜質； c、連接線太長是否對編碼器電源5V造成衰減； d、確認是否為干擾問題，旁邊是否有強磁強電線路，若有則盡可能隔離。

④、伺服電機運行中出現噪音或震動（高頻） a、適當調大濾波系數P-007和P-019，每次調整量為5； b、若調大濾波系數效果不明顯，需降低速度環比例增益和位置環比例增益，即調小P-005 和P-009, 每次調整量為5； c、若上述措施都無明顯改善，請檢查編碼器連接線是否存在干擾，檢查屏蔽層是否兩 端良好接地。

⑤、伺服電機運行中出現抖動（低頻） a、確定伺服電機所帶負載及慣量是否在電機的允許范圍之內，若負載及慣量超出電機 額定倍數太多（負載轉矩大于3倍，慣量大于5倍），請重新選型更大規格的電機； b、適當調大速度環比例增益P-005，每次調整量為5； c、若調大P-005效果不明顯，可適當調小濾波系數P-007/P-019，每次調整量為5； d、若調小濾波系數效果也不明顯，可適當調小位置環增益P-009，每次調整量為5； e、若上述措施都無明顯改善，請檢查編碼器連接線和指令連接線是否存在干擾，檢查 屏蔽層是否兩端良好接地。

⑥、驅動器出現 Err-2 或 Err-11 號報警 判斷驅動器是上電就報警還是大慣量頻繁加減速時報警： a、若上電就報警可確定是驅動器的硬件電路出現故障； b、若是大慣量頻繁加減速時報警，先查看監視菜單 d-I 和 d-pI，觀察電流的瞬時值 和****值是否超出驅動器和電機的允許范圍，若超出范圍，相應減小慣量加速度（速 度模式：調大加速時間 P-060 和減速時間 P-061；位置模式：調大上位機控制器的加 減速時間），使電流控制在驅動和電機允許范圍內，查看故障是否消失。

⑦、伺服電機啟動時驅動器出現“Err-5/Err-12” a、出現“Err-5”說明上位機發脈沖指令頻率太快，超出伺服電機的響應能力，建議調 大上位機加減速時間，或者適當調大位置指令平滑時間P-040，每次調整量為10； b、上述措施無效或者上位機無法修改，請將P-116設為32屏蔽“Err-5”報警（需斷電重 啟生效）； c、若啟動時驅動器出現“Err-12”過流報警，說明電機啟動時負載過大，請檢查驅動器 選型是否偏小或驅動器是否損壞。

⑧、伺服電機運行中驅動器出現“Err-4” a、若低速運行正常，高速運行出現“Err-4”，請首先檢查P-075****轉速限制是否偏 低，再適當調大位置環增益P-009（每次調整量為5），或者適當調大位置超差檢 測范圍P-080； b、若只要給位置指令，無論什么轉速，電機一運行就出現“Err-4”，請確定電機是 否堵轉或損壞，驅動器強電回路是否損壞；； c、若運行中加速較快時出現“Err-4”，請確認驅動器和電機選型是否偏小； d、若運行中偶爾出現“Err-4”，請檢查編碼器連接線和指令連接線是否存在干擾， 檢查屏蔽層是否兩端良好接地。

⑨、驅動器運行正常，上位機出現“位置跟蹤誤差過大” a、確定上位機位置跟蹤誤差超限的檢測閾值，將驅動器位置超差檢測范圍P-080設置 為小于該閾值的數值，觀察運行過程中驅動器是否出現“Err-4”； b、若驅動器不出現“Err-4”，則說明指令連接線上送回上位機的編碼器信號存在干 擾，請檢查連接線是否焊接可靠、屏蔽層是否兩端良好接地； c、若驅動器出現“Err-4”，則說明是驅動器和電機的響應問題，請首先確定驅動器 和電機的完好性，再調大位置環和速度環增益P-009/P-005； d、若上述措施無明顯效果，可考慮選型更大規格的驅動器和電機。
