時代超群sd驅動器規格與電機適配表（wgb）

 型號規格與性能參數

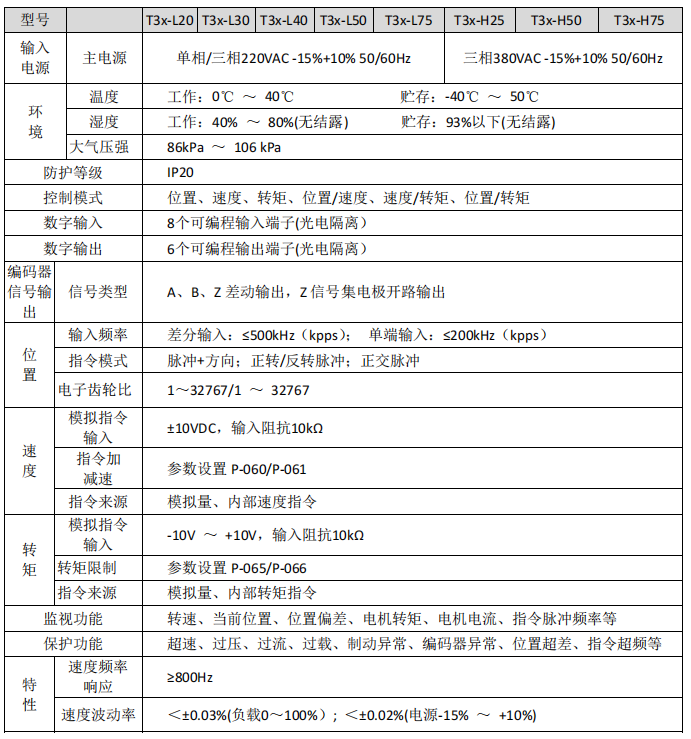

驅動器型號規格

標配4對極電機適配表（光電編碼器）

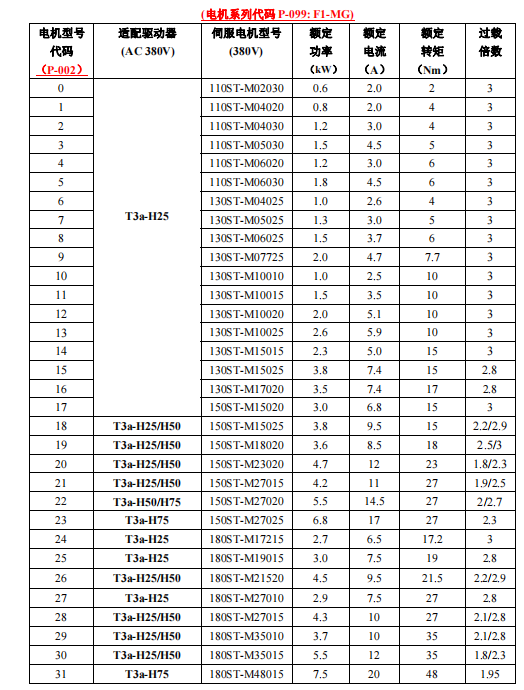

表 6.2 T3a-H25/H50/H75 驅動器適配電機型號

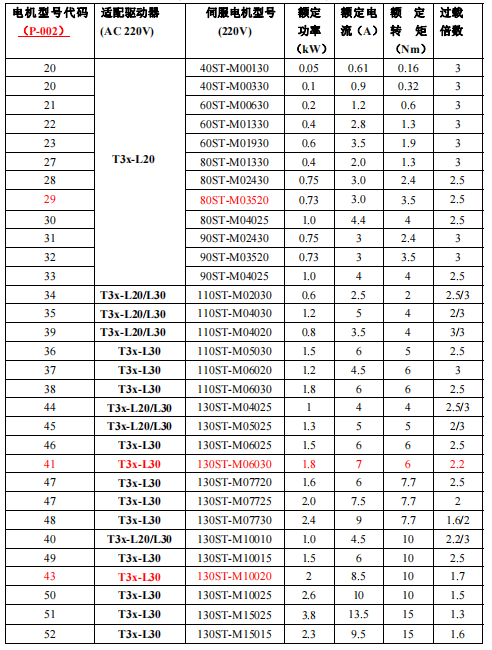

T3x-L20/L30 驅動器適配電機型號 (電機系列代碼 P-099: F1-MG)

備注：T3x 代表 T3a 和 T3L 兩個系列。

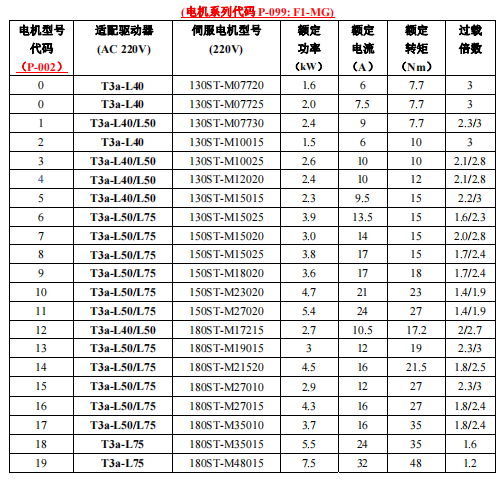

表 6.4 T3a-L40/L50/L75 驅動器適配電機型號

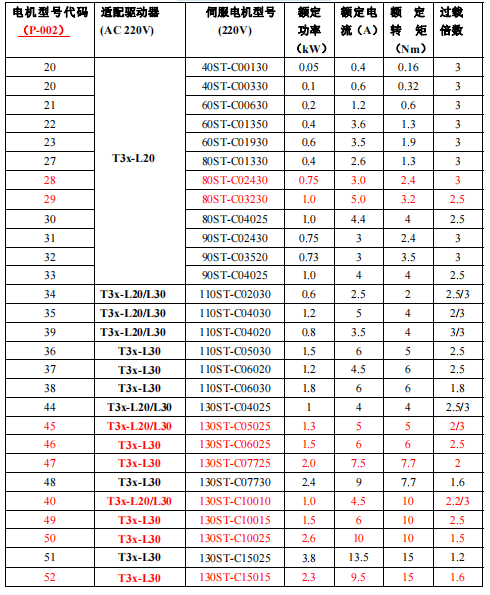

標配4對極電機適配表（磁編碼器） 表 6.5 T3x-L20/T3x-L30 驅動器適配電機型號 (電機系列代碼 P-099: F4-WG)

備注 1：上述電機均裝配 2500 線磁編碼器，必須先設置 P-000 為 385，再選擇電機系列參數 P-099 為 F4-WG，然后根據電機型號設置電機代碼參數 P-002，執行恢復電機缺省參數操作 E-DEF，才能保證較好的控制性能，請務必遵照上述步驟正確設定電機系列參數和型號代碼 參數！ 備注 2： T3x 代表 T3a 和 T3L 兩個系列。
