所需準備

擴展板的系統設置及測試方法

1、主界面→參數設置→用戶管理→用戶密碼：輸入 123456

2、退出→系統參數→控制參數→下頁→擴展輸入輸出：用“確認”鍵將“禁止”切換成“有效”

3、參數保存→確認（保存）

4、切斷電源

5、將擴展板與 CM35D系列 通過標配連接線連接好，并連接好擴展板電源

6、將控制器與擴展板電源同時打開，或先打開擴展板電源，然后打開控制器電源

7、打開控制器電源后，系統自動識別擴展板的輸入及輸出口配置，進入正常主界面

8、主界面→參數設置→系統自檢→實際輸入里面可以進行測試操作或→實際輸出里面進行輸出口的操作

9、系統自帶的 IO 設置可以正常配置外部手自動切換輸入口不可以使用擴展板上的 IO，只可以使用系統本身自帶的 18 輸入口上來配置

擴展板接線圖如下

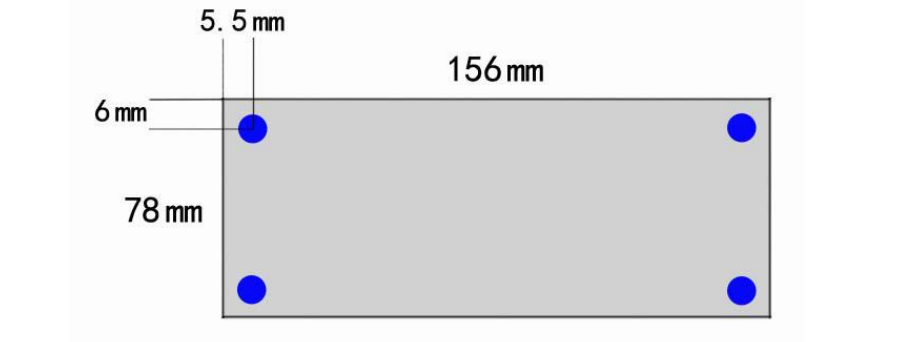

安裝結構
