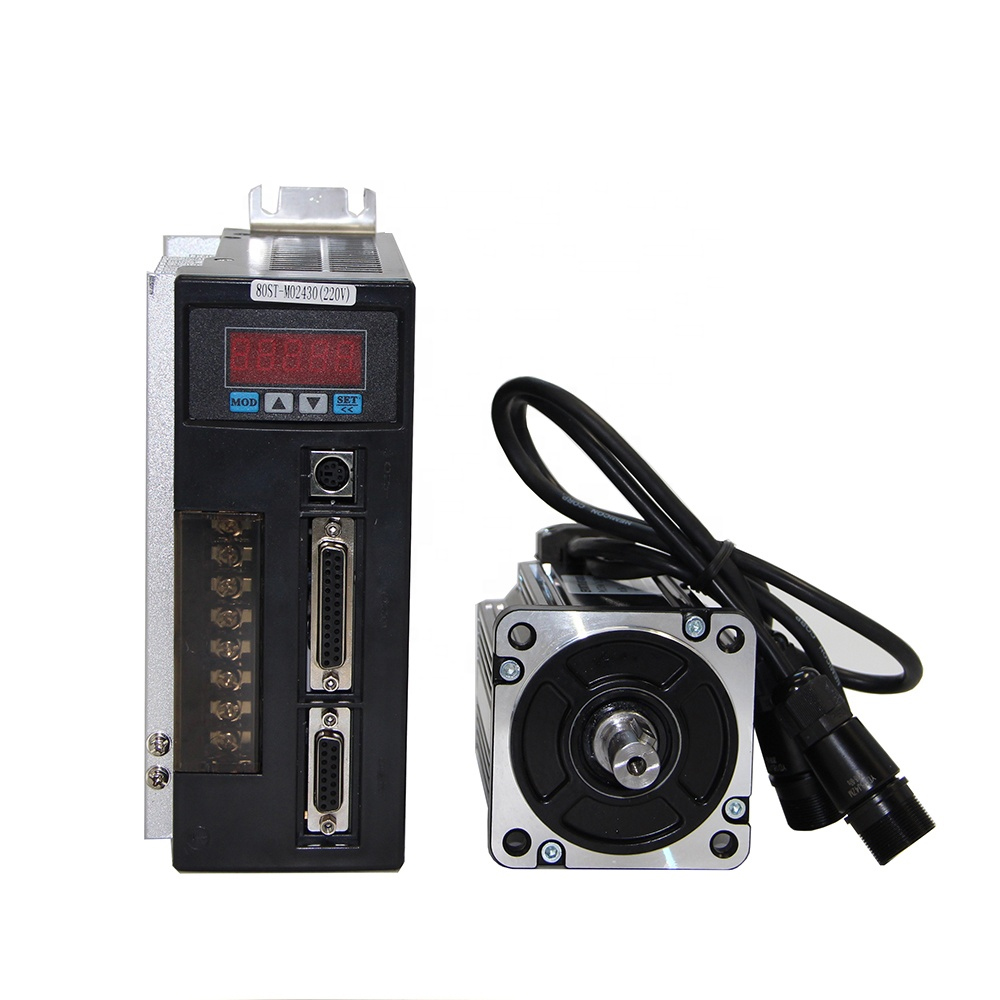

上圖是時代超群750W伺服電機和驅動器AASD-15A， 在收到電機和驅動器之后，只需要簡單調幾個參數，電機就能正常運轉。具體的參數設置如下：

接線引腳：

pin2=24v

pin5=方向

pin14=脈沖

pin23=報警

pin10=負極

參數設置：

pn01=電機代碼  （對著說明書上不同功率的電機對應的代碼進行設置)

pn02=控制模式（對著說明書上的控制模式代碼更改）

pn03=1外部使能控制    0內部運行控制

pn96=0脈沖+方向

pn98=1分子（分子數值越大，速度越快）

pn102=1分母

pn97=方向  0 和 1切換

pn259=剛性，調整默認5。1～20范圍。

時代超群提供電機，驅動器，滾珠絲杠，同步帶導軌十字滑臺配套數控系統服務！
