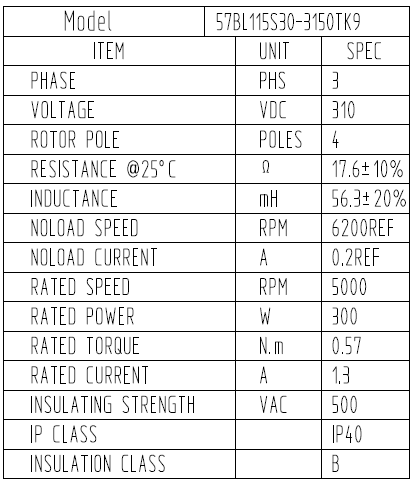

上圖是高壓直流無刷電機57BL115S30-3150TK9，搭配時代超群DBLS-06-S直流無刷驅動器，此套裝可以數顯面板控制，可以外接電位器調速，PWM占空比調速，還可以485通訊控制 電壓310V，功率300W，轉速5000轉，此款電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能。具體參數如下：
DBLS-06-S為配合現代化工業自動控制領域而自主研發的大功率驅動器，主要采用國外高性能專用無刷直流電機驅動芯片，組成具有集成度高、體積小、保護完善、接線簡潔明了、可靠性高等一系列優點。該驅動器適合驅動額定功率在400W以下的中小型無刷直流電機。該驅動器采用新型的PWM技術，使無刷電機運行速度高，振動小，噪聲低，平穩性好，可靠性高。二 產品特征: 1. 系統特性： 工作電源： AC85~265VAC 50/60Hz 連續輸出電流: 2.5A(AC)，適合400W以下的無刷電機 ****輸出電流: 3.5A （AC） 使用溫度： 0~+45°C 保存溫度：-20~+85°C 使用及保存濕度： <85% [不結霜條件] 構造： 壁掛箱體式 2. 基本特性 冷卻方式 ： 散熱器方式 控制信號輸入輸出：全隔離 工作模式：速度開環、速度閉環，外部接口控制、面板手動控制，有感模式、無感模式，外部模擬電壓調速、外部PWM信號調速，速度顯示、電流有效值顯示，維修模式。 保護機能： 過電流、過速度、過電壓、欠壓、霍爾故障、堵轉故障、控制電源異常等。
調速方式 外部輸入調速：將外接電位器的兩個固定端分別接于驅動器的GND和+5v一端，將調節端接于SV端即可使用外接電位器(5K~100K)調速,也可以通過其它的控制單元(如PLC、單片機等）輸入模擬電壓到SV端實現調速（相對于GND）,SV端口的接受范圍為DC OV~+5V，對應電機轉速為0~額定轉速。 也可使用外部數字信號調速：在SV 與GND 之間可以施加幅值為5V，頻率為 200Hz~5KHz 的脈寬數字信號（PWM）進行調速，電機轉速受其占空比線性調節。 電機運行/停止控制（EN） 通過控制端子EN相對于GND的通、斷可以控制電機的運行和停止。當端子接GND時電機運行反之電機停止。使用運行／停止端控制電機停止時，電機為自然停車，其運動規律與負載慣性有關。 電機正/反轉控制（F/R) 通過控制端子F/R與端子GND的通、斷可以控制電機的運轉方向。當F/R與端子GND不導通時，電機順時針運行（面對電機軸），反之則電機逆時針方向運轉。 制動停機(BK) 通過控制端子BK端子與GND的通、斷可以控制電機的制動停機。當控制端子BK與端子GND斷開時，電機運行，接通時電機快速制動停止，制動停機比自然停機快，具體停機時間與用戶系統的負載慣量有關。如慣量較大或加減速度較快時，須在B1，B2端外接50歐100W或是200W阻值的制動電阻。 電機轉速信號輸出(PG) 速度脈沖輸出，該端將輸出頻率與電機轉速成正比的固定脈 寬 (50uS)負脈沖串，則電機實際轉速為20×f/N, N 為電機的極數，f為輸出的脈沖頻率。例：2對極即四極電機輸出的脈沖頻率為200HZ，電機旋轉一圈輸出6個脈沖。則電機轉速為20×200/2=2000轉/分。 報警輸出（ALM） 驅動器報警輸出，該端口為OC 輸出(30V/10mA max)。要得到信號應與電源之間接 2KΩ~5KΩ上拉電阻。報警時該端與GND 導通（低電平），同時驅動器自行停止工作處于報警狀態。 驅動器故障（ERR*） 驅動器內部出現過壓或過流時驅動器進入保護狀態，驅動器會自動停止工作，電機停止，將使能端重新復位（即EN與GND斷開）或是斷電，驅動器才能解除報警。 注:以上所說的GND即為控制接口的COM公共端口，切勿與其他GND相連。 此驅動器可以進行RS-485通訊通訊模式采用標準Modbus協議，符合國家標準 GB/T 19582.1—2008。使用基于RS485雙線制串行鏈路通訊，物理接口采用RJ45，端子定義見圖。傳輸模式RTU，效驗模式CRC，CRC起始字 FFFFH。數據模式8位異步串行，1停止位，無效驗位，通訊速率為9600bps。 RS-485通訊可以通過驅動器RJ45連接器使用網線進行通訊
功能參數支持 03H多寄存器讀，06H單寄存器寫。 站點地址： 00：廣播地址 1-250：用戶地址 251-255：特殊地址，用戶不可使用
