2280三相高壓閉環驅動器接口與接線介紹

1、 接口定義

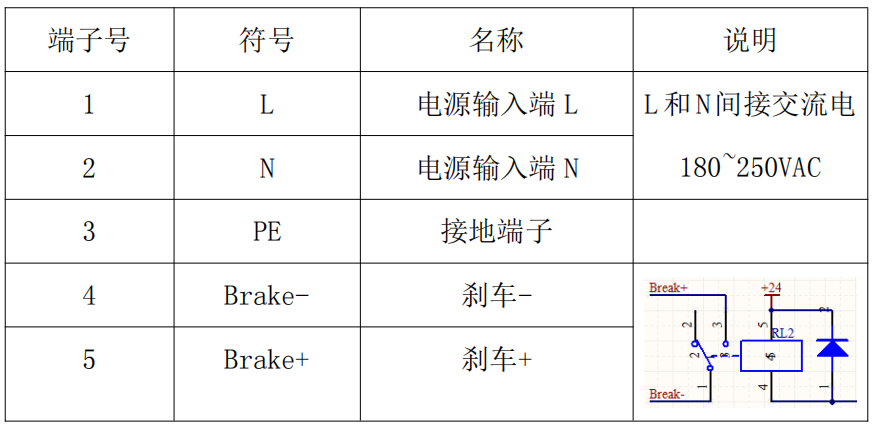

1）功率端子接口 1

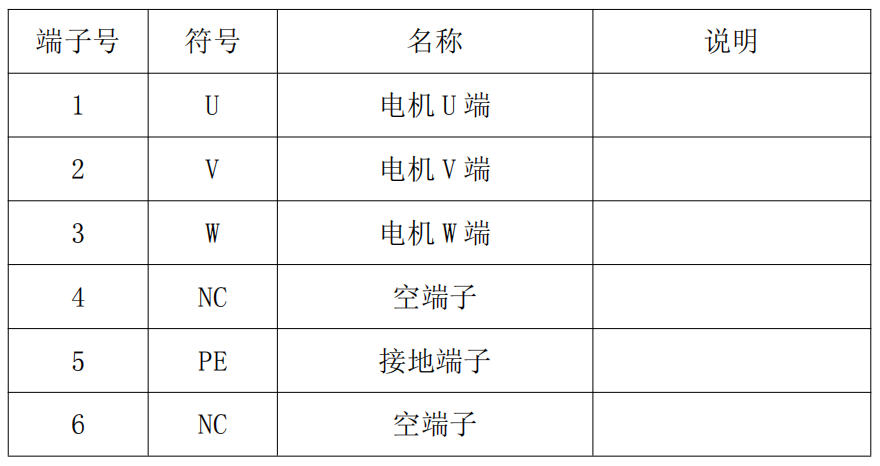

2）功率端子接口 2

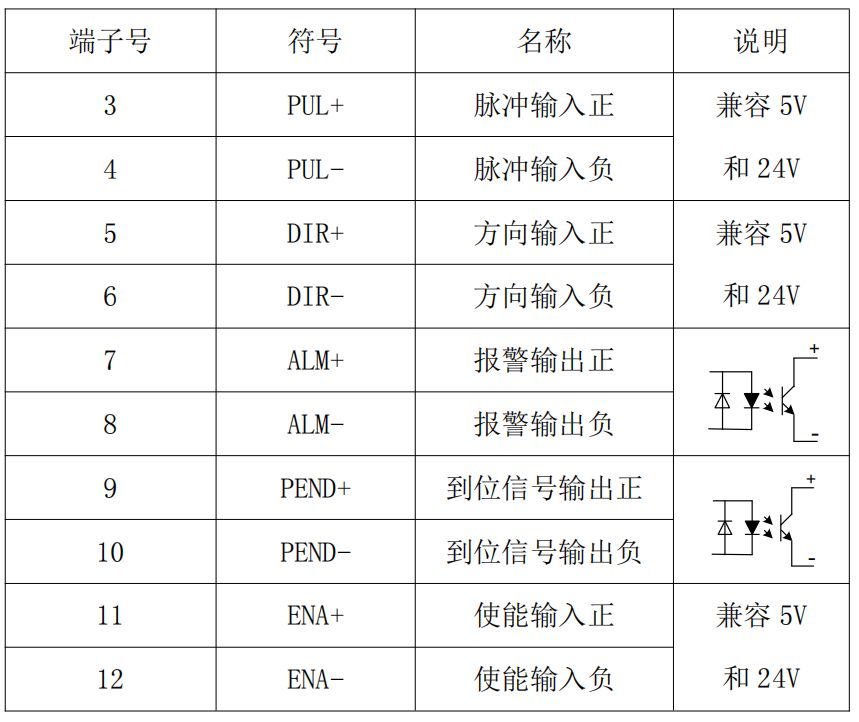

3）控制信號端口（44 針 DB 頭）

5)狀態指示

（1）、按鍵面板：（由 5 個按鍵加 6 個 LED 顯示組成）

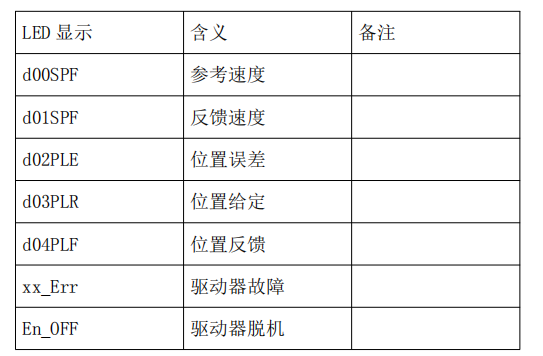

ZDM-3HE2280 用 LED 指示電源 和六位數碼管顯示狀態，數碼管 面板操作如圖 2 所示。通過按鍵 “M”選擇顯示模式，通過上下 按鍵選擇監視電機運行的狀態， 上圖表是各個監視代碼代表的含義。

（2）、功能【1】如下圖：

移位設置鍵： ‘ ’鍵：移位功能； ‘▲’鍵：參數調整，增加功能； ‘▼’鍵：參數調整，減少功能； 功能鍵： ‘ENT’鍵：確定保存鍵； ‘M’鍵：撤消退出，功能切換鍵；

說明：通過‘M’切換到這一功能；即參數顯示功能；用‘ENT’鍵查 看參數值（上電顯示即為你最終查看的參數值），按‘▼’鍵或按‘▲’ 鍵切換功能；（‘ ’鍵無效）退出這一功能并轉到下一功能按‘M’ 鍵。

2、控制信號接口電路圖

控制信號輸入和輸出接口電路圖，如下圖所示。

控制信號電平可以兼容 5V 和 24V。

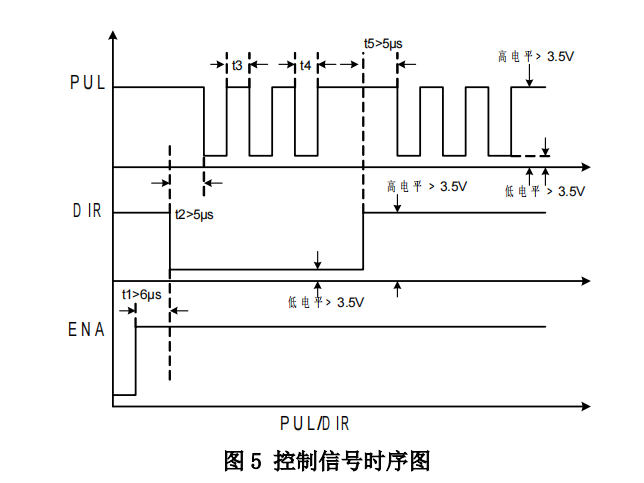

3、控制信號時序圖

為了避免一些誤動作和偏差，PUL、DIR 和 ENA 應滿足一定要求， 如下圖 5 所示：

注釋： （1）t1：ENA（使能信號）應提前 DIR 至少 6μs，確定為高。一般 情況下建議 ENA+和 ENA-懸空即可。 （2）t2：DIR 至少提前 PUL 下降沿 5μs 確定其狀態高或低。 （3）t3：脈沖寬度至少不小于 2.5μs。 （4）t4：低電平寬度不小于 2.5μs。

4、控制信號模式設置

單雙脈沖選擇：通過驅動器的前面板或 HISU 按鍵板來設置單雙 脈沖。

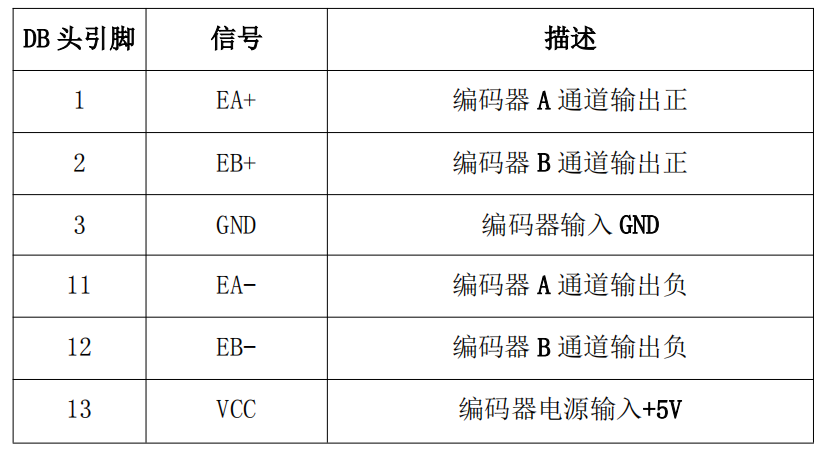

5、編碼器接線 編碼器接線由本司提供的 15 針延長線和電機編碼器線，該延長 線直接連接電機和驅動器，無需客戶接線。下表是 3HSS2208-110 編 碼器接口定義。
