130步進50nm適配多大驅動器呢

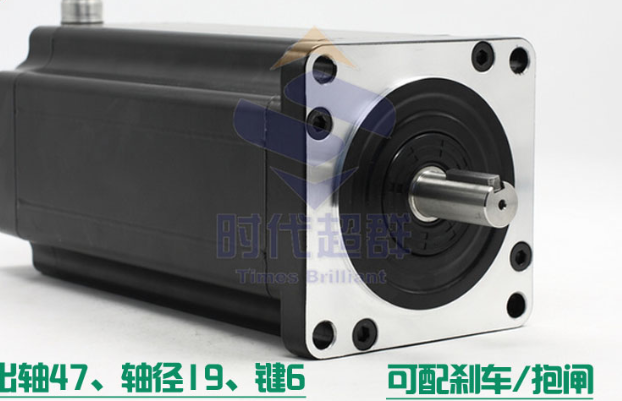

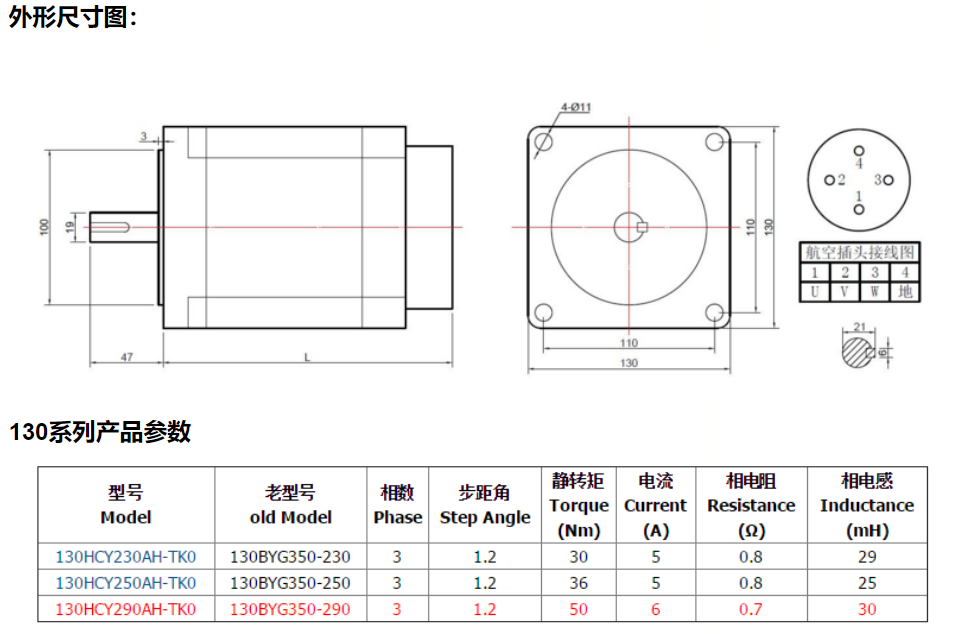

圖中電機為130HCY290AH3-TK0兩相混合式步進電機，機身高290MM，扭矩50N.m，電流6A，軸徑Φ19MM，

鍵槽6，軸長47mm，廣泛適用范圍于激光、醫療、紡織、安防等行業。

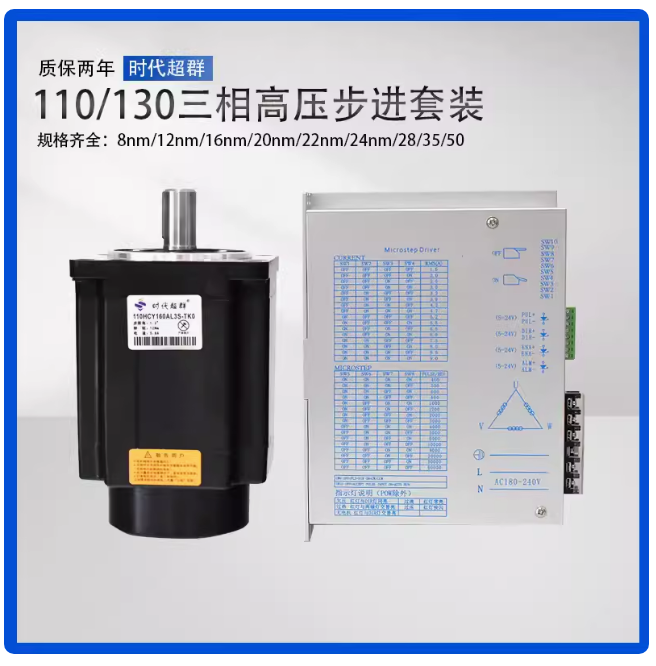

HB3922 是基于 DSP 控制的三相混合式步進電機驅動器，它是將先進的 DSP 控 制芯片和三相逆變驅動模塊結合一起所構成的新一代數字式步進電機驅動器。驅 動器電壓為 AC110-220V,適配電流在 9.0A 以下，外徑 57-130MM 的各種型號的三 相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使 電機運行平穩，幾乎沒有震動和噪音，電機在高速時，力矩大大高于兩相和五相 混合式步進電機。定位精度****可達 60000 步/轉。該產品廣泛應用于雕刻機、 中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。

特點

·設有 16 檔等角度恒力矩細分，****分辨率 60000 步/轉

·****反應頻率可達 200KPPS

·步進脈沖停止超過 1.5S 時，線圈電流自動減到設定電流的一半

·光電隔離信號輸入/輸出

·驅動電流 1.5A/相到 9.0A 相 16 檔可調

·單電源輸入，電壓范圍：AC180-240V ·相位記憶功能（注：輸入停止超過 3 秒后，驅動器自動記憶當時電機相位，重 新上電或 WF 信號由低電平變?yōu)楦唠娖綍r(shí)，驅動器自動恢復電機相位）

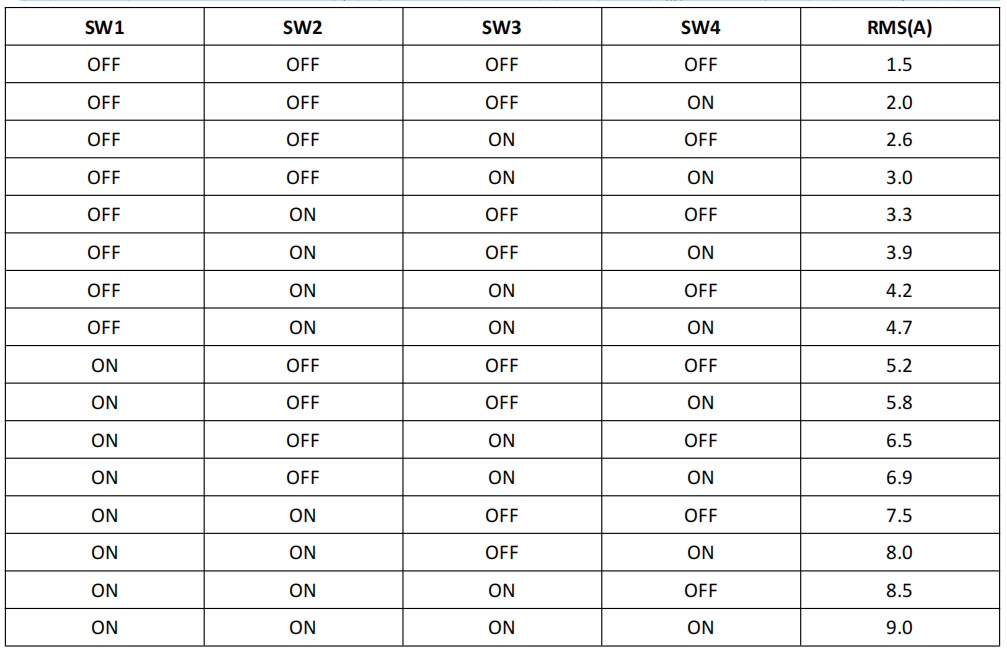

驅動器工作電流由 SW1-SW4 端子設定，運行電流為正常工作輸出電流設置開關（詳見下表）
