ZD-2HA542可以配我公司42/57兩相步進電機

ZD-2HD542 是我公司自主研發的高性價比的細分驅動器，特 別適合大批量低成本用途，同時具有優越的性能。由于采用了三 態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有 明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流， 極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪 音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小.

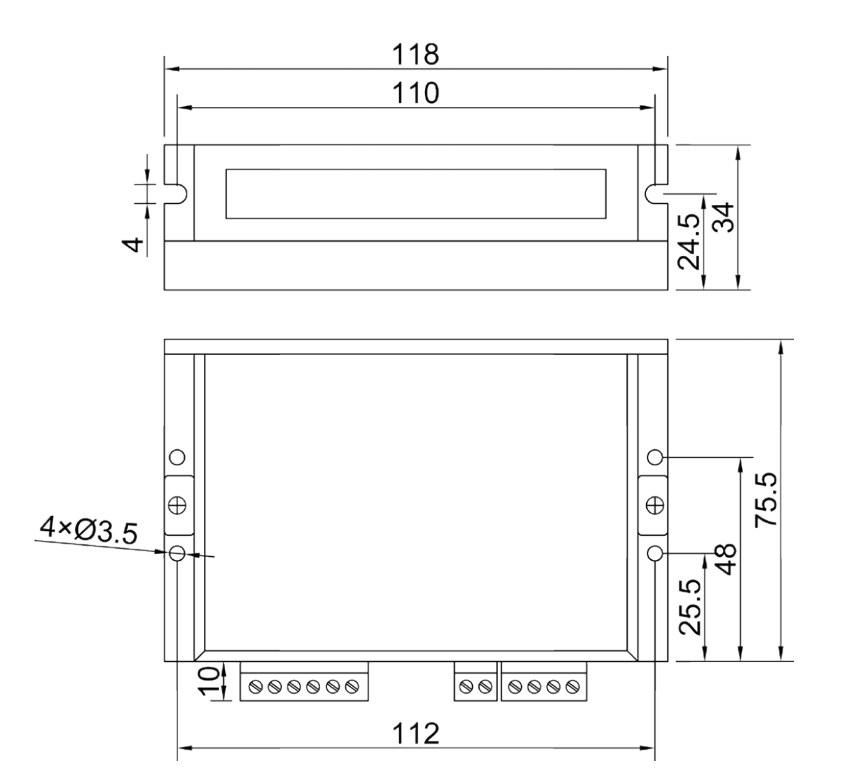

低價格，高速力矩大 ·供電電壓可達 50V ·輸出電流峰值可達 4.2A ·三態電流控制技術電機發熱低 ·靜止電流自動減半 0.4S 減小為 60% ·可驅動 4，6，8 線兩相步進電機 ·光隔離差分信號輸入，脈沖響應頻率可達 200KHz ·細分精度 2,4,5,8,10,16,20,25,32,40,50,64,100,125,128 可選 ·外形尺寸小巧（118×75.5×34mm） ·電流設定方便，八檔可選 ·4 位撥碼，共 15 檔細分 ·具有過壓、短路等保護功能 ·雙極恒流 PWM 驅動輸出 適合各種中小型自動化設備和儀器，例如：雕刻機、醫療蠕動泵、 打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備 等。在用戶期望小噪聲、高速度的設備中應用效果特佳。

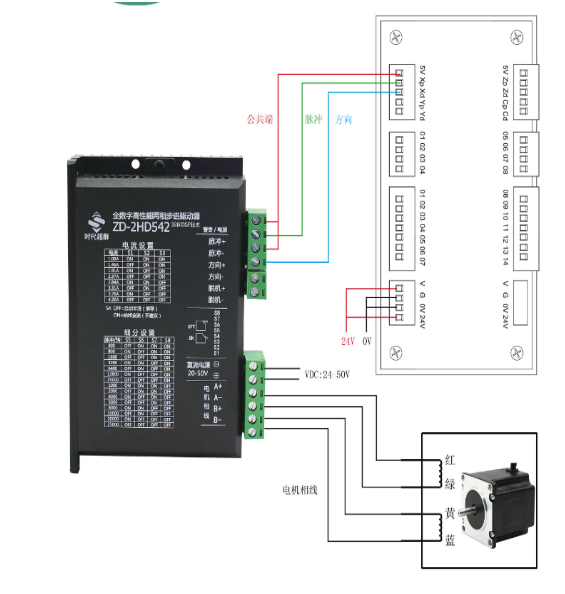

接線圖為例A+接的是電機的紅色線，A-接的是電機的綠色線，B+接的電機的黃色線，B-接的電機的藍色線，我們要更改方向只需要吧A+A-的線換到B+B-上就可以了，2個相序更換一下就可以改變電機的方向。
