(1) 電子齒輪比基本說明

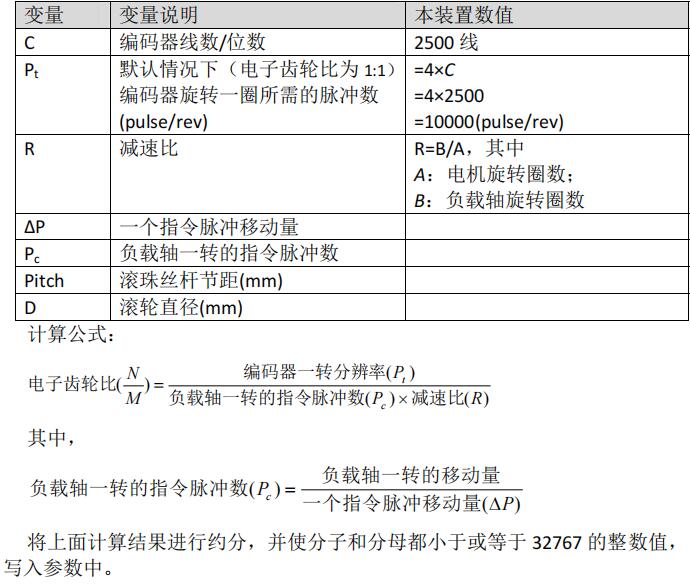

    通過電子齒輪可以定義輸入到本裝置的單位脈沖命令使傳動裝置移動任意距離，上位控制器所產生的脈沖命令不需考慮傳動系統的齒輪比、減速比或電 機編碼器線數。下表是電子齒輪變量說明：

(2)電子齒輪比動態切換功能

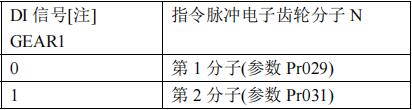

    驅動器提供 4 組電子齒輪分子 N，可以在線改變，由 DI 輸入的 GEAR1、GEAR2 決定。 分母 M(參數 Pr030)都是一樣的。 參數 Pr034 可用來設置動態電子齒輪應用模式，具體說明如下： Pr034 設為 0： 禁止使用動態電子齒輪比切換，指令脈沖電子齒輪分子由 Pr029 設置； Pr034 設為 1：允許使用動態電子齒輪比切換，且指令脈沖電子齒輪分子由 DI 輸入的 GEAR1 決定；

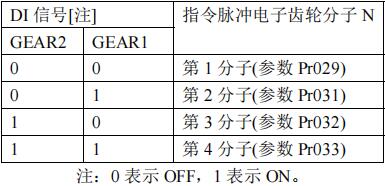

Pr034 設為 2：允許使用動態電子齒輪比切換，且指令脈沖電子齒輪分子由 DI 輸入的 GEAR1、 GEAR2 決定。

z 用于對輸入脈沖進行分頻或倍頻，可以方便地與各種脈沖源相匹配，以達到 用戶需要的脈沖分辨率。

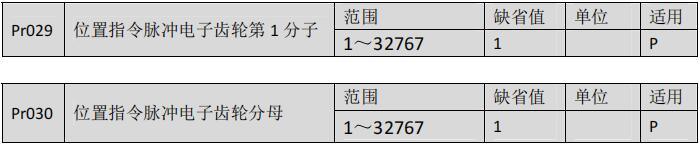

z 指令脈沖電子齒輪分子 N 由參數 Pr029 設置，分母 M 由參數 Pr030 設置。

z 輸入脈沖指令經過 N/M 變化得到位置指令

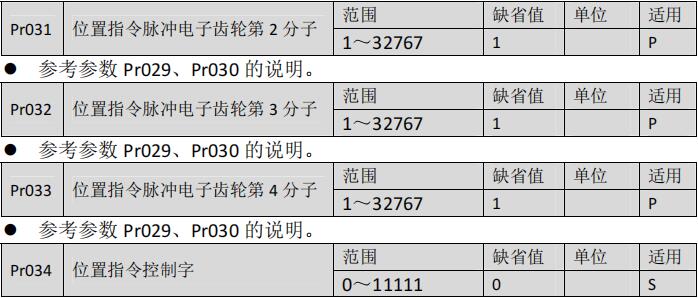

z 位置控制時，設置位置指令的來源、動態電子齒輪應用模式。

z 參數意義：

十位數字： 設置位置指令

0：外部脈沖 1：內部數字量

個位數字：設置動態電子齒輪應用模式（詳見 4.2.3 章節的說明）

0：禁止使用動態電子齒輪比切換，指令脈沖電子齒輪分子由Pr029設置

1：允許使用動態電子齒輪比切換，且指令脈沖電子齒輪分子由 DI 輸入的 GEAR1 決 定

2：允許使用動態電子齒輪比切換，且指令脈沖電子齒輪分子由 DI 輸入的 GEAR1、GEAR2 決定。
