CS10-3控制器可以控制步進電機，伺服電機，電機轉速0-4000轉／每分鐘，脈沖為50%方波，頻率250KHz。外接啟停、方向可以實現外部控制。具有調速、往返、定時、定長等功能。

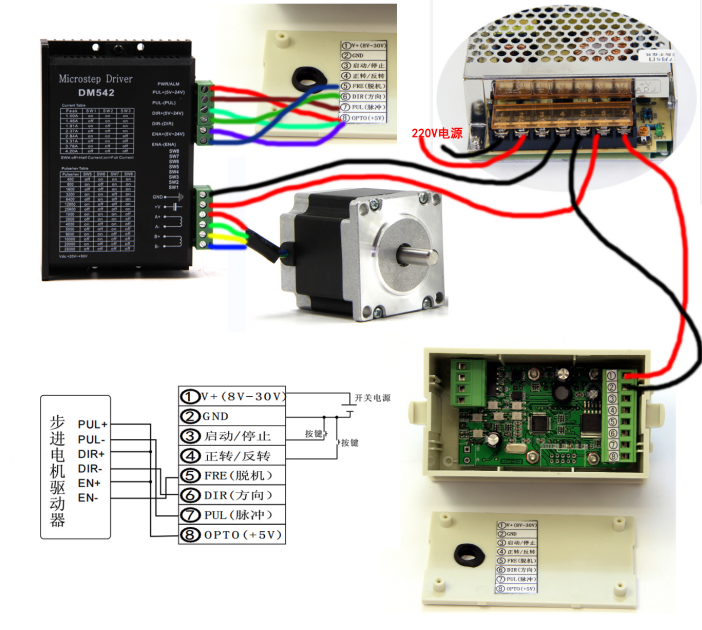

接線圖如下:

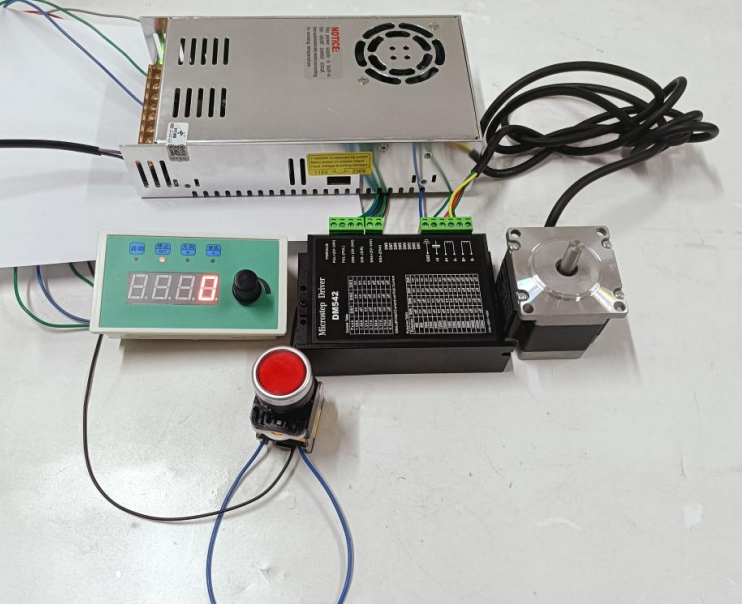

   實物效果圖如下：

     如果在實際應用需要遠距離控制時，可外接一個開關，接線效果入下圖

接線過程中要注意的一點  CS10-3控制器的電壓在8-30V 在選取的電源的時候不要超過這個值 否則容易造成控制器燒毀 一般情況下24V的直流電源就可以了

電源實物入下圖：
