典型使用及接線圖

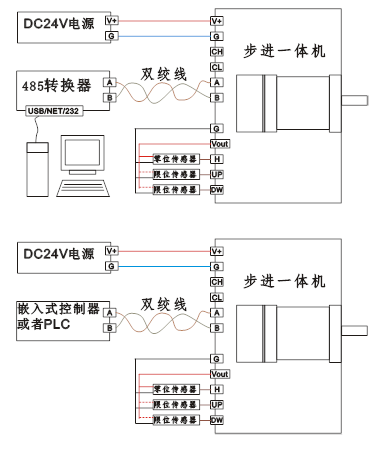

4.1 典型組網

☆ RS485總線與計算機網關（以太網、USB、RS232等轉RS485）連接使用

☆ RS485總線與嵌入式控制器連接使用

☆ RS485總線與PLC連接使用

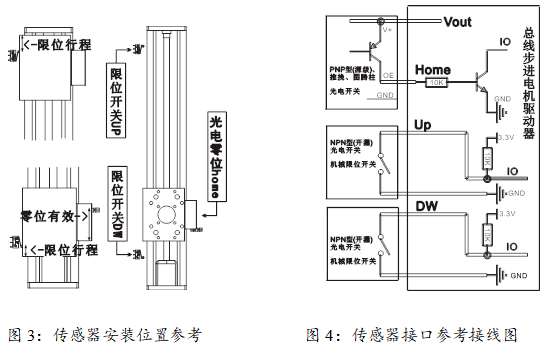

4.2傳感器接口典型接線圖

推薦使用一個光電開關（輸出PNP型、或者推挽輸出）用于做精準的參考零位，兩個限位用限位開關（行程開關、微動開關）等機械開關。

如圖3、4。

在定位模式下，兩個限位開關為可選，零位光電開關是必選項。
