ZD-3HE2270DML是根據市場需求以及發展趨勢而成功研發的一款新型的步進驅動器，采用全新 32 位電機控制專用 DSP 芯片，從而使得電機運行更平穩，不易丟步。接收輸入信號脈沖， 方向和使能輸入。當使用內部位置時，脈沖和方向接口可用于傳感器信號輸入。將電機的發 熱程度和振動幅度降至，從而更好地提高了機械運轉的加工速度和精度。工作電壓為 AC200V-AC240V，適配電流 7.0A 以下的高壓 3 相步進電機。

可以配130系列以下的三相步進電機：

1.2 技術特點

 全新的 32 位電機控制專用 DSP 芯片；

 設有 16 檔等角度恒力矩細分，****分辨率 60000 步/轉，內部支持電子齒輪比；

 脈沖響應頻率可達 200Kpps；

 步進脈沖停止超過 0.5s 線圈電流自動減到設置電流的一半；

 相位記憶功能；

 光電隔離信號輸入；

 單電源輸入，電壓范圍：AC200V~240V；

 具有過流，過壓，過熱等保護

以下為端口講解圖：

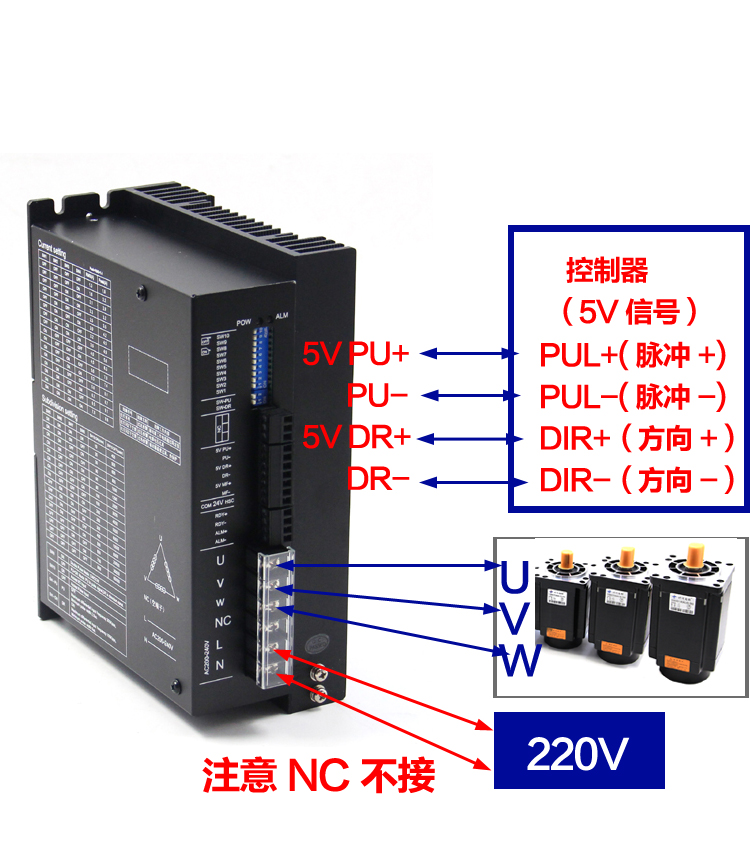

驅動器與三相步進電機的接線圖：如下圖所示：
