絲桿和同步帶導軌是兩種廣泛應用于機械傳動系統中的線性運動方式。它們各自具有獨特的結構特點、工作原理和性能優劣，適用于不同的應用場景。以下是對絲桿與同步帶導軌的詳細比較，涵蓋結構、工作原理、性能特點、應用領域及成本等方面的差異。

一、結構與工作原理

1. 絲桿

• 結構 ：絲桿系統主要由絲桿（螺紋桿）和螺母組成。絲桿是一種帶有外螺紋的圓柱體，螺母具有內螺紋，與絲桿的螺紋精確配合。常見的絲桿類型包括梯形螺紋、圓柱螺紋和球絲桿。球絲桿使用了滾珠來減少摩擦，提高效率。

• 工作原理 ：絲桿通過旋轉傳遞線性運動。絲桿旋轉時，螺母沿絲桿的螺紋移動，從而產生線性運動。絲桿的轉動與螺母的直線位移之間的關系由螺距決定，螺距越小，轉動一圈產生的線性位移越小，即減速比越大。




2. 同步帶導軌

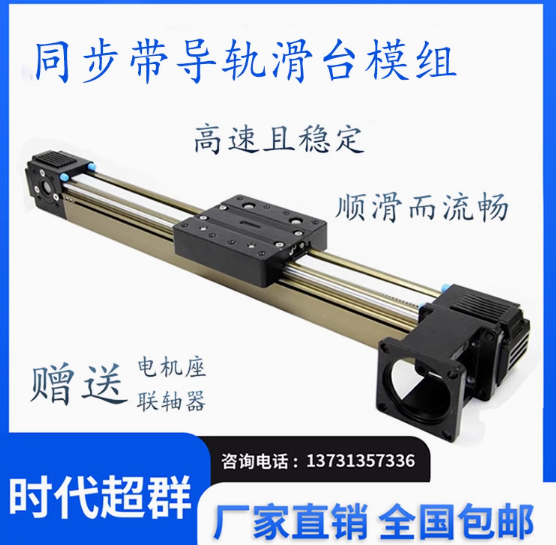

• 結構 ：同步帶導軌系統包括同步帶、帶輪和導軌。同步帶是一種帶有內齒的橡膠帶，與帶輪上的齒嚙合。導軌用于引導同步帶的運動，保持帶的穩定性。同步帶的齒與帶輪的齒精密配合，確保運動的精確傳遞。

• 工作原理 ：同步帶導軌系統通過帶輪的旋轉驅動同步帶運動。帶輪的旋轉使同步帶在導軌上移動，帶輪的不同直徑可以調整減速比。同步帶通過齒輪嚙合的方式實現線性運動，減少了摩擦損失，提高了效率。

二、性能特點

1. 傳動效率

• 絲桿 ：絲桿的傳動效率受到摩擦的影響，特別是在使用梯形螺紋時，摩擦損失較大。球絲桿的傳動效率較高，但成本也較高。一般來說，絲桿的效率范圍在70%到90%之間。

• 同步帶導軌 ：同步帶導軌的傳動效率較高，通常在90%以上。由于同步帶的齒嚙合，減少了摩擦損失，適合高速和高頻率的運動應用。

2. 定位精度

• 絲桿 ：絲桿系統提供較高的定位精度，尤其是球絲桿，其精度可以達到微米級別。適用于需要高精度的應用場合，如數控機床、自動化設備和精密儀器。

• 同步帶導軌 ：同步帶導軌的定位精度也較高，但在長距離傳動或高負載情況下，帶的彈性和伸長可能會影響精度。一般適合中等精度要求的應用，如輸送系統和打印機。

3. 負載能力

• 絲桿 ：絲桿具有較強的負載能力，特別是球絲桿，適用于重載場合。其負載能力與螺紋的直徑、材料和結構設計有關。

• 同步帶導軌 ：同步帶導軌的負載能力相對較低，適用于輕到中等負載的應用。同步帶的寬度和材料決定了其負載能力，但通常不適合承受過大的負載。

三、應用領域

1. 絲桿

絲桿廣泛應用于需要高精度和高負載的場合。例如：

• 數控機床 ：用于精確控制刀具位置和加工深度。

• 自動化設備 ：如機器人手臂，用于精確的位移和定位。

• 升降平臺 ：用于承受較大負載并進行穩定的升降操作。

• 醫療設備 ：如手術臺和診斷設備中，需要高精度的位移控制。

2. 同步帶導軌

同步帶導軌則廣泛應用于需要快速運動和高效率的場合。例如：

• 自動化生產線 ：用于物料輸送和高速傳輸。

• 3D打印機 ：提供快速的移動和精確的打印控制。

• 激光切割機 ：用于控制激光頭的移動，實現高效切割。

• 包裝設備 ：如封裝線中的物料傳輸。

四、成本與維護

1. 絲桿

• 成本 ：絲桿的制造成本相對較高，特別是高精度的球絲桿。其維護和潤滑也相對復雜，需要定期檢查和添加潤滑油，以減少摩擦和磨損。

• 維護 ：絲桿系統需要定期潤滑，維護較為復雜。長期使用中，螺紋可能會磨損，需要更換螺母或絲桿。

2. 同步帶導軌

• 成本 ：同步帶導軌的制造成本相對較低，適合大批量生產和應用。同步帶和帶輪的成本通常低于絲桿系統。

• 維護 ：同步帶導軌的維護相對簡單。需要定期檢查帶的磨損情況，并進行適時的更換。同步帶的更換和調整較為容易，但帶的伸長和彈性可能需要關注。

五、總結

絲桿和同步帶導軌在結構、工作原理、性能特點及應用領域等方面存在明顯差異。絲桿適合高精度、高負載的應用，具有較高的定位精度和負載能力，但成本較高，維護復雜。同步帶導軌則在高速、效率和成本方面表現優越，適合中等負載和中等精度的應用，維護簡單，成本較低。

根據具體的應用需求、負載要求、運動精度和成本預算，選擇合適的傳動系統將有助于提高系統的性能和經濟性。了解這兩種傳動方式的特點，能夠幫助工程師和設計師做出更合適的決策，從而優化機械設計和系統性能。
