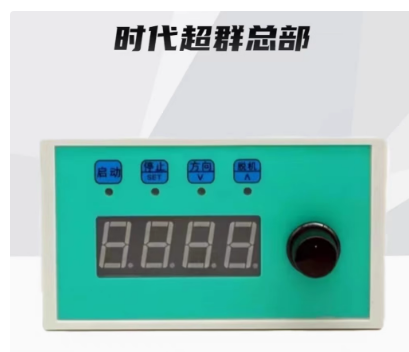

CS10-3脈沖控制器-HYB
2024年9月7日


CS-10控制器使用:


CS-10控制器可以控制步進電機,伺服電機,電機轉速0-4000/每分鐘,脈沖為50%方波,頻率250KHz。外接啟停、方向可以實現外部控制。具有調速、往返、定時、定長等功能。

一、 顯示說明:在運行狀態或停止狀態,數碼管顯示當前的轉速值或者剩余運行次數,單位/每分鐘或者次數;在設置狀態顯示設置的參數代號或參數值

二、 參數設置1:在停止狀態下,長按約2秒《停止/SET》鍵,出現Acc,再按下《停止/SET》鍵出現Acc參數值,按《方向/∨》和《脫機/∧》鍵修改,修改完按《停止/SET》確認,回到Acc狀態;按《方向/∨》鍵依次出現tAb等以下參數設置狀態,參數設置方法同Acc;按《脫機/∧》鍵退出參數設置到停止狀態。參數含義如下:


1. Acc:加速度設置(1-99)1最快,99最慢,默認值5

2. tAb:細分數設置(1-256)此值根據驅動器每轉脈沖數進行設置,應該跟驅動器設置一致,此時顯示的轉速為實際轉速,默認值5。設置每轉脈沖等于此數乘以200。

3. run:上電運行(0-1)設置為0時上電為停止狀態,設置為1時上電即運行,默認值0

4. in_S: (第3腳運行/第4腳停止)輸入端與(第2腳GND)接通方式設置(0-4),默認值0


0 接線端3按通啟動,斷開停止,方向為接線端4接通正轉斷開反轉

1接線端3按一下啟動,再按一下停止,方向為接線端4按一下方向取反

2接線端3按一下啟動,接線端4按一下停止

3 接線端3按一下正轉,再按一下停止,接線端4按一下反轉,再按一下停止

4接線端3接通正轉啟動,斷開停止,接線端4接通反轉啟動,斷開停止

1. ModE: 運行模式設置(0-6):0速度控制;1定長控制;2連續控制;3往返控制;4定時速度控制;5速度控制(遇限位停止);6編碼器跟隨控制。默認值0

2. HSPD: ****速設置(1-4000),默認1000轉/每分鐘。

3. d1A: 電子齒輪分子(1-9999),默認100。

4. d1b: 電子齒輪分母(1-9999),默認1。

一、 參數設置2:在停止狀態下,短按約1秒《停止/SET》鍵,出現P-01,再按下《停止/SET》鍵出現P-01參數值,按《方向/∨》和《脫機/∧》鍵修改,修改完按《停止/SET》確認,回到P-01狀態;按《方向/∨》鍵出現P-02,再按出現P-03,再按回到P-01;按《脫機/∧》鍵退出參數設置到停止狀態。參數含義如下:

1. P-01長度值,脈沖數=(P-01)*d1A/d1b

2. P-02延時值,單位毫秒

3. P-03次數值,連續或往返運行次數值

4. P-11定時時間,定時速度控制狀態下有效

二、 運行說明:面板啟動或外接端子啟動,運行指示燈亮,速度模式運行時調節電位器來調節轉速;面板停止或外接端子停止,停止指示燈亮;改變方向按面板方向鍵或外接方向鍵。

三、 規格:輸入電源:8-30VDC;IO輸出電流:1A;脈沖和控制信號電流10毫安;外形尺寸:106x52x48mm;開孔尺寸:101x57mm

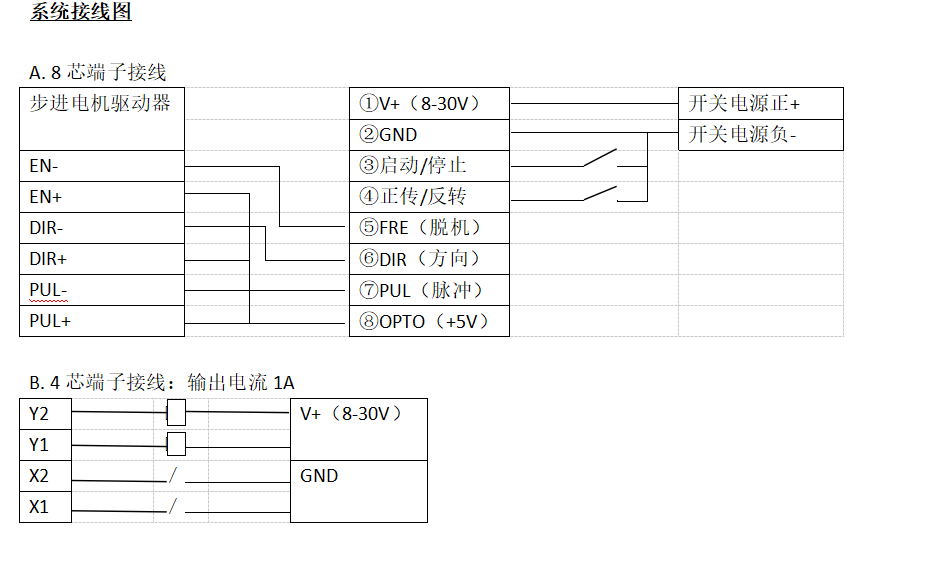

接線圖:
