LS3522 是新推出的數字式三相步進電機驅動器，采用32 位 DSP 技術， 主要驅動 86、110 型三相混合式步進電機。微步細分為 16 種，工作電流范圍為 3.2A-8.0A，輸出電流共 16 種，能夠滿足大多數場合的 應用需要。由于采用內置微細分技術，即使在低細分的條件下，也能夠達到高細 分的效果，低中高速運行平穩，噪音小。具有半流，過壓、過流等保護電路。驅 動器內部集成了參數自動整定功能，能夠針對不同電機自動生成運行參數， 限度發揮電機的性能。本驅動器為交流供電，推薦工作范圍為 AC110V-220V。

 產品特點

1、全新 32 位 DSP 技術

2、電機低振動、低功耗、低噪音

3、電機參數自動整定功能

4、內置高細分，低速運行非常平穩。

 5、適應共陽、單脈沖或雙脈沖模式

6、具有過壓、欠壓、短路等保護功能

7、靜止時電流自動減半

8、光耦隔離差分信號輸入

9、斷電相位自動記憶

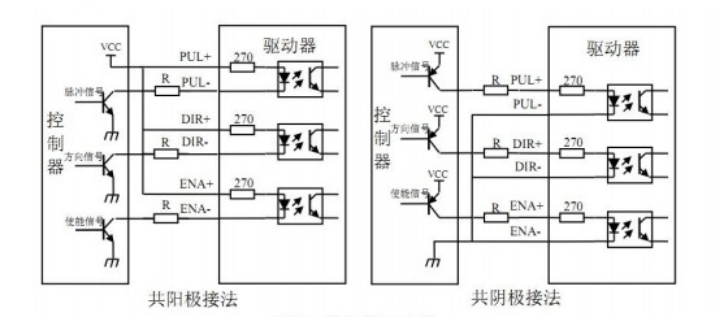

LS3522驅動器采用差分式接口電路可適用差分信號，單端共陰及共陽等接

口，內置高速光電耦合器，允許接受長線、集電極開路和PNP輸出電路的信號。

現在以集電極開路和PNP輸出為例，接口電路示意圖如下:
