1.高集成度高可靠性無刷直流(BLDC)電機控制器                                                                                                       2.三相全橋，PWM 方波驅動控制   3.過流保護措施，過載時立即關斷輸出及時保護電機   4. 純硬件設計，高速度，高抗干擾能力  5. 寬幅電壓兼容 DC12-60V        6.低發熱，大功率

1.內部調速

使用內部調速時，將撥碼SW1切換到ON狀態，內 部調速電位器順時針由低旋轉至****，電機轉速由 0-****

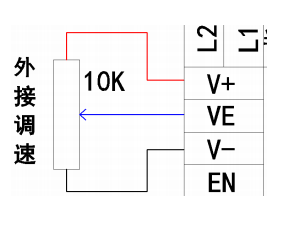

2.外部調速 使用外部調速時，將撥碼SW1切換 到OFF狀態。 2.1外接10K電位器調速，需將電位器接 到驅動器的V+、Ve、V-接口；通過旋轉 電位器來調節電機轉速(Ve接電位器的 中間腳)，接線示意如右圖：

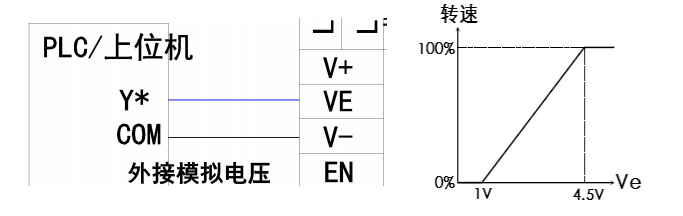

3.外接模擬電壓調速，V-（COM）為參考地，Ve接0-5V電壓信號， 其中在1-4.5V時電機速度有變化，接線示意及電壓-轉速對應圖如下：

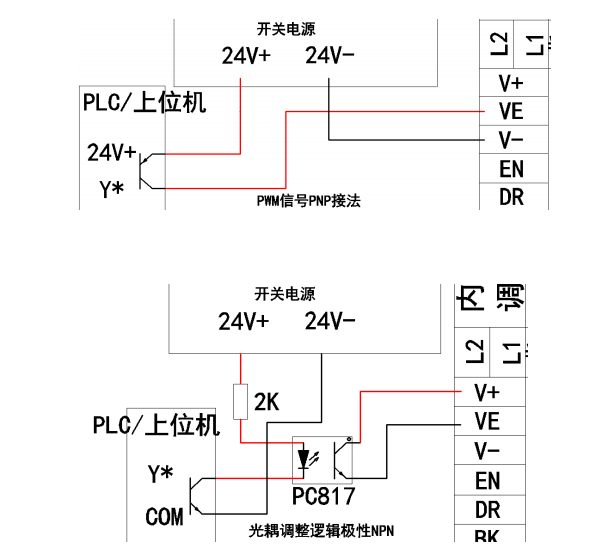

4.外接PWM信號調速，V-為參考地，Ve接PWM信號，PWM電壓幅 值為5V，頻率為1-10KHz，接線示意及占空比-輸出對應圖如下：
