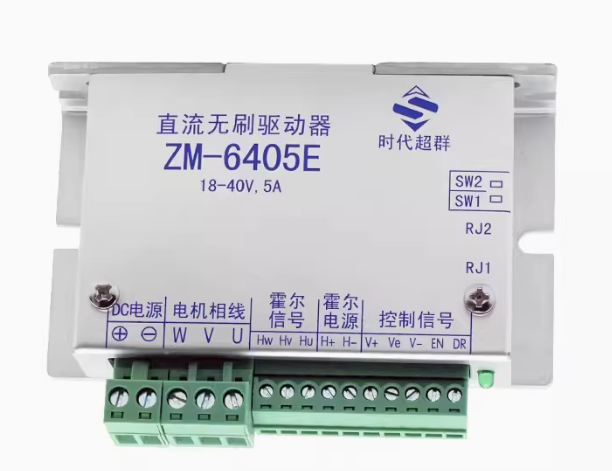

產品特點 ·高集成度高可靠性無刷直流 (BLDC) 電機控制器
·三相全橋，PWM 斬波方式
·閉環穩速，大負載時電機仍能保持轉速
·純硬件設計，高速度，高抗干擾能力
·周波限電流方式，保護更加精確快速
·低發熱，大功率 主要功能： ·欠電壓 ( ≤ 13V)、過熱 ( ＞ 150℃ ) 自動保護
·堵轉 6 秒自動保護
·霍爾錯誤保護
·輸出限流線性可調：0.5-5A
·支持內置電位器、外接電位器、模擬電壓和 PWM 調速
·帶有使能功能
·具有緩啟動功能，避免電流過沖，有效保護電機

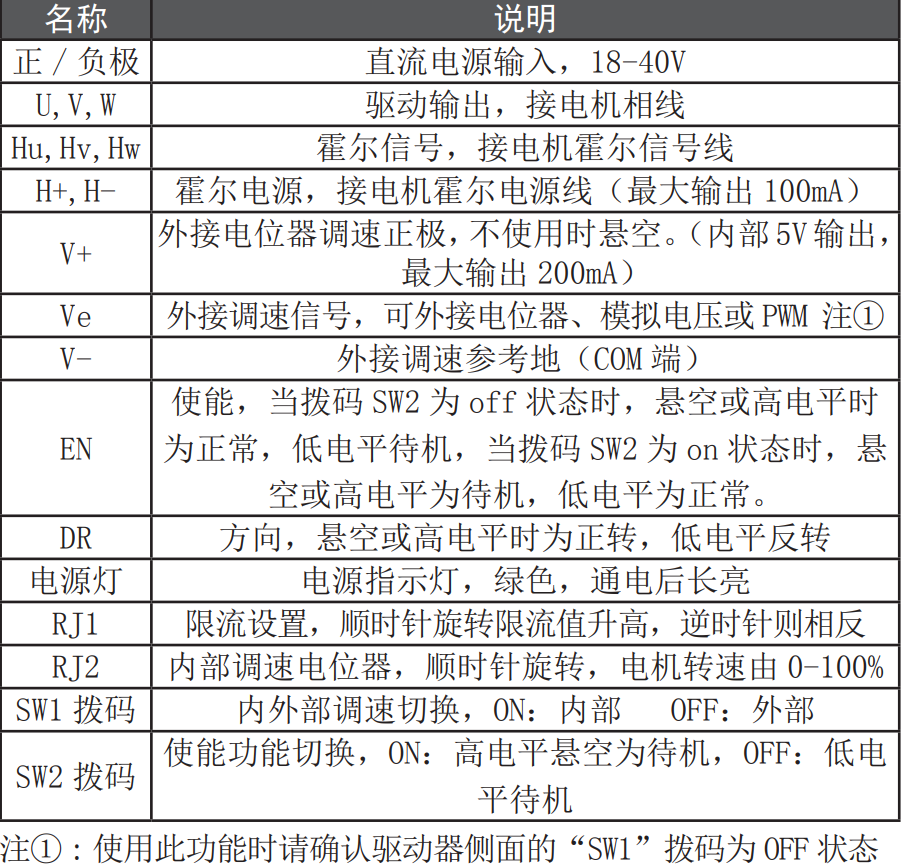

1. 內部調速使用內部調速時，外接調速接口 (Ve) 需懸空，
且 SW1 撥碼需在 ON 狀態，內部調速電位器順
時針由低旋轉至****，電機轉速由 0-**** 2. 外部調速使用外部調速時，必須確保 SW1 撥
碼為 OFF 狀態 2.1 外接 10K 電位器調速，需將電
位器接到驅動器的 V+、Ve、V- 接
口；通過旋轉電位器來調節電機轉
速 (Ve 接電位器的中間腳 )，接線 本控制器有使能反轉功能，可根據用戶需求設定。
當 SW2=OFF，EN 輸入低電平（EN 與 V- 短接），驅動器待機，電
機停止轉動；EN 輸入懸空或高電平（EN 與 V- 斷開），驅動器工
作，電機恢復轉動。
當 SW2=ON，EN 輸入低電平（EN 與 V- 短接），驅動器工作，電
機恢復轉動。EN 輸入懸空或高電平（EN 與 V- 斷開），驅動器待
機，電機停止轉動。 時代超群總部  |
