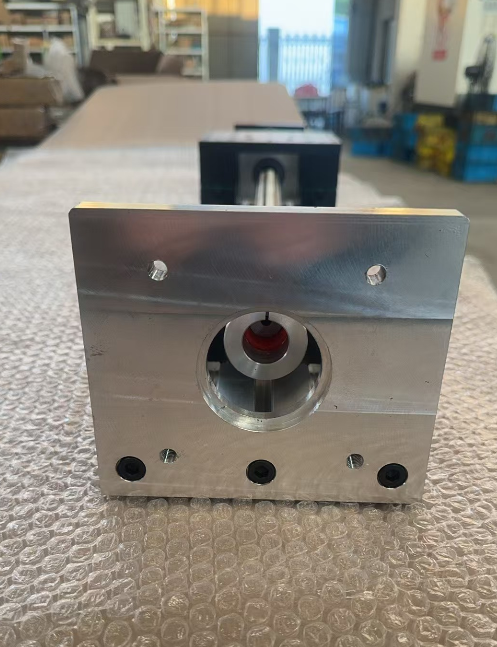

上圖是客戶定做的重型直線導軌滑臺HBX2505J-980D-150,導軌型材寬度150MM，可移動有效行程980MM，絲桿規格為2505，既絲桿直徑25MM，電機轉一圈絲桿移動5MM。適配的是普通交流電機圖紙如下：

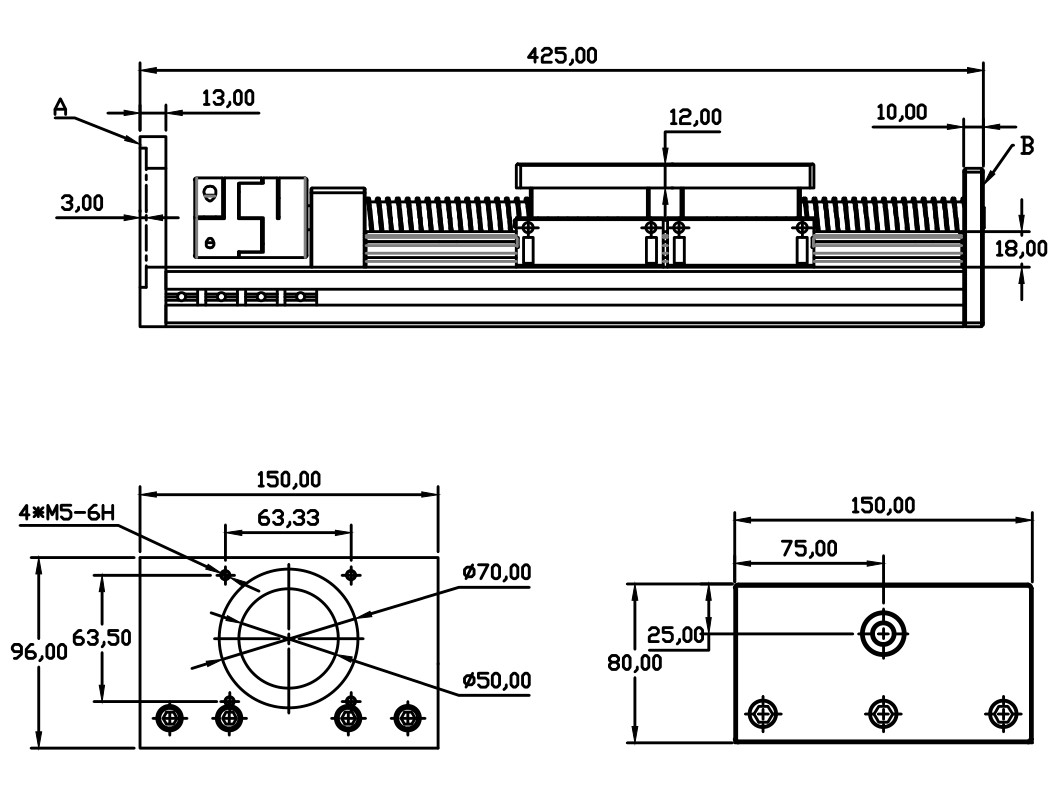

此導軌滑塊為150mm*155mm含四個導軌滑塊，水平載重300KG，垂直載重100KG,定位精度0.03MM，到有效行程可以做到2米以內。常規產品尺寸圖如下：可以根據客戶要求定做連接板。聯軸器，絲桿等，絲桿規格可以定做為：1605、1610、2020、2010，2510，可配86/110/130系列步進電機，或者80/110/130伺服電機。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
