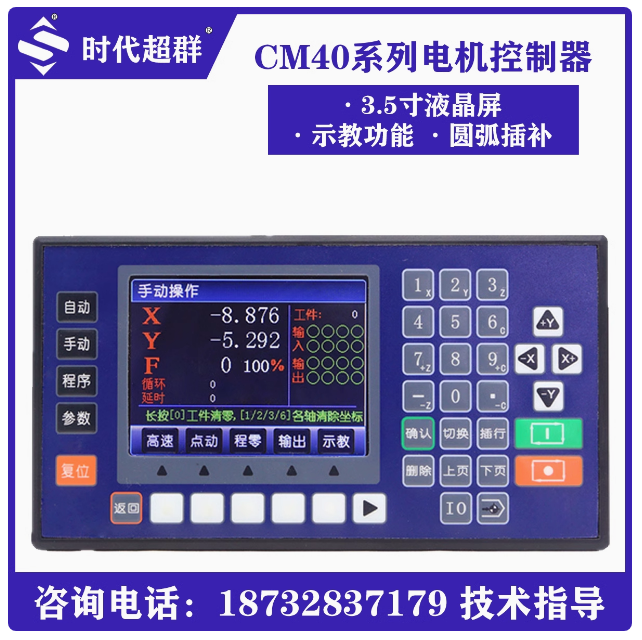

時代超群可編程控制器CM40L系列是基于新 CM35L系列升級軟硬件推出的新產品，

3.5 寸彩屏顯示，

支持 485通信，中英文切換，

編碼器輸入，上位機下載，

系統具有高可靠性，高精度，噪音小，操作簡單等特點。

1.1 主要功能 自動：實際運行、空運行、單步運行、終止程序

手動：高速、點動、程序零、手動輸出 程序：編輯、新建、保存

參數：控制、速度、廠值、用戶、密碼 IO：系統、手動、實入、設入、輸出

外部手動：外接大按鈕控制電機正反轉，啟動、暫停、報警、 急停等

指令：23 條指令，包括 PLC 可用的 6 條指令

USB：可用 USB 線對系統進行供電，方便開機畫面及程序的傳 輸 隔離

IO 口：帶有與系統隔離的輸入輸出口，輸出口能力**** 可到 1A.

控制系統主要由以下幾部分組成 ·3.5 寸彩色液晶屏，分辨率 320*240

·觸點按鍵陣列（38 鍵）

·專用運動控制芯片，4 軸差分脈沖輸出（信號輸出為：方 向 + 方向 - 脈沖 + 脈沖 -）

·輸入 /輸出（16路光電隔離 24V輸入，8路光電隔離 24V輸出， 單通道額定 500mA）       ·485 接口，可與 PLC 混合編程 ·24V 雙電源隔離供電，分為系統供電與 IO 供電

·編碼器接口，可做專機 ·USB 接口，系統供電，上位機軟件或圖片下載使用 ·****程序行 480 行

·可與外部 IO 擴展板相連.

今天我們重點講解一下這款控制器的IO設置，其它系列的設置也可參照此設置方法。

IO設置里可以設置輸入輸出信號，比如輸入信號有限位開關，急停等開關。輸出信號有水泵，噴槍，焊槍等。可以升降速設置。

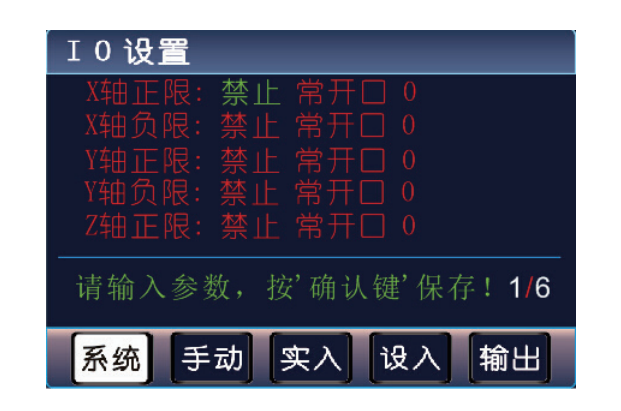

1.按 IO 鍵 進 入 IO 設 置 界 面， 默 認 界 面 為 系 統 界 面，

按 ↑↓←→鍵，移動光標，按上頁鍵或下頁鍵翻頁

2.手動

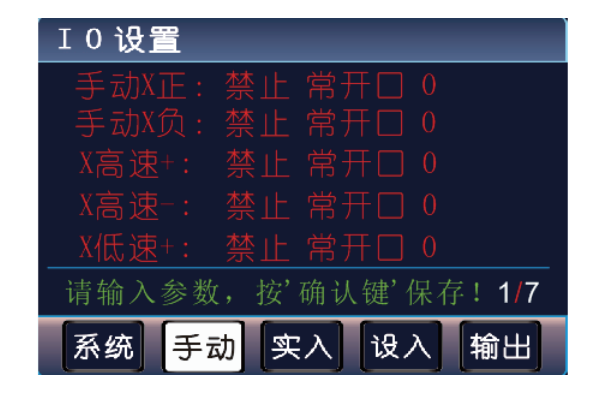

按手動按鈕進入手動設置界面 , 按上頁鍵或下頁鍵翻頁

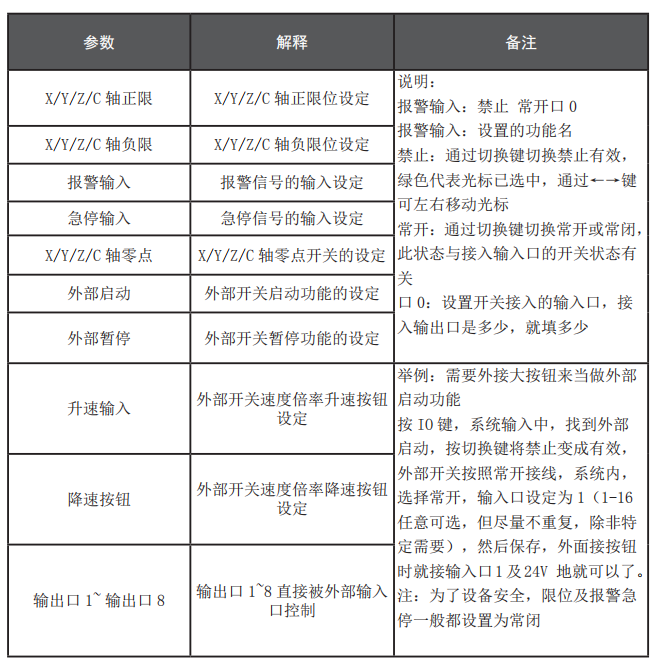

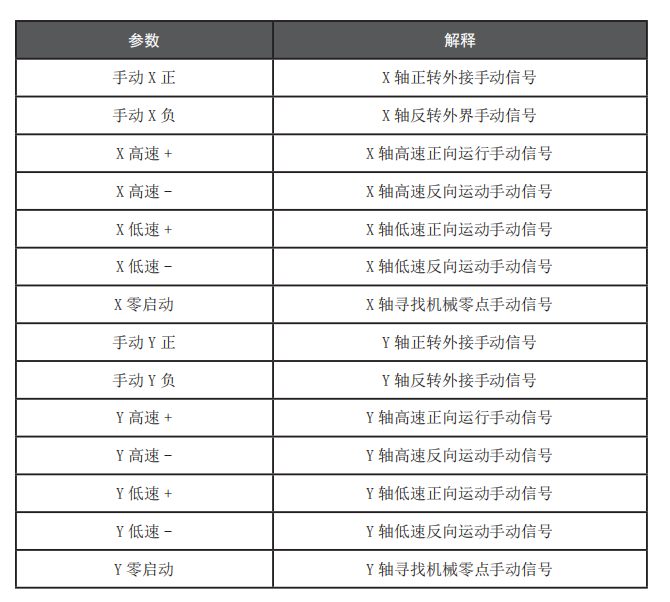

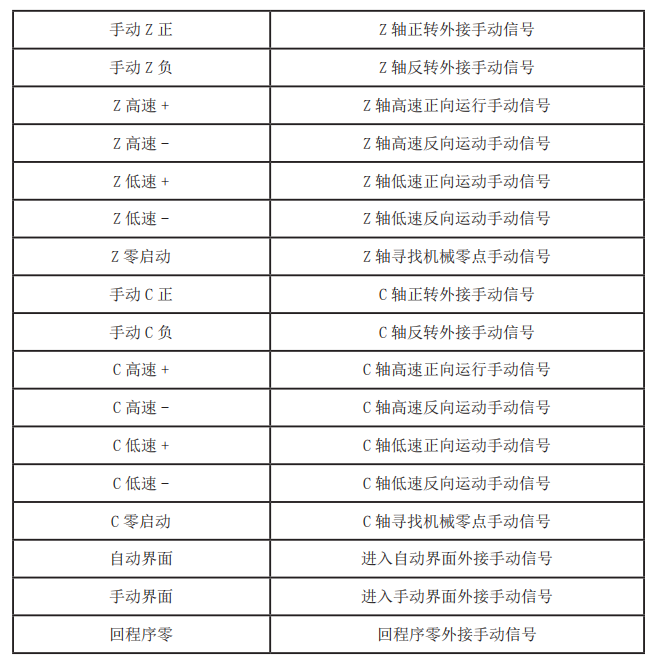

說明：所有功能在手動界面或自動界面（程序未啟動時有效）， 設置方法同系統輸入設置一樣，選擇有效，常開或者常閉，然后 選擇接線的對應輸入口 注意：系統輸入或手動輸入界面參數修改完成，按確認鍵保 存，如果沒有按確認鍵保存參數，跳轉到其他界面，參數修改將 不存在。

3 實入

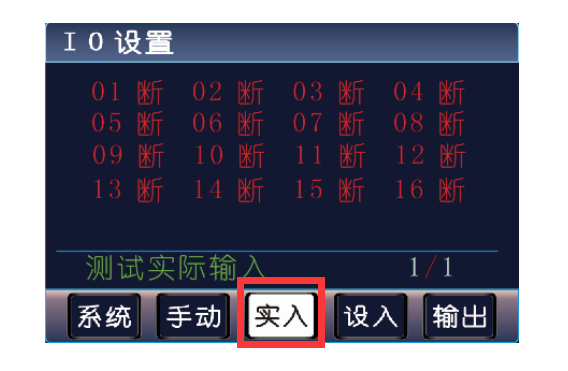

按實入按鈕進入實際輸入界面，按上頁鍵或下頁鍵翻頁,

數字序號 01-16 分別對應輸入口 1-16，當對應輸入口信號線 與 24V 地短接時，對應的位置變成“通”，否則為“斷”，通過 此操作可以測試輸入信號是否正常 為提高輸入信號的可靠性，系統具有干擾過濾功能，信號需 要保持 2 毫秒以上沒有變化時，可能出現如下情況： 24V 電源工作不正常 該輸入信號線連接不正常 該路輸入信號電路出現故障

4 設入

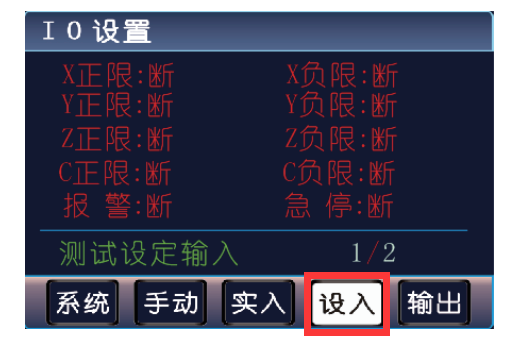

按設入按鈕進入設定輸入界面，按上頁鍵或下頁鍵翻頁

設定輸入為測試用戶使用系統設置中某些功能，能否正常工 作，測試過程與實際輸入一樣，例如，測試報警，就將報警大按 鈕按下，正常情況下報警處由斷變?yōu)橥ā?/span>

5 輸入 按輸出按鈕進入實際輸出界面

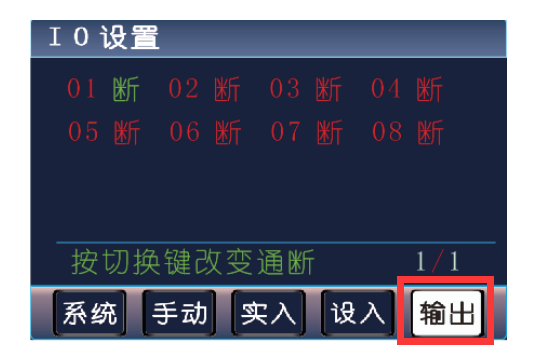

數字序號 01-08 分別對應輸出口 1-8 通過↑↓←→鍵改變選擇的輸出點，光標隨之移動。按切換鍵， 對應位置由“斷”變成“通”，或由“通”變成“斷”
