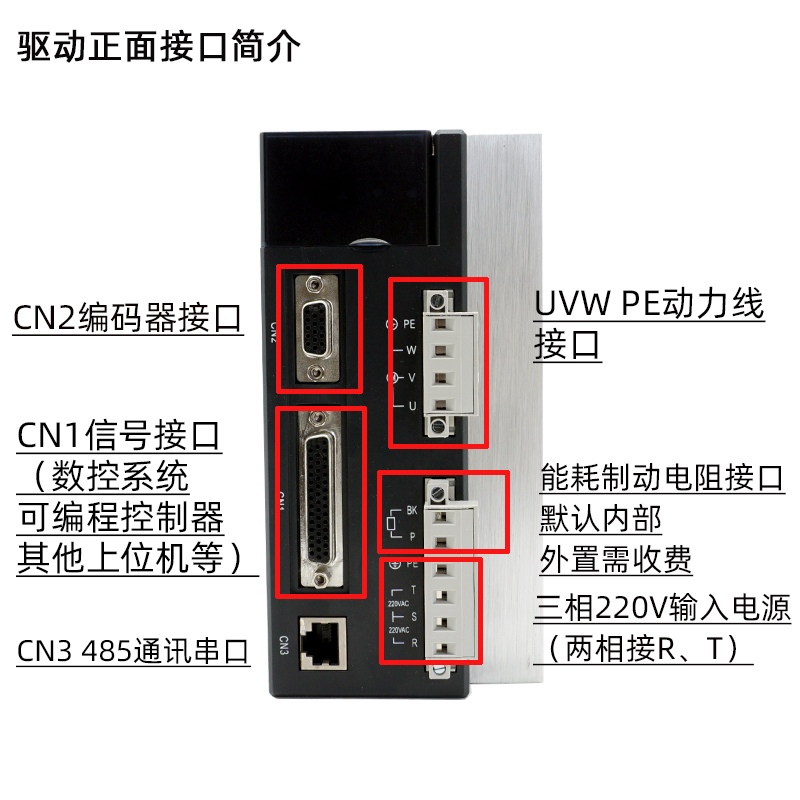

SD300伺服驅動器的電源端口接線是一個關鍵步驟，以下是對SD300伺服驅動器電源端口接法的詳細介紹：

一、基本接線原則

在接線前，務必確保電源已關閉，以避免因誤操作導致的設備損壞或人身傷害。同時，應仔細檢查設備外觀及配件是否齊全，確保購買的伺服驅動器是正品且型號正確。

二、三相AC220V接線

對于三相AC220V的電源，應將三根電源線分別接到R、S、T三個端子上，同時將地線（PE）接到對應的地線端子上。這種接線方式適用于需要三相電源供電的場合。

三、單相AC220V接線

對于單相AC220V的電源，應將火線接到R端子上，零線接到T端子上，同樣將地線（PE）接到對應的地線端子上。這種接線方式適用于只有單相電源供電的場合。

四、三相四線380V接線注意事項

SD300伺服驅動器不能直接接三相四線380V的電源，否則可能會燒壞驅動器。如果確實需要使用380V的電源，建議使用三相隔離變壓器將電壓轉換為適合驅動器工作的220V后再進行接線。

五、P和BK接線（外部電阻）

P和BK端子是用于接外部電阻的，這些電阻通常用于改善驅動器在頻繁啟停或換向時的性能。默認情況下，這些端子可以不接外部電阻。但如果需要改善驅動器在頻繁啟停或換向時的性能，可以考慮接入合適的外部電阻。
