導軌滑臺的應用范圍廣泛，它的長度，安裝尺寸等不一樣，定制的要求也多樣化。

這次客戶的帶載要求是水平100KG，速度要求50mm/s, 所以我們配的是86開環步進電機12Nm。雙滑板是為了要安裝更大的工件。這個定制要求我們是可以實現。只不過用雙滑板之后，導軌的整體長度會同時加長，在計算安裝空間時要考慮到這個問題。

客戶定制的導軌滑臺圖如下：

產品參數如下：

導軌寬度：150mm

導軌承重范圍：水平200KG  垂直100KG

絲桿運行速度： 0-200mm/s(帶載范圍內）

絲桿直徑：25mm   螺距：5mm

有效行程：700mm

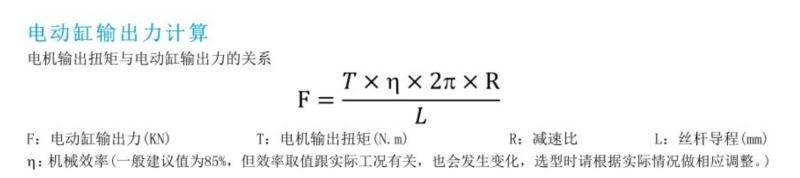

常用的扭力計算公式如下：

適配86步進電機尺寸圖入下：

本公司可提供配套設備，如需圖紙和安裝尺寸可來電咨詢18732837179，店鋪優惠中
