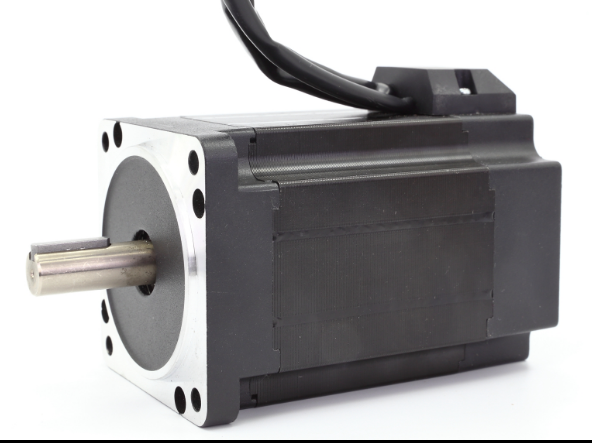

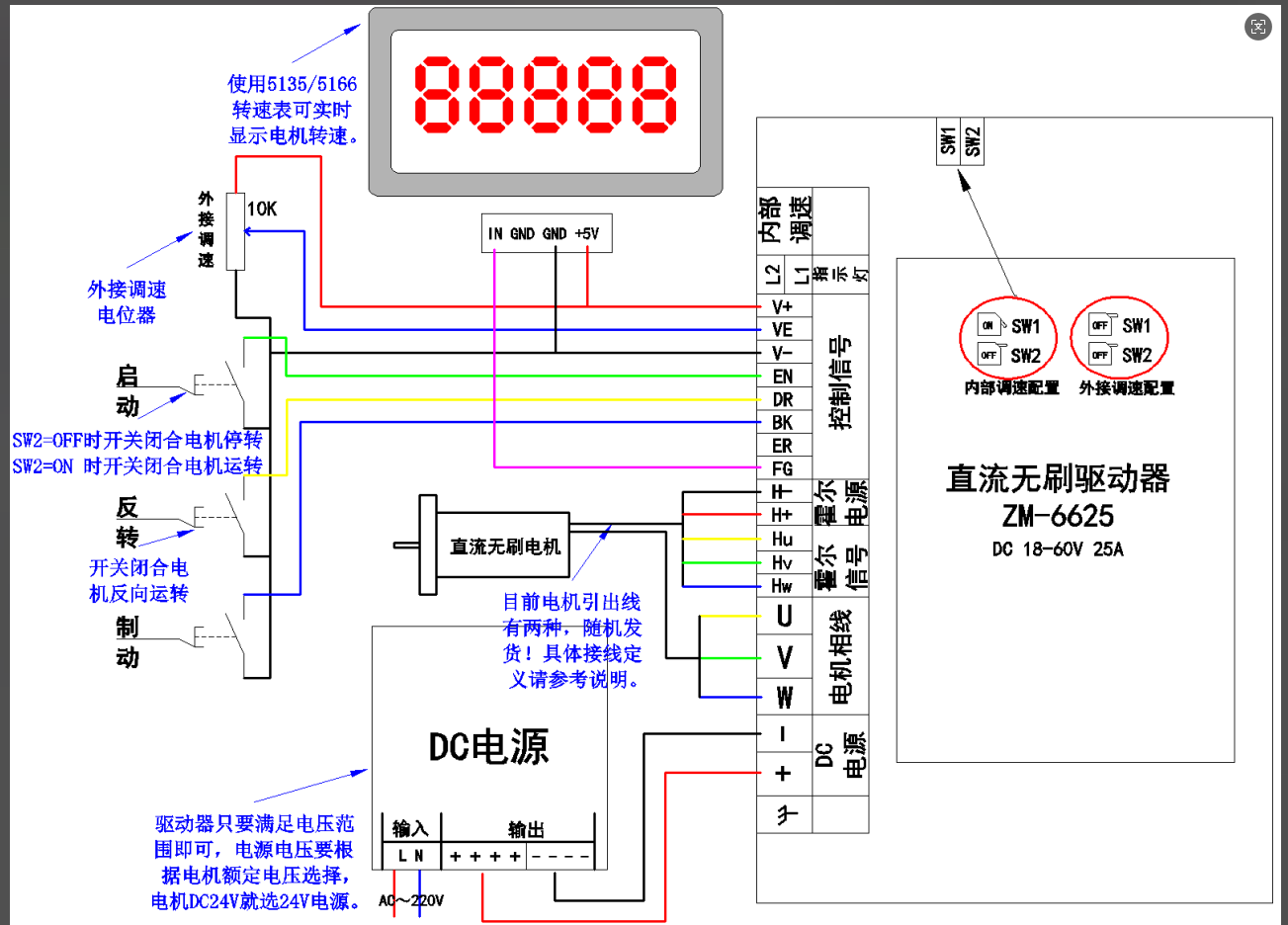

上圖是我司48V 780W無刷直流電機86BL130S78-430TK9和配套驅動器ZM-6625及電位器的實物接線圖

無刷電機的線有 8根，粗的3根是電機相線 黃 綠 藍 對應接驅動器的 U V W

細的5根是霍爾線和霍爾電源線  黑  紅 黃 綠 藍 對應接驅動器的 H- H+ HU HV HW

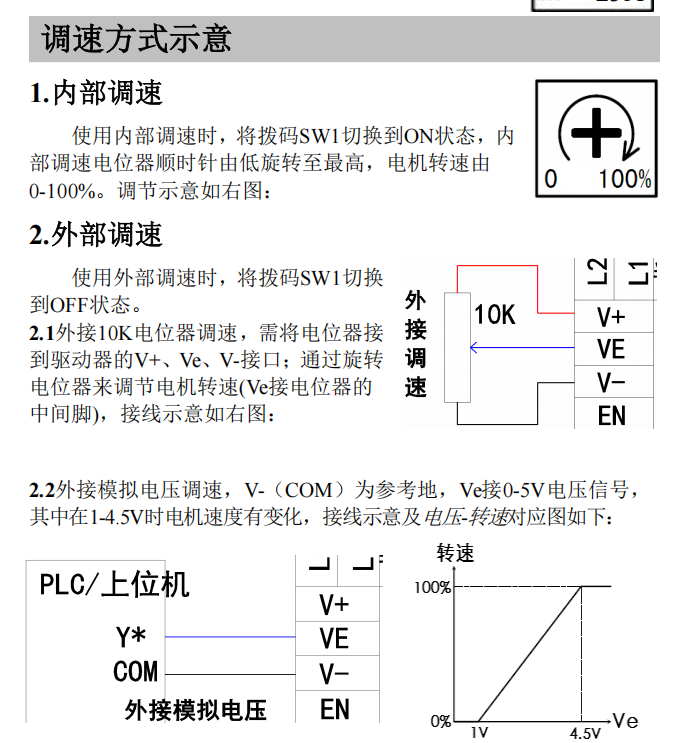

電位器上的三根線 黑 棕 紅 對應接驅動器上的 V-  VE  V+

V- EN的通斷控制電機的啟動和停止

V- DR的通斷控制電機的正傳和反轉

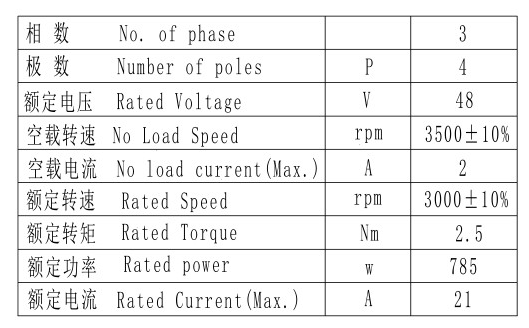

無刷電機的詳細參數如下：

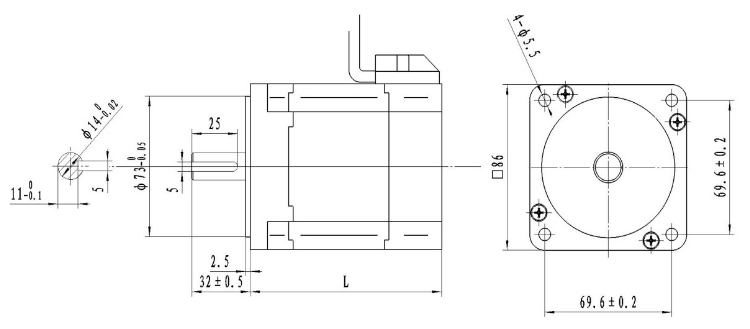

尺寸圖如下：

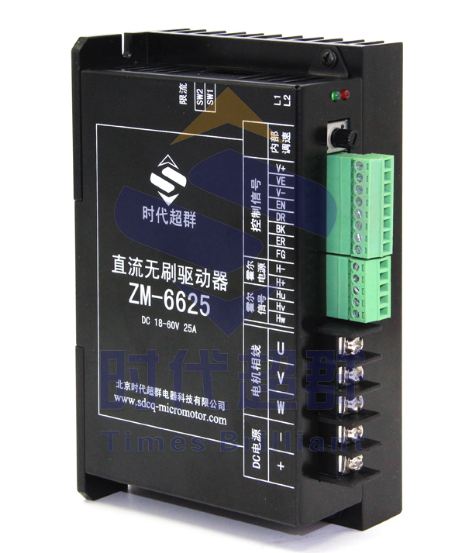

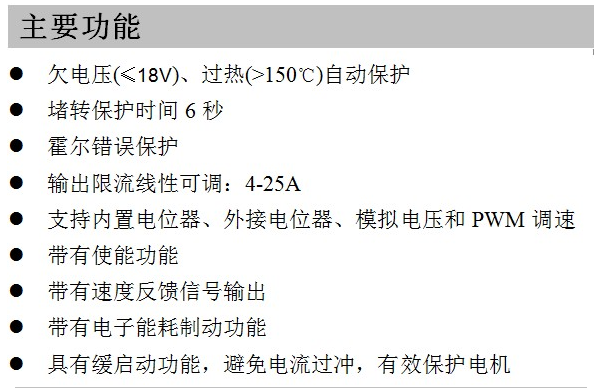

ZM-6625是我公司基于BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠 性高、壽命長、易于使用等特點。

本公司可提供配套設備，如需圖紙和安裝尺寸可來電咨詢18732837179，店鋪優惠中

北京時代超群電器科技有限公司主營產品：步進電機、閉環步進電機、步進伺服步進驅動器、步進電機驅動器、一體式步進剎車步進電機、防水步進電機、無刷電機、伺服電機等各類型號的步進電機，歡迎來電咨詢
