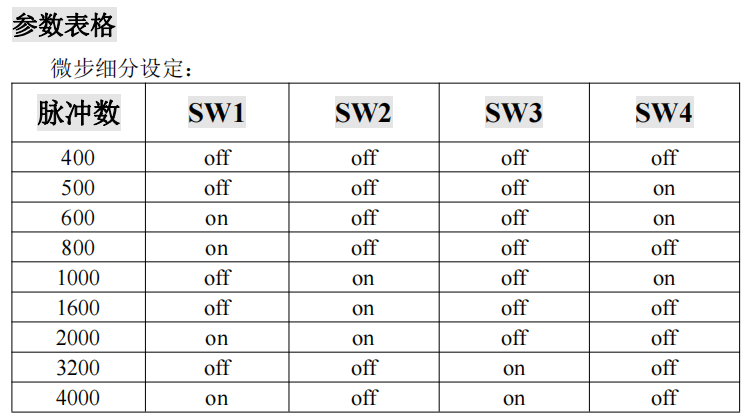

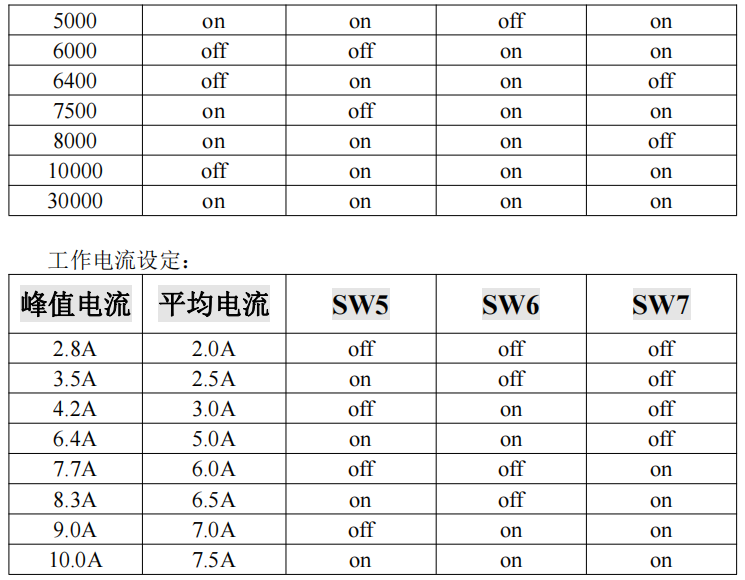

LS3922 是新推出的數字式三相步進電機驅動器，采用32 位 DSP 技術， 主要驅動 86、110、130 型三相混合式步進電機。微步細分為 16 種，zui da 步數為 30000 步/轉；工作峰值電流范圍為 2.8A-10.0A，輸出電流共 8 種，能夠滿足大 多數場合的應用需要。由于采用內置微細分技術，即使在低細分的條件下，也能 夠達到高細分的效果，低中高速運行平穩，噪音小。具有半流，過壓、過流等保 護電路。驅動器內部集成了參數自動整定功能，能夠針對不同電機自動生成zuiyou 運行參數，zuida限度發揮電機的性能。本驅動器為交流供電，推薦工作范圍為 AC110V-220V。

信號接口說明

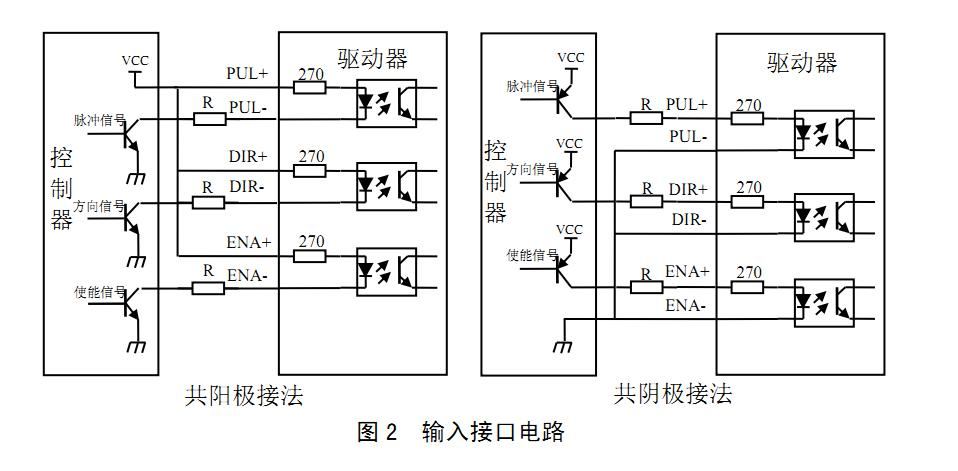

LS3922 驅動器采用差分式接口電路可適用差分信號，單端共陰及共陽等接口，內置高速光電耦合器，允許接受長線、集電極開路和 PNP 輸出電路的信號。現在以集電極開路和 PNP 輸出為例，接口電路示意圖如下：

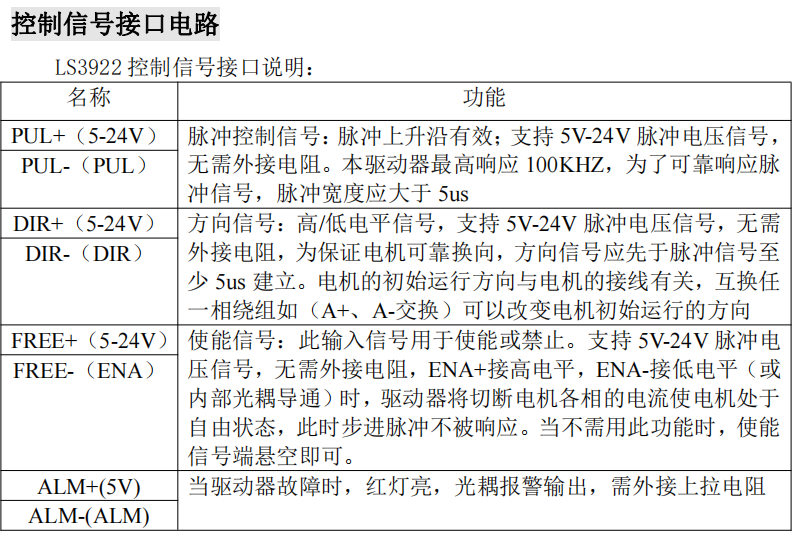

注意: 本驅動器脈沖和方向可適應 5V-24V 信號電壓，R=0，用戶無需外接電阻。

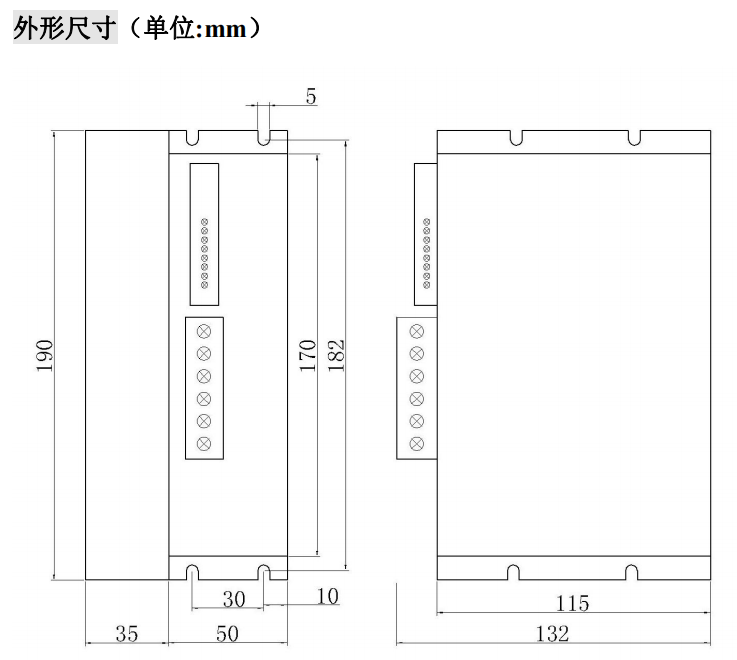

本公司可提供配套設備，如需圖紙和安裝尺寸可來電咨詢18732837179，店鋪優惠中
