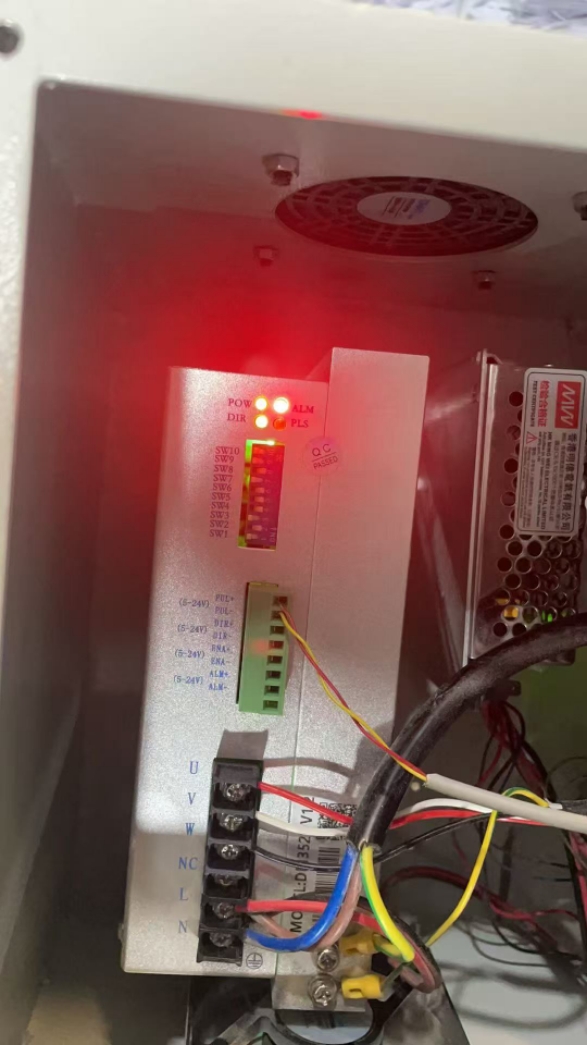

有客戶反映采購的HB3522驅動器報警燈常亮是什么問題?關電重新開機驅動器就正常了。

一般出現這種情況電壓應該是過高了，驅動器常亮是報過壓。驅動器適配電壓范圍在AC110-220V之間，有些客戶設備開的少了，電壓會浮動在240V左右，那么驅動器就會報警。遇到這種情況需要客戶拿電筆測量一下供電電壓。如果確實電壓不穩定，可以增加一個穩壓器。

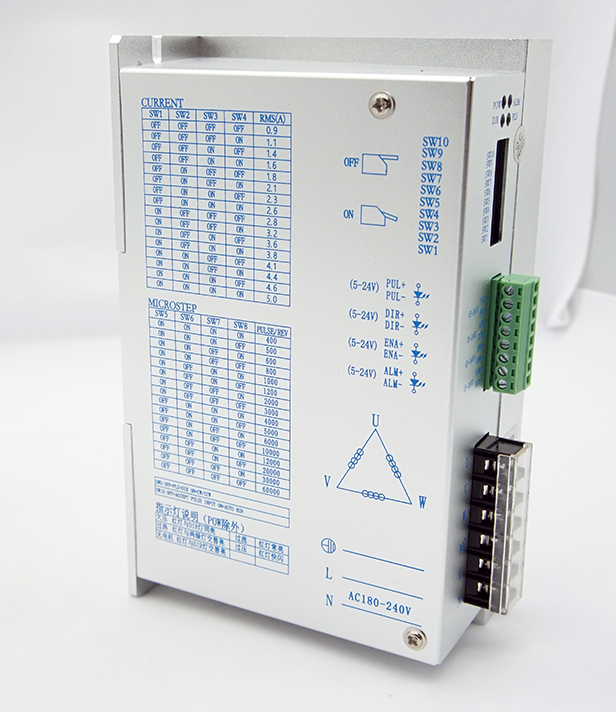

HB3522 是基于 DSP 控制的三相混合式步進電機驅動器，它是將先進的 DSP 控制芯片和三相逆變驅動模塊結合一起所構成的新一代數字式步進電機驅動器。驅 動器電壓為 AC110-220V,適配電流在 7.0A 以下，外徑 86-110MM 的各種型號的三 相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使 電機運行平穩，幾乎沒有震動和噪音，電機在高速時，力矩大大高于兩相和五相 混合式步進電機。定位精度****可達 60000 步/轉。該產品廣泛應用于雕刻機、 中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。

特點：

·設有 16 檔等角度恒力矩細分，****分辨率 60000 步/轉

·****反應頻率可達 200KPPS

·步進脈沖停止超過 1.5S 時，線圈電流自動減到設定電流的一半

·光電隔離信號輸入/輸出

·驅動電流 1.3A/相到 7.0A 相 16 檔可調

·單電源輸入，電壓范圍：AC110-220V

·相位記憶功能（注：輸入停止超過 3 秒后，驅動器自動記憶當時電機相位，重新上電或 WF 信號由低電平變?yōu)楦唠娖綍r，驅動器自動恢復電機相位）

注意：

1、 輸入電壓為 220V（可接受+-10%電壓波動）；

2、 輸入控制信號電平為 5V-24V 的范圍內，接線時注意控制信號電壓；

3、 輸入脈沖信號下降延有效；

4、 驅動器溫度超過 80 度時驅動器停止工作，故障指示燈 ALM 亮，直到驅動器 溫度降到 50 度時，驅動器需要重新上電才能恢復工作。出現過熱保護請加裝散熱器。

5、 過流（負載短路）故障指示燈 ALM 亮，請檢查電機接線及其它短路故障，排 除后需要重新上電恢復。

6、 無電機故障指示燈 ALM 亮，請檢查電機接線，排除后需要重新上電恢復

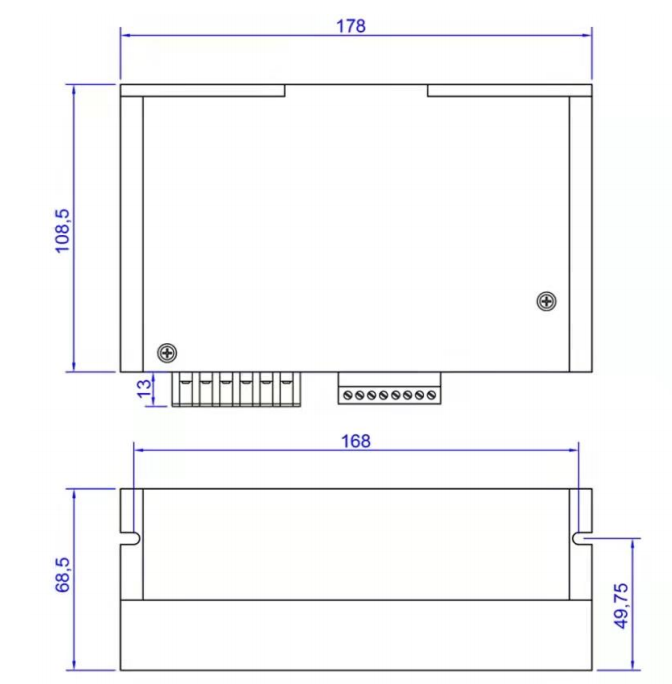

產品尺寸圖：

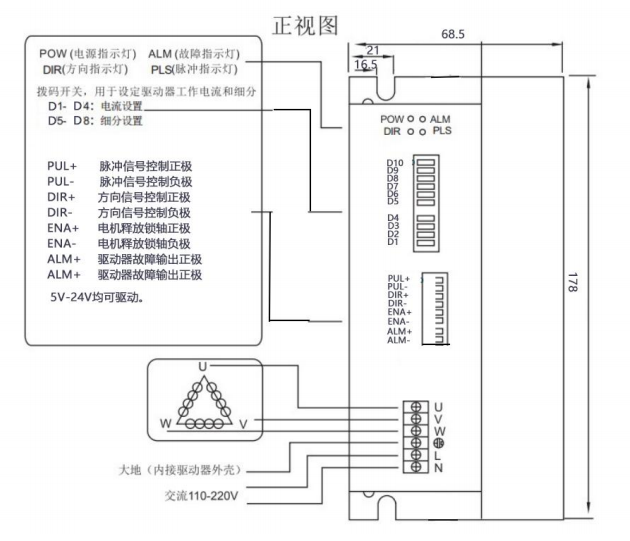

驅動器接線示意圖：

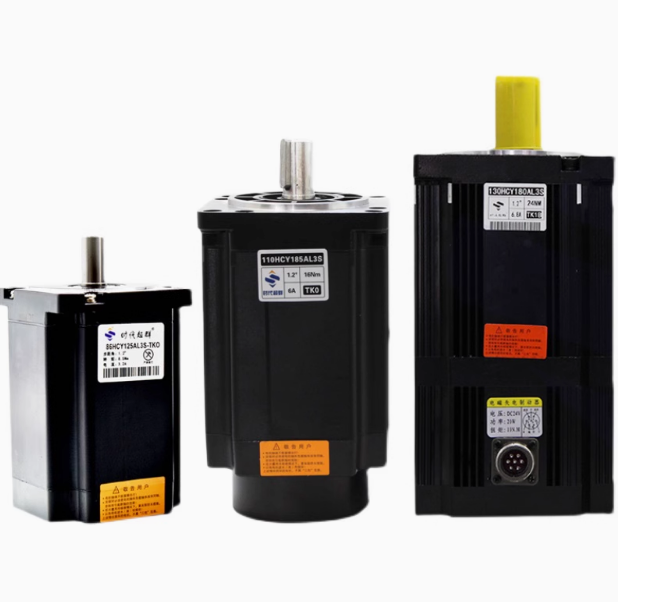

可搭配電機尺寸如下：
