閉環控制是如何提高電機精度的（wgb）

閉環控制通過引入反饋機制，實時監測并修正電機的實際運行狀態與目標值之間的偏差，從而顯著提升電機的精度。以下是閉環控制提高電機精度的具體原理和實現方式：

一、閉環控制的核心原理

閉環控制系統由控制器、執行器（電機）、傳感器和反饋回路組成，其工作原理可概括為：

1. 設定目標值：控制器根據應用需求設定電機的目標位置、速度或轉矩。

2. 實時反饋監測：傳感器（如編碼器、霍爾傳感器）持續采集電機的實際運行狀態（如當前位置、轉速）。

3. 偏差計算與修正：控制器將反饋值與目標值對比，計算偏差（誤差），并通過算法生成修正信號，調整電機的輸入（如電壓、電流），使實際值趨近于目標值。

4. 動態調節：上述過程持續循環，形成動態閉環，確保電機在負載變化、干擾等情況下仍能保持高精度運行。

二、閉環控制如何提升電機精度

1. 消除靜態誤差，提升定位精度

• 問題：開環控制（無反饋）中，電機可能因摩擦、齒輪間隙、溫度漂移等因素產生靜態誤差（如目標位置與實際位置偏差）。

• 閉環解決方案：

• 高分辨率傳感器：如23位****值編碼器可提供約50萬脈沖/轉的分辨率，將位置誤差縮小至微米級（如±0.001mm）。

• 實時修正：控制器通過PID算法（比例-積分-微分控制）持續調整電機輸出，消除累積誤差。例如，在機器人關節控制中，閉環系統可將重復定位精度從開環的±0.1°提升至±0.001°。

2. 抑制動態波動，提升速度穩定性

• 問題：開環控制下，電機轉速易受負載突變、電源電壓波動影響（如轉速波動達±5%）。

• 閉環解決方案：

• 快速響應算法：矢量控制（FOC）或直接轉矩控制（DTC）可實時監測轉矩和磁通，通過調整電流相位和幅值，將轉速波動控制在±0.1%以內。

• 前饋補償：結合負載模型預測干擾（如慣性負載變化），提前調整控制信號，減少動態響應時間（如從100ms縮短至10ms）。

3. 補償非線性因素，提升轉矩精度

• 問題：電機轉矩可能因磁飽和、齒槽效應等非線性因素產生脈動（如±5%轉矩波動）。

• 閉環解決方案：

• 電流環優化：通過閉環控制精確調節d-q軸電流，將轉矩脈動抑制至±1%以內。

• 諧波補償：針對特定頻率的轉矩波動（如6倍頻齒槽效應），通過注入反向諧波電流進行抵消。

4. 增強抗干擾能力，提升環境適應性

• 問題：外部干擾（如振動、溫度變化）可能導致電機性能下降。

• 閉環解決方案：

• 魯棒控制算法：如滑模控制（SMC）或H∞控制，通過設計不敏感于參數變化的控制器，保持系統穩定性。

• 多傳感器融合：結合加速度計、溫度傳感器數據，通過卡爾曼濾波算法估計真實狀態，提升抗噪能力（如信號噪聲比提升20dB）。

三、閉環控制的關鍵技術實現

1. 傳感器技術

• 編碼器：****值編碼器可直接輸出****位置，避免開環系統中的累積誤差；增量式編碼器需初始校準，但成本更低。

• 電流傳感器：高精度霍爾傳感器或磁阻傳感器可實時監測電機電流，為轉矩控制提供反饋。

• 溫度傳感器：PT100或NTC熱敏電阻可監測電機溫度，防止過熱導致的性能下降。

2. 控制算法

• PID控制：經典算法，通過調整比例（P）、積分（I）、微分（D）參數平衡響應速度和穩定性。

• 模型預測控制（MPC）：基于電機模型預測未來狀態，優化控制輸入，適合多變量耦合系統（如同時控制位置和轉矩）。

• 自適應控制：根據運行條件自動調整控制器參數（如負載變化時動態修改PID增益），提升魯棒性。

3. 通信與處理能力

• 高速通信：EtherCAT、Profinet等實時以太網協議可實現微秒級數據傳輸，確保反饋信號及時性。

• 高性能處理器：FPGA或ARM Cortex-M7等芯片可并行處理多路傳感器數據，支持復雜控制算法（如浮點運算延遲<1μs）。

四、閉環控制的應用案例

1. 工業機器人

• 場景需求：協作機器人關節需實現±0.01mm的重復定位精度和±0.1°的角度控制精度。

• 閉環方案：

• 采用23位****值編碼器+諧波減速器（回差<1弧分）。

• 結合前饋補償和滑模控制算法，消除機械間隙和外部振動影響。

2. 數控機床

• 場景需求：五軸加工中心主軸需在低速（10r/min）時輸出500N·m扭矩，同時保持轉速波動<±0.5r/min。

• 閉環方案：

• 使用磁編碼器（分辨率16位）+閉環矢量控制。

• 通過溫度補償算法抵消熱變形對精度的影響。

3. 半導體設備

• 場景需求：光刻機晶圓臺需實現納米級定位精度（±2nm）和微米級速度波動（±0.1μm/s）。

• 閉環方案：

• 采用激光干涉儀反饋+直線電機閉環控制。

• 結合主動振動隔離技術消除外部干擾。

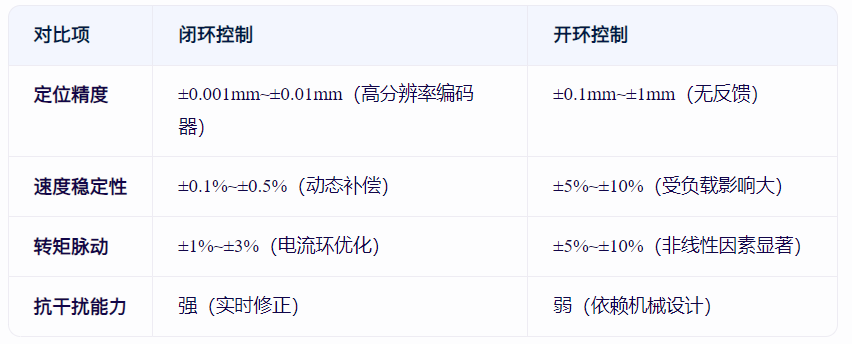

五、閉環控制與開環控制的精度對比
