我公司生產和銷售步進電機、步進電機驅動器、無刷直流電機、無刷直流電機驅動器、直流力矩電機、伺服電機、步進馬達ic、無刷馬達ic等控制電機相關產品。提供各種工控自動化解決方案。86步進電機系列主要應用于中小型雕刻機
般規格:
步距角：1.8°
工作電壓：24v
溫升：80k max
環境溫度：-20℃--+50℃
絕緣等級：b級
絕緣電阻：500vdc100mω min
絕緣強度：500vac50hz1ma min

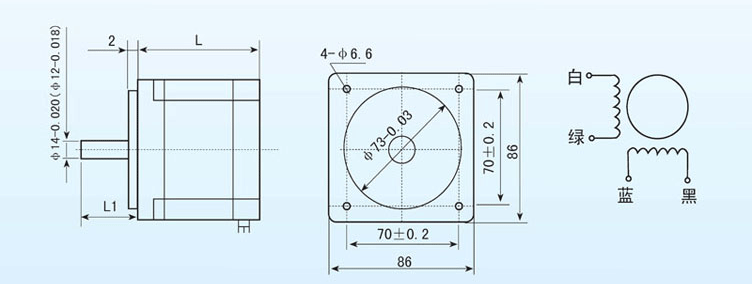

外形/ 電氣原理圖
技術數據
|
型號 |
相數 |
工作電壓v |
|
|
電感 |
|
機身長l |
軸長l1 |
軸徑mm |
重量kg |
配套驅動器 |
|
86byg250-65 |
2 |
24-34 |
3 |
0.8 |
3.35 |
2.8 |
65 |
32 |
12 |
1.80 |
zd-6560-v4/ v4c |
|
86byg250-80 |
2 |
24-80 |
4 |
1.5 |
8.1 |
4.0 |
80 |
32 |
14 |
2.30 |
2hd5050 2hd8080 |
|
86byg250-98 |
2 |
24-80 |
4 |
0.9 |
7.4 |
7.5 |
98 |
32 |
14 |
3.00 |
2hd5050 2hd8080 |
|
86byg250-113 |
2 |
24-80 |
4 |
1.2 |
11.0 |
8.5 |
113 |
32 |
14 |
3.65 |
2hd5050 2hd8080 |
|
86byg250-113（雙） |
2 |
24-80 |
4 |
1.2 |
11.0 |
8.5 |
113 |
32 |
14 |
3.65 |
2hd5050 2hd8080 |
|
86byg250-150 |
2 |
24-80 |
4 |
1.0 |
9.7 |
12 |
150 |
32 |
14 |
5.20 |
2hd5050 2hd8080 |
|
|
2 |
24-80 |
4 |
1.0 |
9.7 |
12 |
150 |
32 |
14 |
5.20 |
2hd5050 2hd8080 |
以上僅為常規產品， 可根據客戶需要定做各種尺寸的派生產品
出軸方式可根據客戶訂做。數量在10-50臺起訂。
詳情請聯系李先生 ：13391588772 qq ：1084296688
雕刻機步進系統--電源-控制器- -驅動器--步進電機 ，缺一不可
推薦驅動器如下：
|
driver:39.57.86及3a以下電機 |
| 工作電壓 |
7-32v |
| 額定電流 |
0.6-3a |
| 驅動器細分 |
整步、二細分、八細分、十六細分可調 |
| 基本特點 |
接口采用超高速光耦隔離，抗高頻干擾能力強 |
過熱自動保護 、自動半流鎖定 、衰減4檔可調 、支持脫機、使能、鎖定等功能 |
| zd-6560-v4 零售價格105元 |
說明書下載 |
 zd-6560-v4 說明書.pdf |
|
|
| 工作電壓 |
7-32v |
| 額定電流 |
0.6-3a |
| 驅動器細分 |
整步、二細分、八細分、十六細分可調 |
| 基本特點 |
接口采用超高速光耦隔離，抗高頻干擾能力強 內部調速脈沖 |
過熱自動保護 、自動半流鎖定 、衰減4檔可調 、支持脫機、使能、鎖定等功能 |
| zd-6560-v4c零售價格115元 |
說明書下載 |
 zd-6560-v4c 說明書.doc |
|
|
| 工作電壓 |
24-80v |
| 額定電流 |
1.8-6a |
| 驅動器細分 |
1.2.4.8.16.32.64.128.256/5.10.20.25.50.100.200 |
| 基本特點 |
電流閉環控制，可實現缺相保護，避免電機在缺相情況下繼續運行 |
預留編碼器接口（定做）可實現誤差補償、堵轉保護 獨特的斷電相位記憶功能，避免開機時電機尋找相位抖動 |
| zd-6560-v4c零售價格115元 |
說明書下載 |
2hd8080ab數字伺服步進驅動器.doc |
|
|
| 工作電壓 |
20-50v |
| 額定電流 |
1.5-5a |
| 驅動器細分 |
1.2.4.8.16.32.64.128.256/5.10.20.25.50.100.200 |
| 基本特點 |
電流閉環控制，可實現缺相保護，避免電機在缺相情況下繼續運行 |
預留編碼器接口（定做）可實現誤差補償、堵轉保護 獨特的斷電相位記憶功能，避免開機時電機尋找相位抖動 |
| 2hd8080 零售價格280元 |
說明書下載 |
2hd5050數字伺服步進驅動器.doc |
控制器推薦：單軸控制器 兩軸控制器 四軸控制器
參數介紹可點擊型號進入淘寶店鋪
| 型號 |
輸入電源(v) |
****頻率 |
編程條數 |
輸入點(i) |
輸出點(0) |
升降曲線 |
尺寸（mm） |
其它 |
| mc-10 |
12-24vdc |
|
|
|
|
|
96*69*22 |
|
| cl-01a |
12-24vdc |
42.5khz |
99 |
4 |
2 |
99 |
101*52.5*55.45 |
|
| dy-i |
220vac |
40.0khz |
99 |
6 |
3 |
2 |
120*96*96 |
|
| cm20l-20 |
雙路隔離5-24v |
150khz |
999 |
10 |
10 |
自定義 |
172*94*30 |
|
| cm20l-40 |
雙路隔離5-24v |
150khz |
999 |
10 |
10 |
自定義 |
172*94*30 |
電子齒輪、圓弧插補、記憶鎖 |
聯系方式：
李先生
010-87197282-802
13391588772
