1）控制器簡介簡略地講控制器是由周邊器件和主芯片（或單片機）組成。
周邊器件是一些功能器件，如執行、采樣等， 它們是電阻、傳感器、橋式開關電路，以及輔助單片機或?qū)Ｓ眉呻娐吠瓿煽刂七^程的器件；單片機也稱 微控制器，是在一塊集成片上把存貯器、有變換信號語言的譯碼器、鋸齒波發生器和脈寬調制功能電路以 及能使開關電路功率管導通或截止、通過方波控制功率管的導通時間以控制電機轉速的驅動電路、輸入輸 出端口等集成在一起，而構成的計算機片。這就是電動自行車的智能控制器，它是以“傻瓜”面目出現的高 技術產品。 控制器的設計品質、特性、所采用的微處理器的功能、功率開關器件電路及周邊器件布局等，直接關系到 整車的性能和運行狀態，也影響控制器本身性能和效率。不同品質的控制器，用在同一輛車上，配用同一 組相同充放電狀態的電池，有時也會在續駛能力上顯示出較大差別。
2）控制器的型式目前，電動自行車所采用的控制器電路原理基本相同或接近。 有刷和無刷直流電機大都采用脈寬調制的 PWM 控制方法調速，只是選用驅動電路、集成電路、開關電路 功率晶體管和某些相關功能上的差別。元器件和電路上的差異，構成了控制器性能上的不大相同。控制器 從結構上分兩種，我們把它稱為分離式和整體式。 1、分離式：所謂分離，是指控制器主體和顯示部分分離。后者安裝在車把上，控制器主體則隱藏在車體包 廂或電動箱內，不露在外面。這種方式使控制器與電源、電機間連線距離縮短，車體外觀顯得簡潔。 2、一體式：控制部分與顯示部分合為一體，裝在一個精致的專用塑料盒子里。盒子安裝在車把的正中，盒 子的面板上開有數量不等的小孔，孔徑 4-5mm，外敷透明防水膜。孔內相應位置設有發光二極管以指示車 速、電源和電池剩余電量。
3）控制器的保護功能保護功能是對控制器中換相功率管、電源免過放電，以及電動機在運行中因某種故障或誤操作而導致的可 能引起的損傷等故障出現時，電路根據反饋信號采取的保護措施。電動自行車基本的保護功能和擴展功能 如下： 1、制動斷電：電動自行車車把上兩個鉗形制動手把均安裝有接點開關。當制動時，開關被推押閉合或被斷 開，而改變了原來的開關狀態。這個變化形成信號傳送到控制電路中，電路根據預設程序發出指令，立即 切斷基極驅動電流，使功率截止，停止供電。因而，既保護了功率管本身，又保護了電動機，也防止了電 源的浪費。 2、欠壓保護：這里指的是電源的電壓。當放電最后階段，在負載狀態下，電源電壓已經接近“放電終止電 壓”，控制器面板（或儀表顯示盤）即顯示電量不足，引起騎行者的注意，計劃自己的行程。當電源電壓已 經達到放終時，電壓取樣電阻將分流信息饋入比較器，保護電路即按預先設定的程序發出指令，切斷電流 以保護電子器件和電源。 3、過流保護：電流超限對電機和電路一系列元器件都可能造成損傷，甚至燒毀，這是****應當避免的。控 制電路中，必須具備這種過電流的保護功能，在過流時經過一定的延時即切斷電流。 4、過載保護：過載保護和過電流保護是相同的，載重超限必然引起電流超限。電動自行車說明書上都特別 注明載重能力，但有的騎行者或未注意這一點，或抱著試一下的心理故意超載。如果沒有這種保護功能， 不一定在哪個環節上引起損傷，但首當其沖的就是開關功率管，只要無刷控制器功率管燒毀一只，變成兩 相供電后電動機運轉即變得無力，騎行者立即可以感覺到脈動異常；若繼續騎行，接著就燒毀第 2 個、第 3 個功率管。有兩相功率管不工作，電動機即停止運行，有刷電機則失去控制功能。因此，由過載引起的 過電流是很危險的。但只要有過電流保護，載重超限后電路自動切斷電源，因超載而引起的一系列后果都 可以避免。 5、欠速保護：仍然屬于過流保護范疇，是為不具備 0 速起步功能的無刷控制系統而設置。 6、 限速保護： 是助力型電動自行車獨有的設計控制程序。 車速超過某一預定值時， 電路停止供電不予助力。 對電動型電動自行車而言，統一規定車速為 20km/h，車用電動機在設計時，額定轉速就已經設定好了，控 制電路也已經設好。電動自行車只能在不超過這個速度狀態下運行。

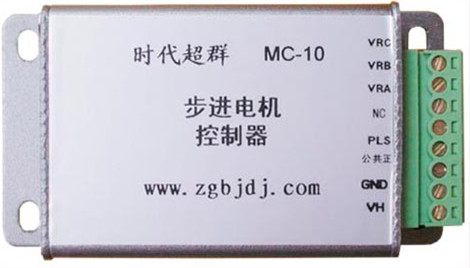

經濟性控制器：
產品展示：http://item.taobao.com/item.htm?spm=11040ywO.3-6poUO.h-3*nxlz&id=13646409652&

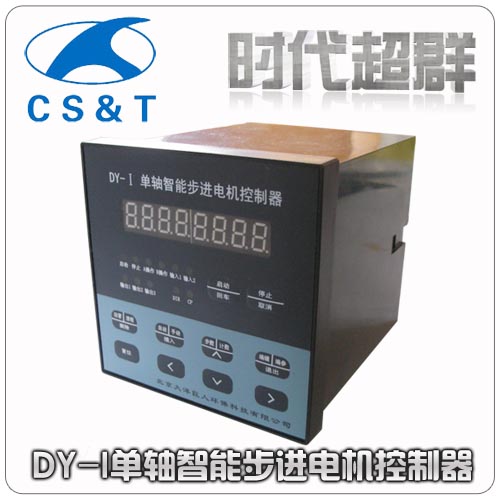

可編程控制器：
