交流異步電機調速器

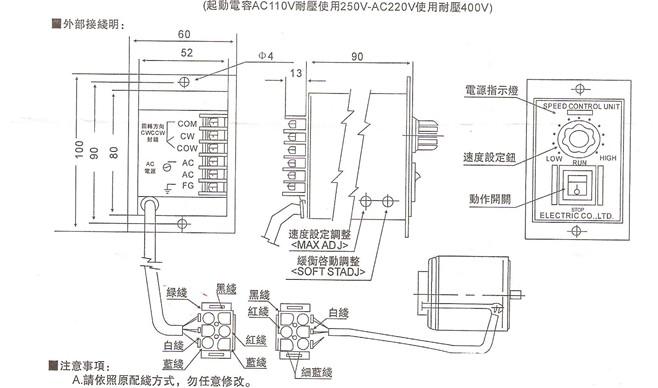

1、接線：
（1）AC接220V電源
（2）COM正反轉轉換，COM和CCW相接正轉，COM和CW相接反轉。
（3）FG接地
2、調試：

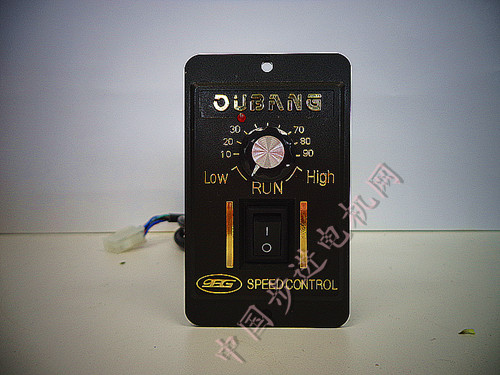

首先將調速控制電位器旋鈕順時針旋到底（****），然后用螺絲刀順時針調微調（+方向），電機轉速加快，以調到電機轉速最快有沒有嗡嗡聲和電機不會振動為準，此時電機調速線圈兩端的電壓為交流17-24V（各種品牌的電機會有差異），反之，逆時針旋轉（-方向）。
3、抗干擾性：在普通型的基礎上增加了抗干擾功能，適用于高頻干擾嚴重的環境使用。
注意事項：
1、請依照原配線方式，勿任意修改；
2、使用時，請先將外部速度紐調整至“0”，以避免產生瞬時大電流，造成控制器****損壞；
3、此產品采用發電機回授電壓控制，若采用其他品牌電機，其發電機回授電壓須做調整。

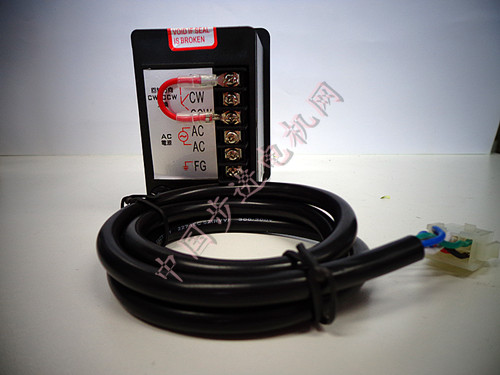

4、欲變化馬達運轉方向，只要換裝控制器背面，接線座上之跳線，
（1）選擇COM與CW短接，則電機順時針旋轉；
（2）選擇COM與CCW短接，則電機逆時針旋轉；
轉換方向時，須等電機停止運轉后，才可行之。
5、動作關閉只要抑制電機動作或停止，不做電源中段使用；
6、長時間不適用，請將電源關閉；
7、請避免安裝在有研磨液體可能濺到的地方，或有腐蝕性氣體的地方。
