一 概述： |
|

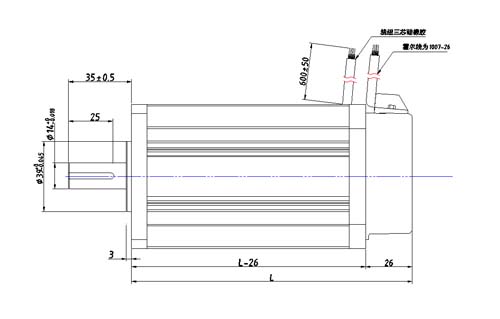

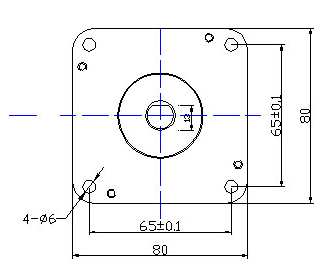

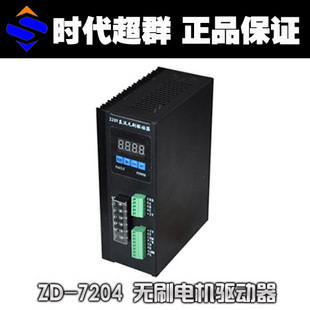

220VAC主要采用國際****電機專用數字處理器DSP為核心配以高速度數字邏輯芯片高品質功率模塊，組成具有集成度高、體積小、保護完善、接線簡潔明了、可靠性高等一系列優點。該驅動器可提供：操作面板速度設定，外部模擬電壓調速、外部電位器調速，脈寬調速等功能。采用高速核心控制部件控制，具有操作安全（控制部件和功率部件全隔離）、調速方式靈活多樣、轉速即時顯示、保護功能齊全、功率部件提供硬件保護等特點。
|
|

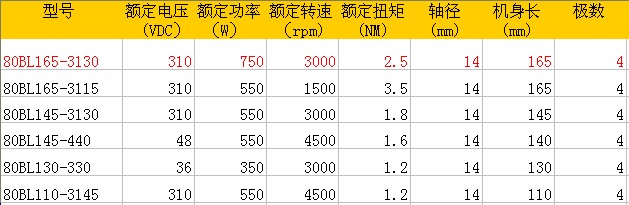

二 產品特征: |
|
1.系統特性：
輸入電源AC200/220[-25% __+20%] 50/60Hz
連續輸出電流: 4.2A
****輸出電流: 9.9A
使用溫度0~+45
保存溫度-20~+85
使用及保存濕度<85% [不結霜條件]
構造 壁掛箱體式 尺寸：長170*寬65*高118
2.基本特性
冷卻方式 ： 散熱器方式
控制信輸入輸出信號 ：全隔離
保 護 機 能： 過電流 過負荷過熱過速度過電壓欠壓控制電源異常
面 板 界 面 ：4位LED顯示4位按鍵操作
3.安裝注意事項
1請將驅動器安裝在干燥且通風良好的場所
2請盡量避免驅動受到振動或撞擊
3盡一切可能防止金屬粉塵及鐵宵進入驅動器內
4安裝時請確認驅動器固定不易松動脫落
5端子臺的聯接端子必須使用帶有絕緣保護的端子
|
|
三 接口及控制信號: |
|
|
序號 |
名稱 |
說明 |
|
1 |
AC1 |
交流220VAC |
|
2 |
AC2 |
交流220VAC |
|
3 |
FG |
地線 |
|
4 |
MA |
無刷電機繞組C相( U ) |
|
5 |
MB |
無刷電機繞組B相( V ) |
|
6 |
MC |
無刷電機繞組A相( W ) |
|
|
霍爾信號傳感器: |
|
序號 |
名稱 |
說明 |
|
1 |
GND |
霍爾傳感器電源地線 |
|
2 |
HA |
霍爾傳感器A相 |
|
3 |
HB |
霍爾傳感器B相 |
|
4 |
HC |
霍爾傳感器C相 |
|
5 |
+5V |
霍爾傳感器電源輸入端 |
|
|
控制端子: |
|
序號 |
名稱 |
說明 |
|
1 |
+5V |
信號公共電源輸出端口 |
|
2 |
SV |
信號輸入端口 |
|
3 |
COM |
公共端口 |
|
4 |
F/R |
正反轉控制端口 |
|
5 |
EN |
控制信號使能端口 |
|
6 |
BR |
控制信號剎車端口 |
|
7 |
ALARM |
報警輸出端 |
|
8 |
PG |
速度信號輸出端 |
|
|
四 功能與使用： |
|
調速方式 |
|
本驅動器提供以下兩種調速方式用戶可任選一種：
面板電位器調速:在面板控制模式下，當電機沒有運轉時，通過設定系統參數設定電機運轉的目標轉速。在電機運轉過程中，可以按面板上的“+”鍵和“-”鍵調整轉速值，設定轉速后按下“ENTER”鍵，運轉轉速會跟蹤到設定轉速。
外部輸入調速將外接電位器的兩個固定端分別接于驅動器的COM和+5v一端，將調節端接于SV端即可使用外接電位器(10K~50K)調速,也可以通過其它的控制單元(如PLC、單片機等）輸入模擬電壓到SV端實現調速（相對于GND）,SV端口的接受范圍為DC OV~+5V，對應電機轉速為0~額定轉速。
也可使用外部數字信號調速：在SV與GND之間可以施加幅值為5V，頻率為1KHz~2KHz的脈寬數字信號（PWM）進行調速，電機轉速受其占空比線性調節。這時可以通過調整R-SV電位器對SV數字信號幅值進行0~1.0比率 衰減處理，一般將R-SV調到1.0，對SV輸入數字信號不做衰減處理。
|
|
電機運行/停止控制（EN） |
|
通過控制端子EN相對于COM的通、斷可以控制電機的運行和停止。當與端子GND接通時電機運行反之電機停止。使用運行／停止端控制電機停止時，電機為自然停車，其運動規律與負載慣性有關。
|
|
電機正/反轉控制（F/R) |
|
通過控制端子F/R與端子COM的通、斷可以控制電機的運轉方向。當F/R與端子GND不接通時，電機順時針運行（面對電機軸），反之則電機逆時針方向運轉。
|
|
制動停機(BREAK) |
|
通過控制端子BK扮與端子COM的通、斷可以控制電機的制動停機。當控制端子BK與端子GND斷開時，電機運行，接通時電機快速制動停止，制動停機比自然停機快，具體停機時間與用戶系統的負載慣量有關。因制動停機對電氣和機械均有沖擊，如無特殊停機要求應采用自然停機。
|
|
電機轉速信號輸出(PG) |
|
速度脈沖輸出，該端口為OC輸出(30V/10mA max)，要得到信號應與電源之 間接3KΩ~10KΩ上拉電阻。該端將輸出頻率與電機轉速成正比的固定脈 寬(50uS)負脈沖串，電機每轉的輸出脈沖個數為N, N為電機的極對數。
|
|
報警輸出 |
|
驅動器報警輸出，該端口為OC輸出(30V/10mA max)。要得到信號應與電源之間接3KΩ~10KΩ上拉電阻。報警時該端與COM導通（低電平），同時驅動器自行停止工作處于報警狀態。
|
