57三相步進電機57BYG350-79(57HCY79A3-TF0)

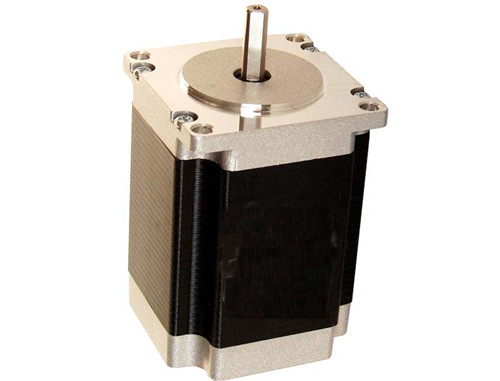

電機實物圖
電機外形尺寸圖
電氣參數
|
型號 |
相數 |
步距角 |
扭矩(Nm) |
電流
(A) |
電阻
(Ω) |
電感
(mH) |
繞組 |
機身長(mm) |
止口
(mm) |
孔距
(mm) |
軸長(mm) |
軸徑
(mm) |
出軸 |
出線 |
重量
(KG) |
|
57BYG350-79 |
3 |
1.2° |
1.2 |
4 |
0.8 |
1.5 |
星形 |
79 |
38 |
47.14 |
21 |
8 |
扁 |
3 |
1.1 |
電機測試數據
57三相步進電機57BYG350-79空載轉速及****啟動頻率測試結果：
|
脈沖數（個/秒） |
空載****轉速（rpm） |
****啟動頻率（Kpps） |
|
400 |
2350 |
3.85 |
|
500 |
2700 |
4.1 |
|
600 |
1400 |
5.3 |
|
800 |
1800 |
6.8 |
|
1000 |
1480 |
7.4 |
|
1200 |
1250 |
9.1 |
|
2000 |
730 |
16.9 |
|
3000 |
490 |
24 |
|
4000 |
365 |
24 |
|
5000 |
290 |
24 |
|
6000 |
240 |
24 |
|
10000 |
145 |
24 |
|
12000 |
118 |
24 |
|
20000 |
75 |
24 |
|
30000 |
49 |
24 |
|
60000 |
24 |
24 |
