一種用于導絲橫動裝置的單電機驅動多單元聯動機構，由兩個以上的導絲橫動裝置構成，任意一個導絲橫動裝置均由兩個翼輪和一個電機構成，任意一個導絲橫動裝置中的兩個翼輪均通過傳動機構與電機連接，兩個翼輪的軸心之間設置有間距、旋轉方向相反，導絲橫動裝置沿直線方向并列間隔設置，相鄰的兩個導絲橫動裝置中的翼均交錯避讓設置，任意一個導絲橫動裝置中、電機的輸出軸或者傳動機構均各自與一個帶輪或齒形帶輪連接，帶輪或齒形帶輪均同時與一根呈閉合環狀的傳動帶或雙面齒形帶連接，傳動帶或雙面齒形對并列設置的多個導絲橫動裝置中的電機實現限止，實現了所有導絲橫動裝置中的翼輪的同步運動，可適合多個單電機驅動橫動導絲裝置的同步聯動。
    1．一種用于導絲橫動裝置的單電機驅動多單元聯動機構，由兩個以上的單電機傳動導絲橫動裝置構成，其特征在于：任意一個單電機傳動導絲橫動裝置中、電機的輸出軸或者傳動機構均各自與一個同步帶輪或者齒形帶輪連接，所有的同步帶輪或者齒形帶輪均同時與一根呈閉合環狀的傳動帶或雙面齒形帶連接。
    2．如權利要求1所述的一種用于導絲橫動裝置的單電機驅動多單元聯動機構，其特征在于：任意一個所述的單電機傳動導絲橫動裝置均由兩個翼輪和一個電機構成，任意一個所述的翼輪上均各自設置有兩個以上的翼，任意一個單電機傳動導絲橫動裝置中、所述的兩個翼輪均通過傳動機構與所述的電機連接，兩個翼輪的軸心之間設置有間距，兩個翼輪的旋轉方向相反，所述的單電機傳動導絲橫動裝置沿直線方向并列間隔設置，任意相鄰的兩個單電機傳動導絲橫動裝置中的翼均交錯避讓設置。
    3．如權利要求2所述的一種用于導絲橫動裝置的單電機驅動多單元聯動機構，其特征在于：任意一個單電機傳動導絲橫動裝置中的翼均延伸到相鄰的單電機傳動導絲橫動裝置中翼尖的旋轉圓周以內，并且與該相鄰的單電機傳動導絲橫動裝置中的翼輪和翼的任意部分在任意角度的旋轉位置上均保持間隙。    一種用于導絲橫動裝置的單電機驅動多單元聯動機構技術領域：
    本發明涉及機械領域，尤其涉及紡織機械，特別涉及卷繞機的導絲橫動裝置，具體的是一種用于導絲橫動裝置的單電機驅動多單元聯動機構。
    背景技術：
    卷繞機卷繞紗線的過程中，紗線需要由導紗機構驅動，在一定范圍內橫向運動，并且，紗線橫向運動的頻率需要和卷繞輪的轉速相配合。為了提高卷繞質量和卷繞過程中的紗線防疊要求，需要導紗橫動裝置的與卷繞輪的速度精確配合，有必要使用單電機傳動導絲橫動機構適應高變速運動。但是現有技術中，要使多個單電機驅動頭導絲橫動裝置同步，同相位差控制需要復雜的控制系統。
    發明內容：
    本發明的目的是提供一種用于導絲橫動裝置的單電機驅動多單元聯動機構，所述的這種用于導絲橫動裝置的單電機驅動多單元聯動機構要解決現有技術中的多個單電機傳動導絲橫動機構的同步、同相位差控制難的技術問題。
    本發明的這種用于導絲橫動裝置的單電機驅動多單元聯動機構由兩個以上的單電機傳動導絲橫動裝置構成，任意一個單電機傳動導絲橫動裝置中，電機的輸出軸或者傳動機構均各自與一個傳動帶輪或者齒形帶輪連接，所有的傳動帶輪或者齒形帶輪均同時與一根呈閉合環狀的傳動帶或雙面齒形帶連接。
    進一步的，任意一個所述的單電機傳動導絲橫動裝置均由兩個翼輪，一組傳動機構和一個電機構成，任意一個單電機傳動導絲橫動裝置中，兩個翼輪均通過傳動機構與各自的電機連接，兩個翼輪的旋轉方向相反，所    述的單電機傳動導絲橫動裝置沿直線方向并列間隔設置，任意相鄰的兩個單電機驅動單電機傳動導絲橫動裝置中的翼均交錯避讓設置。
    進一步的，任意…一個單電機傳動導絲橫動裝囂中的翼均延伸到相鄰的單電機傳動導絲橫動裝置中翼尖的旋轉圓周以內，并且與該相鄰的單電機傳動導絲橫動裝置中的翼輪和翼的任意部分在任意角度的旋轉位置上均保持間隙。
    本發明的工作原理是：在任意一個導絲橫動裝黃中，兩個翼輪由一個電機通過傳動機構驅動，兩個翼輪的旋轉方向相反、旋轉速度相等。所有導絲橫動裝置中的電機均通過傳動帶輪或齒形帶輪連接到同一根傳動帶或雙面齒形帶，在傳動帶或雙面齒形帶的限止卜，實現了相鄰的翼在互不干擾的狀態下同步運動和翼輪同步相位差。
    本發明與已有技術相對照，其效果是積極和明顯的。本發明利用一根傳動帶或雙面齒形對多個并歹0設置的導絲橫動裝置中的電機實現限止，實現了所有導絲橫動裝置中的翼輪的同步運動，保證了所有導絲橫動裝置中的翼輪的相位差不變。
    附圖說明：

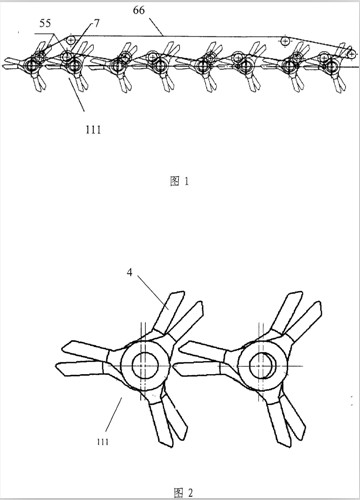

    圖1是本發明的一種用于導絲橫動裝置的單電機驅動多單元聯動機構的示意圖。
    圖2是本發明的一種用于導絲橫動裝置的單電機驅動多單元聯動機構中的相鄰的兩個導絲橫動裝置的翼輪的位置關系示意圖。

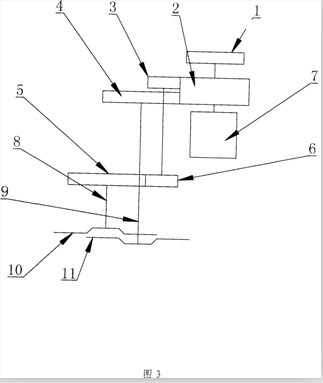

    圖3是本發明的一種用于導絲橫動裝置的單電機驅動多單元聯動機構中的導絲橫動裝置的結構示意圖。
    具體實施方式：
    如圖l、圖2所示，本發明的一種用于導絲橫動裝置的單電機驅動多單元聯動機構由兩個以上的單電機傳動導絲橫動裝置111構成，任意一‘個    單電機傳動導絲橫動裝置11 1中、電機7的輸出軸或者傳動機構均各自與一個傳動帶輪或者齒形帶輪55連接，所有的傳動帶輪或者齒形帶輪55均同時與一根呈閉合環狀的傳動帶或雙面齒形帶66連接。
    其中，任意一個所述的單電機傳動導絲橫動裝置11 1均由兩個翼輪10和一個電機7構成，任意一個所述的翼輪10、11上均各自設置有兩個以上的翼4，任意一個單電機傳動導絲橫動裝置ll1中、所述的兩個翼輪10、11均通過傳動機構與所述的電機7連接，兩個翼輪10、11的旋轉方向相反，所述的單電機傳動導絲橫動裝置11 l沿直線方向并列間隔設置，任意相鄰的兩個單電機傳動導絲橫動裝置11 l中的翼4均交錯避讓設置。
    進一步的，任意一個單電機傳動導絲橫動裝置11 l中的翼4均延伸到相鄰的單電機傳動導絲橫動裝置111中翼尖的旋轉圓周以內，并且與該相鄰的單電機傳動導絲橫動裝置1】1中的翼輪10、11和翼4的任意部分在任意角度的旋轉位置上均保持間隙。
    進一步的，如圖3所示，本發明的用于單電機傳動導絲橫動裝置的單電機驅動多單元聯動機構中的單電機傳動導絲橫動裝置中，所述的電機7的輸出軸上固定設置有一個第…齒輪2，與電機軸平行地設置有一個第～一軸8和一個第二軸9，所述的第一軸8的兩端固定設置有一個第二齒輪3和一個第三齒輪6，所述的第二齒輪3與所述的第一齒輪2嚙合，所述的第二軸9的一端固定設置有一個第四齒輪4，所述的第四齒輪4的下方設置有一個第五齒輪5，所述的第五齒輪5與第四齒輪4之間設置有偏心距，第四齒輪4與第一齒輪2嚙合，第五齒輪5與第三齒輪6嚙合，第一翼輪10同軸連接在第五齒輪5的端部，第二翼輪11同軸固定在第二軸9的另一端，第二軸9穿過第五齒輪5、穿過第一翼輪lO，第一翼輪10與第二翼輪11之間設置有間隙并上下疊置。
    在本實施例中，電機7通過齒輪傳動裝置帶動第一翼輪10和第二翼輪1l以相反方向轉動，并且其轉速相等，兩個反向運動的第…翼輪10和    說明書第4／4頁第二翼輪11的****在其運動軌跡中具有確定的交會點，這些交會點按均勻的圓心角分布在旋轉圓周上，當?shù)谝灰磔?0和第二翼輪11分別有兩個翼時，交會點的角向距離為90度，當?shù)谝灰磔? O和第二翼輪11分別有三個翼時，交會點的角向距離為60度，第一翼輪10和第二翼輪11的****相鄰的兩個交會點是紗線橫動運動的換向點；第一翼輪10和第二翼輪11之間設置的偏心距可便于紗線抓住和摘下；第～一翼輪10和第二翼輪1l導引紗線在換向點之間的距離內運動，在這段距離的端頭，第一翼輪1 0的翼端遇第二翼輪11的翼端，第二翼輪11將紗線從第一翼輪10的翼端摘下。在任意一個單電機傳動導絲橫動裝置111中，兩個翼輪10、11由一個電機3通過傳動機構驅動，兩個翼輪10、11的旋轉方向相反、旋轉速度相等，所有單電機傳動導絲橫動裝置11 1中的電機3均通過傳動帶輪或者齒形帶輪55連接到同一根傳動帶或雙面齒形帶66，在傳動帶或雙面齒形帶66的限止下，實現了所有單電機傳動導絲橫動裝置11 1中的翼輪10、1l的同步運動，并保證了相鄰的翼4在互不干擾的狀態下同步運動，各單電機驅動單電機傳動導絲橫動裝置的翼輪10、11的相位差不變。
