1 插補功能

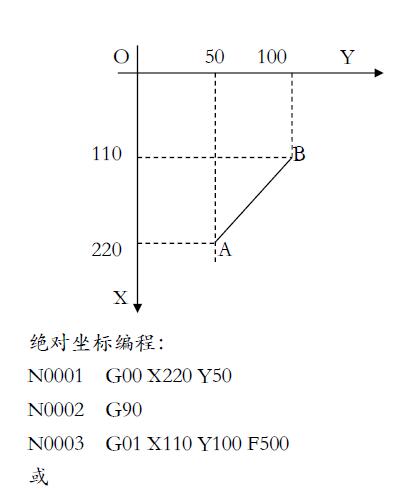

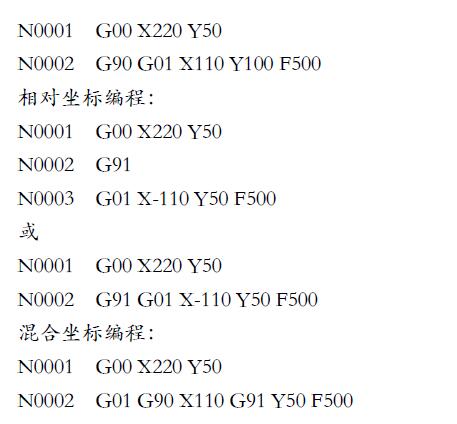

插補是指2個軸或多個軸同時運行，運動合成的軌跡符合確定的數學關系。插補時控制的運動軸稱為聯動軸，聯動軸的移動量、移動方向和移動速度在整個運動過程中同時受控，以形成需要合成的運動軌跡。 直線插補：進給軸合成運動軌跡從起點到終點的一條直線。 圓弧插補： X 軸和Y 軸合成的運動軌跡半徑有R 指定的從起點到終點的圓弧。 2 ****坐標編程和相對坐標編程 編寫程序時，需要給定軌跡終點或目標位置的坐標值，按編程方式分為****坐標編程、相對坐標編程和混合坐標編程 使用X，Y，Z，C 軸****坐標值編程稱為****坐標編程 使用X，Y，Z，C 軸的相對位移量編程稱為相對坐標編程 允許在同一指令中X，Y，Z，C 軸分別使用****坐標編程和相對坐標編程，稱為混合坐標編程。 舉例：A→B 直線插補
上述中，G00 指令功能是快速定位，G01 指令功能是直線插補，G90 指令功能是****編程模式，G91 指令功能是增量編程模式。
3 基本概念 控制軸：X,Y,Z,C，其中X,Y,Z,C 軸直線插補，XY 軸可實現圓弧插補。刀具運行方向：刀具接近工件的方向是負方向，刀具遠離工件的方向是正方向。刀具運動軌跡：刀具沿直線運動功能叫做直線插補，刀具沿圓弧運動功能叫圓弧插 補進給功能：在加工過程中，需要指定加工時的刀具移動速度，指定加工速度的功能叫做進給功能。進給功能指令為F，單位毫米/分，如F700，則刀具移動速度為700毫米/分。 輔助功能：反轉等功能，這些控制機床中各個設備開關的功能叫做輔助功能，輔助功能指令為M程序功能：控制機床讓機床按照用戶的要求進行動作，而向數控系統發出的一組指令，被稱作程序或加工程序。

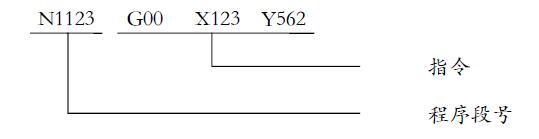

4 程序的構成介紹 ◆ 程序名稱的命名 U 盤中命名規則：漢字、數字、字母都可以，只要不超過9 個字符。導入控制器可以另存為新名字。 在控制器中編寫的程序命名方式：直接輸入不超過4 位的數字。 ◆ 程序段格式 程序段由程序段號和指令構成。

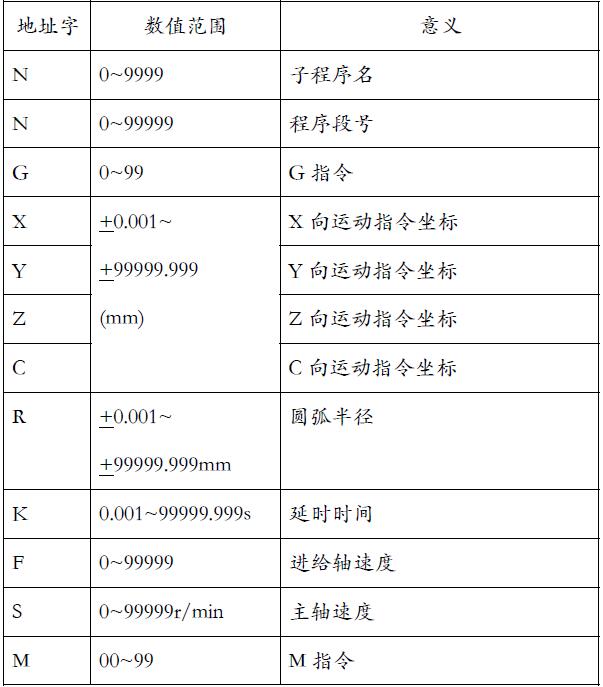

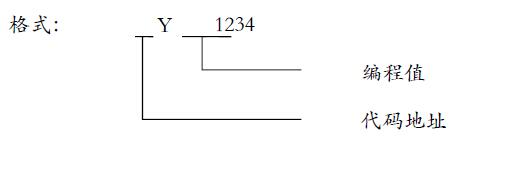

程序詳細規則： ·一個程序段由一個或多個程序字組成。程序字通常由地址字和地址字后的數字和符號組成。每個程序字，都是以字母開頭，后面跟隨一串?dāng)?shù)字。 ·上一程序段已寫明而本程序段里不發生變化的那些字仍然有效，可以不再重寫。 ·對于程序字，可簡寫。比如G00 可寫為G0，M01 可寫為M1，M08 可寫為M8。同理，對于子程序名或程序段號，N0001、N001、N01 都等同于N1。 ·不允許有空程序行。 ·程序段中不允許有注釋。 ·程序段號用來標識組成程序的每一個程序段， 它由字母N 后面跟數字0～99999 組成,程序段號必須寫在每一段的開始。在一個程序中,程序段號可以采用00001～99999 中的任意值,但各程序段號原則上應按其在程序中的先后次序由小到大排列。為了便于在需要的地方插入新的程序段，建議在編程時不要給程序段以連續序號。 ·一個程序段，最多允許4 個M 功能。 ·G60 G64 必須單獨一行 ◆代碼字 代碼字用于命令控制器完成控制功能的基本代碼單元，代碼字由一個英文字母（稱為代碼地址）和其后的數值（稱為代碼值，為有符號數和無符號數）構成。代碼地址規定了其后代碼的意義，在不同的代碼字組合情況下，同一個代碼地址可能有不同的意義。
本系統不要求每個程序段都具有上面這些指令，但在每個程序段中，指令要遵照一定格式來排列。每個功能字在不同的程序段中可能有不同的含義，詳見具體指令。

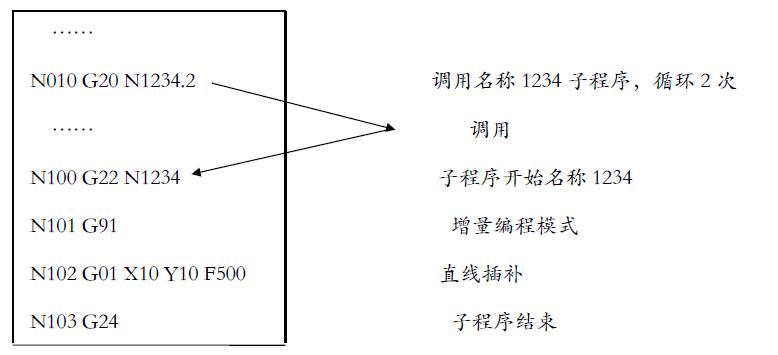

◆主程序和子程序 為了簡化編程，在一個加工程序中，如果其中有些加工內容完全相同或相似，可以把重復的程序按一定的格式編成可以調用的子程序。能調用此程序的程序被稱為主程序，被調用的程序稱為子程序。子程序以指令G22 開始，G24 結束。 舉例：
