2016 款CM45L系列是在原有 CM45L系列 基礎上升級改造的全新產品。系統更加穩定可靠，脈沖頻率****可達 400K，4 個進給軸，1個模擬主軸，2ms 高速插補，極大的提高了零件的加工速度，精度和表面質量。采用國際上通用的 G 代碼編程方式，USB接口，支持 U 盤文件操作和圖片的導入。作為 CM45L系列 的升級產品，在系統的穩定性方面****大大提高，脈沖頻率的提高，使控制系統****加工速度大大提升。可廣泛作為雕刻機、電焊機、數控機床、切割機，激光照排、繪圖儀、貼標機、包裝機械等控制系統。
2016年新款CM45L系列后蓋接口布局 與 I/O 接口連接

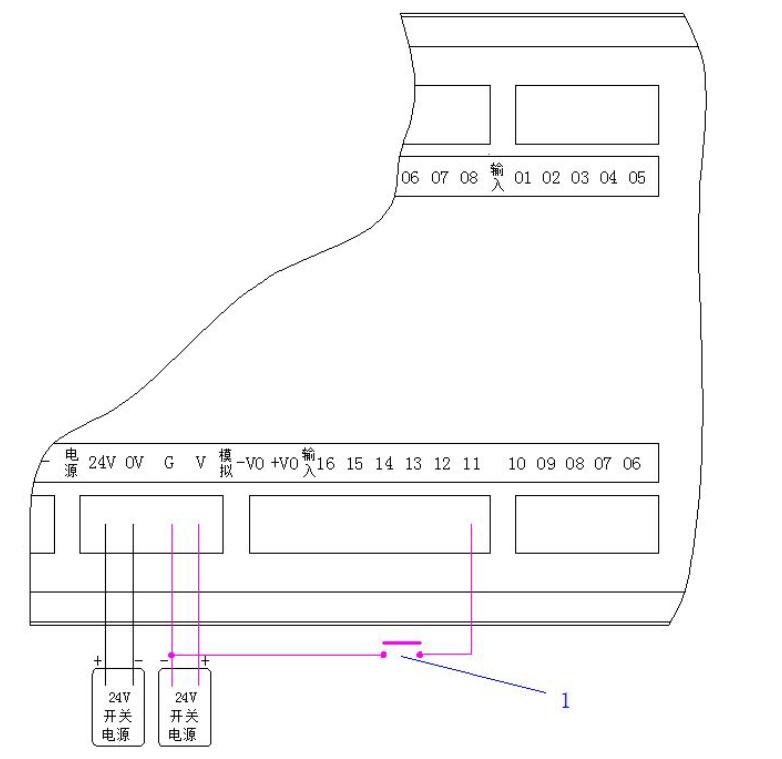

·輸入信號 輸入信號是指 IO 電源的-24V 通過按鍵、開關等接入輸入口，當接通時，輸入信號有效，當斷開時輸入信號無效。 2016 款 CM45L系列 輸入口 01~16，16 路輸入口配合 IO 設置中的參數，能夠?qū)崿F(xiàn)報警輸入、急停輸入、外部啟動、外部暫停、升速輸入、降速輸入、正負限位、手動電機正反轉、外部回機械零等功能。16 路輸入口接線方式一樣，以輸入口 11 舉例，接線方式如下圖所示
1 處可安裝：機械開關、光電開關、行程開關、限位開關、急停按鈕、報警按鈕、外部啟動按鈕、外部暫停按鈕、升速按鈕、降速按鈕等等。

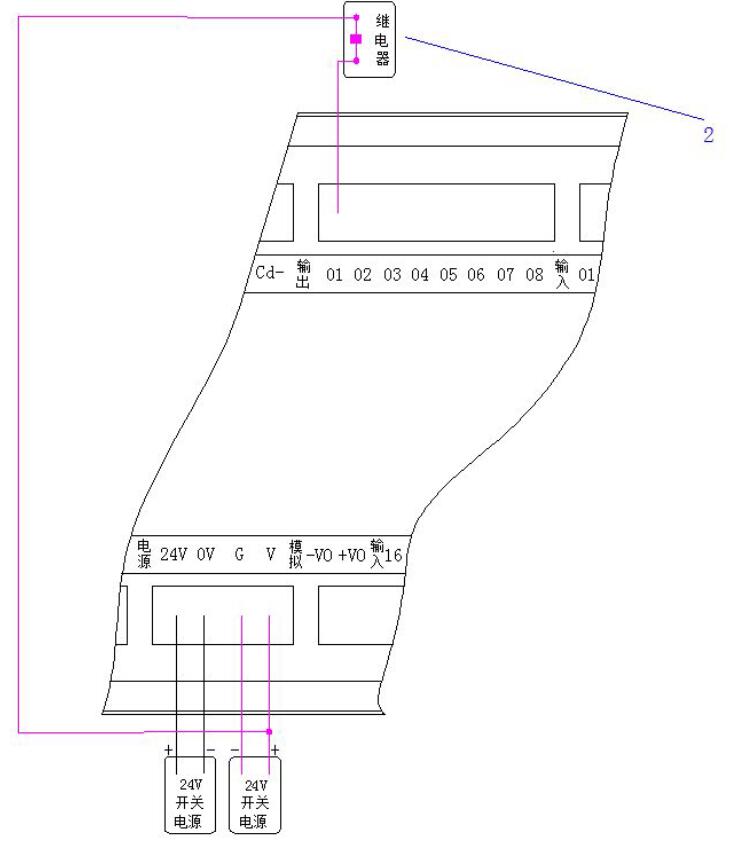

·輸出信號 輸出信號可用于驅動繼電器、電磁閥或指示燈等，該輸出信號通過繼電器、電磁閥或指示燈等與IO 電源負極接通時，輸出功能有效；與IO 電源斷開或無輸出信號，輸出功能無效。I/O 接口中共有8 路輸出，外部接線方式一樣。以輸出口01 舉例，接線圖見下圖：
2 位置是：繼電器、電磁閥、燈等負載。當主軸接伺服或變頻器等，輸出信號控制主軸正反轉。
