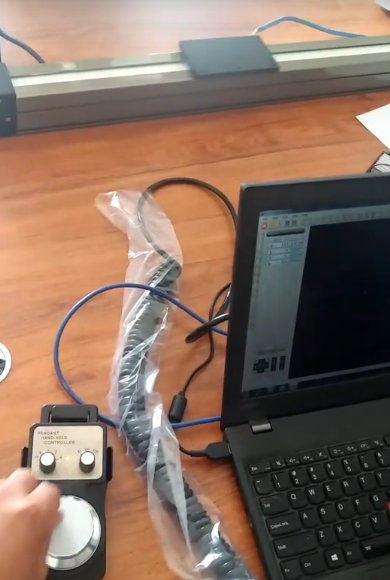

上圖為客戶訂購定一臺外接手輪控制的直線模組,采用的事60型材寬半密閉同步帶導軌,搭配的是60步進電機3.5NM大扭矩套裝,控制器采用的是CM60D系列可外接手輪控制的可編程控制器。客戶可通過手輪正搖反搖,來實現導軌的往復運動。具體產品如下:

微數控CM60D運動控制器,兼容CM55D運動控制器的功能,采用ARM和專門的運動控制芯片,外部和內部供電采用光耦隔離的方式,實現高性能穩定的控制能力,配備 7 寸彩色液晶顯示器,分辨率為800*480,4 個進給軸,一個模擬軸,帶一路標準手脈 MPG 接口,為自動化應用、機械設備、科學實驗帶來了實實在在的解決方案。我們經過多年的用戶體驗和技術更新,目前控制器支持聯動和非聯動兩種運動模式,提供 20 個程序儲存,每個程序可編寫 999 行。靈活的運動控制,簡潔的功能架構,方便用戶使用。

DSXM125C系列密閉同步帶導,軌型材寬60MM,電機轉一圈移動125MM,有效形行程可根據客戶要求定制,****可做到4米,可裝配86鏈接片,配86無步進電機,也可以裝配80伺服連接片,配伺服電機。此系列同步帶,水平載重50kg.垂直載重30KG。

同步帶采用高剛度鋁合金做機體;運行速度快,****可到3米/秒;有效行程大,可任意組裝,接收非標定制;具有高等級機械效率;摩擦系數小,噪音低,維護少。密閉的設計,自動噴漆機,焊機設備常用。有效防止臟東西進入。
以上為時代超群混合式兩相步進電機60HBP112AL4-TFA,電機步距角1.8°,扭矩3.6N.m,電流3A,機身高112MM,軸徑Φ8MM,銑扁,出軸長21mm,電機采用永磁硅鋼片造,低碳環護,與其他品牌步進電機相比具有定位精度高,輸出力矩高,響應頻率高,運行噪音低,動態特性好等特點及優勢。
配套驅動器ZD-2HD542是我公司采用自主研發的高性價比的細分驅動器,特別適合大批量低成本用途,同時具有優越的性能。由于采用了三態控制技術,比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種,SW4 可設置靜止半流,極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善,高速性能也較大提升,驅動器的尺寸也較小,和市面上的驅動器相比,****競爭力和吸引力。
聯系方式:QQ:467102884 電話:13811070445(劉女士)
