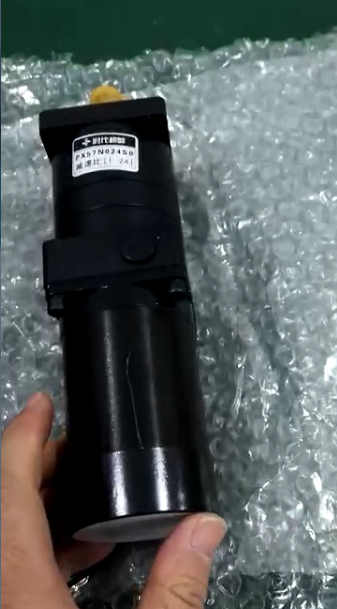

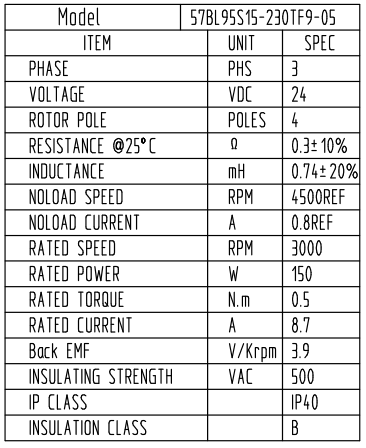

上圖為客戶定做24V直流無刷電機搭配24速比行星減速機套裝。57BL95S15-230TF9是額定電壓24V 額定功率150W 額定轉速3000轉 額定扭矩0.5Nm 額定電流8.7A 的直流無刷電機，具體參數如下：

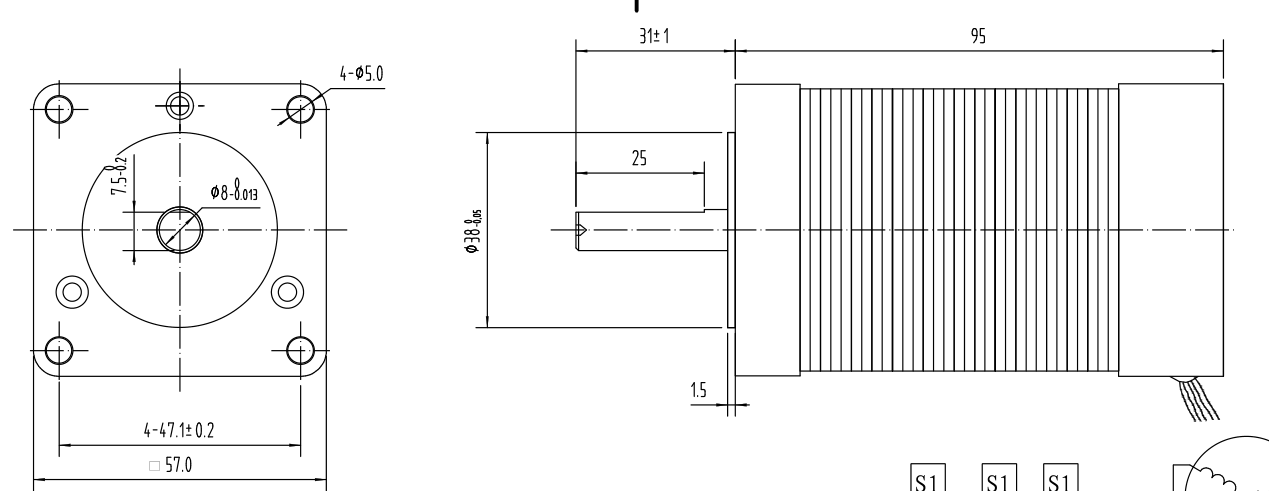

產品尺寸圖如下
在扭矩不夠的情況下，也可以加裝減速機。通過降低轉速來增加扭矩 150W直流無刷電機搭配24速比行星減速機輸出的扭矩有多大？ 輸出扭矩=電機扭矩0.5NM*24速比*80%效率=9.6NM，輸出轉速=3000轉/24速比=125轉每分鐘 所以此套裝最終輸出125轉，扭矩9.6N.M. 那么如何給電機搭配適當的驅動器呢。我公司提供驅動配套服務。為你選擇合適的驅動器。150W/24V=6.25A,選配的驅動電壓要大于24V，電流大于6.25A 的1.5倍左右，及選擇ZM-BL4810K（****50V 10A）
ZM-BL4810K 直流無刷電機調速器是我公司****推出的，針對小功率無刷電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應能力。本產品適合驅動峰值電流在10A 以下，電源電壓在 V DC18V~50V 以內 （典型應用 DC24V 、 36V 、 48V ）的任意一款低壓有霍爾或無霍爾傳感器的三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。
功能特點 ◆ 可顯示轉速，也可以設置調速器參數； ◆ 電流、速度雙閉環設計，低速力矩大，運行平穩； ◆ 高力矩、高轉速輸出，****轉速可達 9999rpm/min； ◆ 調速方式：0-5V 模擬量及 90~110Hz PWM 調速； ◆ 有 EN（使能）、DIR（方向）、X1(剎車)等信號輸入端； ◆ 可輸出測速脈沖 FG（光電隔離，門極輸出）、ALM 報警輸出； ◆ 具有過流、過壓、欠壓、過熱、馬達堵轉等保護功能； ◆ 有、無霍爾兼容
可以實現以下功能： （標準出廠默認設置為方波有霍爾開環模式） 1. 方波有霍爾速度開環運行 2. 方波有霍爾速度閉環運行 3. 方波無霍爾速度開環運行 4. 方波無霍爾速度閉環運行 以上功能用戶可在面板上進行自主設置
產品尺寸圖如下： 聯系方式：QQ:467102884 電話：18710050116（劉女士）
