上圖是客戶購買的DY-IS控制器和一臺57-56的步進電機，DM542驅動器，和一款100W開關電源，客戶想實現碰到限位反轉的，功能，可是限位接通以后，不反轉，是什么原因呢？ 此時我們應該注意，限位是如何接的， 客戶吧限位開關的正負極接到電源上，信號輸入端接到了控制器的限位口，但是不起作用，主要是因為限位的正負極開關應該直接接到控制器的下列端口

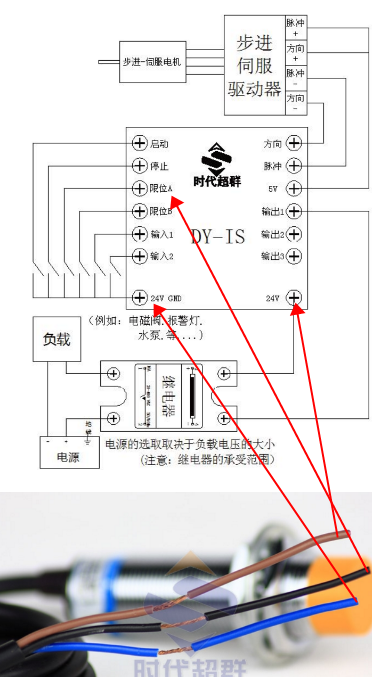

限位如何接？ 直流三線接近開關的三根線分別是：棕色線---24V(電源正極) 藍色線---com-(電源負極) 黑色線---限位A/B（輸出信號）
要按照上圖的接法接，才可以： 直流三線接近開關的三根線分別是：棕色線---24V(電源正極) 藍色線---com-(電源負極) 黑色線---限位A/B（輸出信號）
接近開關的作用，是當控制器檢測到開關量信號以后，可以控制一個反饋，來完成設定的動作，比如導軌滑臺接兩個接近開關在兩側，實現限位功能，可以讓導軌在兩個限位之間做往復運動。

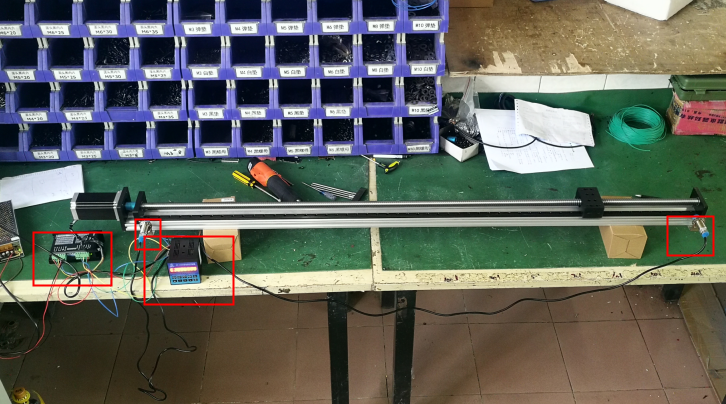

上圖為客戶訂購的一套設備，主要是讓一根有效1300的導軌，以讓電機以一分鐘100轉的速度帶動導軌做往復運動，根據客戶的要求，我們?yōu)榭蛻暨x擇了一套步進控制系統，包括一根HBX系列雙線導軌，一個2.8NM的步進電機，一款數字式驅動器和一款可外接限位功能的可編程控制器，限位采用的是8MM檢測接近開關。
時代超群DY-IS步進/伺服控制器，具有體積小、可靠性高、壽命長、易于使用指令豐富等特點。DY-IS可控制軸數為單軸；可編程（可實現各種復雜運行：定位控制和非定位控制）；****輸出頻率40KHz，特別適合控制細分驅動器；輸出頻率分辨率1Hz；編程**** 99 條；8 位數碼管顯示，手動/自動狀態顯示、運行/停止、狀態顯示、步數/計數值/程序顯示、編輯程序，參數顯示、輸入/輸出狀態顯示、CP 脈沖和方向顯示；有自動運行功能、手動運行功能、參數設定功能、程序編輯功能、回零點功能：可雙向自動回到零點；編程指令共 14 條指令。
