今天介紹一款5A低壓驅動器ZM-6505A,可以自動檢測電機是帶霍爾還是不帶霍爾的，然后自動匹配。無需調試版調試，非常方便

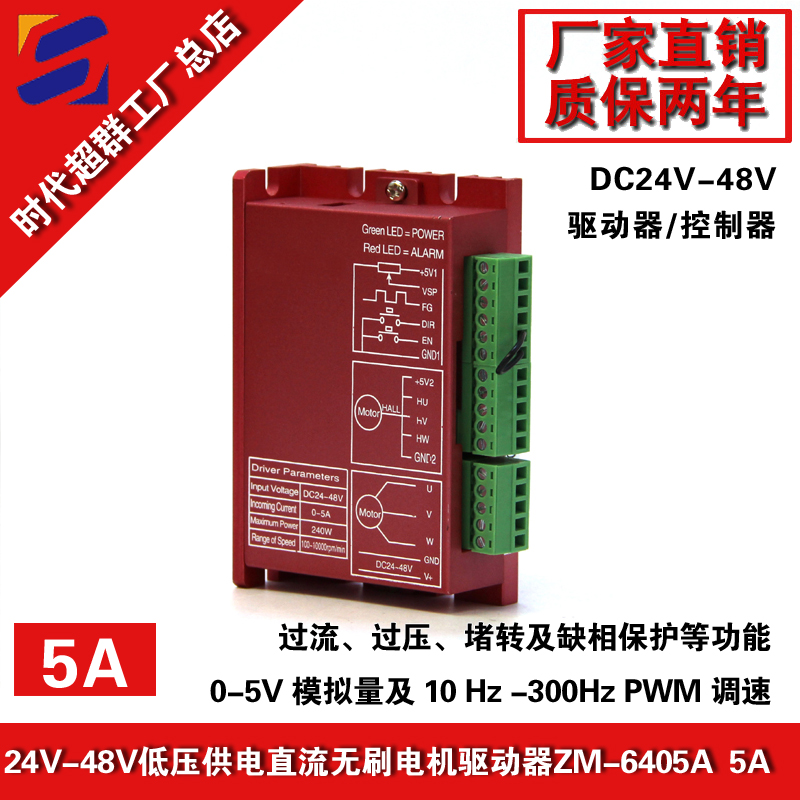

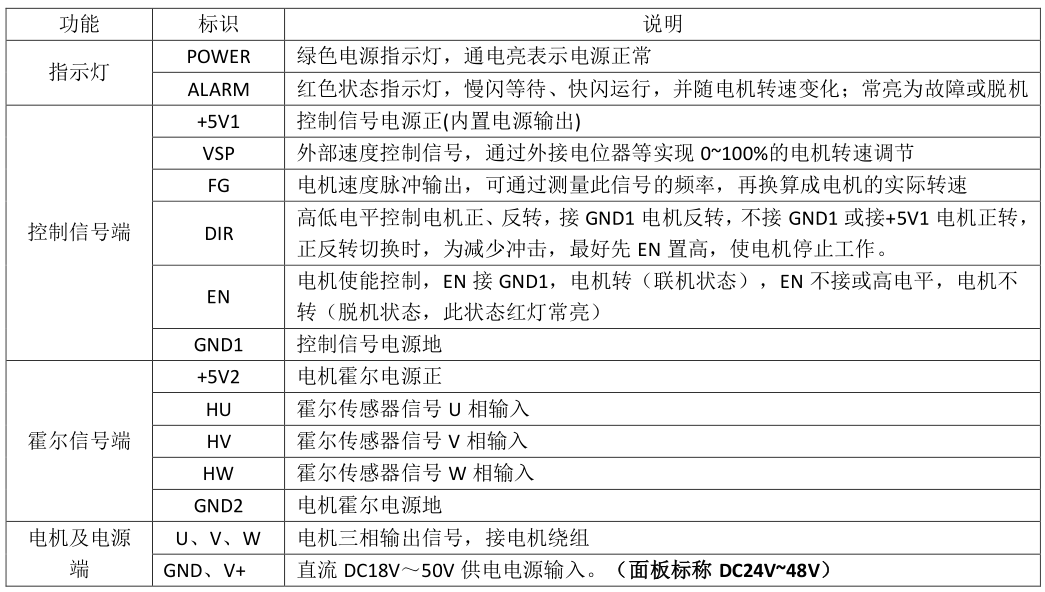

ZM-6405A 直流無刷電機驅動器是我公司新推出的產品，本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動峰值電流在 5A 以下，電源電壓在 DC18V~50V 以內 （面稱 板標稱 DC24V~48V ）的低壓有霍爾或者無霍爾傳感器的三相直流無刷電機。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。 ◆電流環設計，低速力矩大，運行平穩； ◆高力矩、高轉速輸出，****轉速達 20000rpm/min(根據電機轉速而定)； ◆具有脈沖速度輸出，可以隨時觀察電機轉速； ◆調速方式：0-5V 模擬量及 10 Hz -300Hz PWM 調速，方便用戶使用； ◆啟停使能控制信號、方向信號輸入； ◆過流、過壓、堵轉及缺相保護等功能

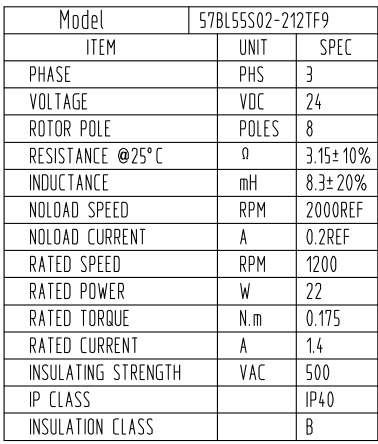

上圖為時代超群57直流無刷電機57BL55S02-212TF9，電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能，電壓24V；功率22W；額定轉速1200轉,額定扭矩0.175NM。具體參數如下：

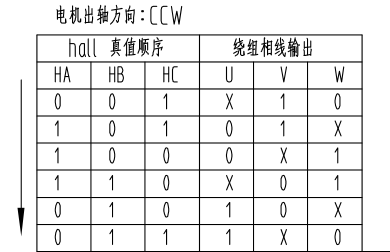

時序圖如下：

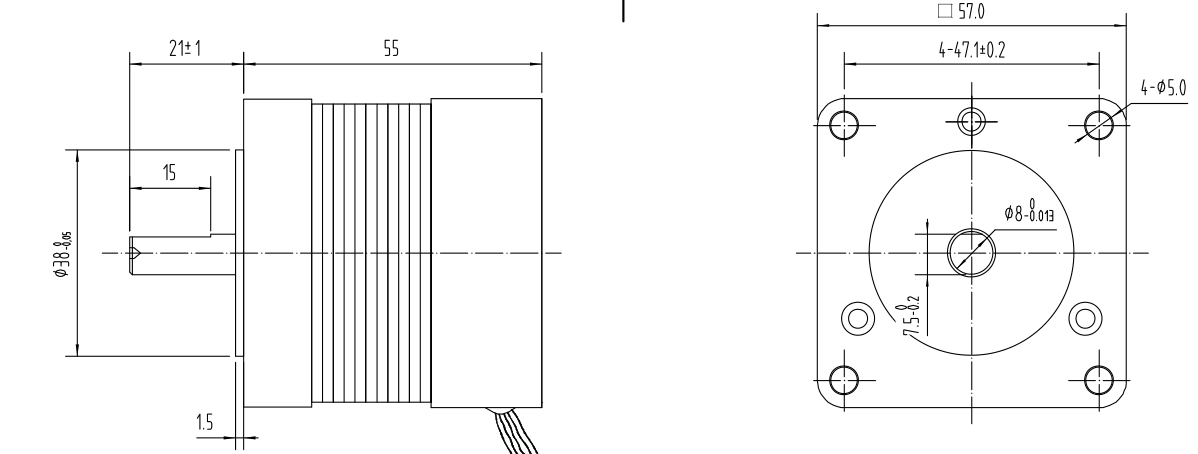

尺寸圖如下：
聯系方式：QQ:467102884 電話：13811070445（劉女士）
