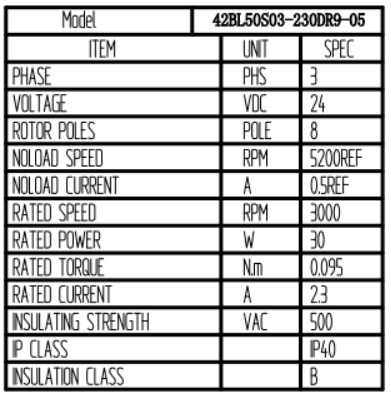

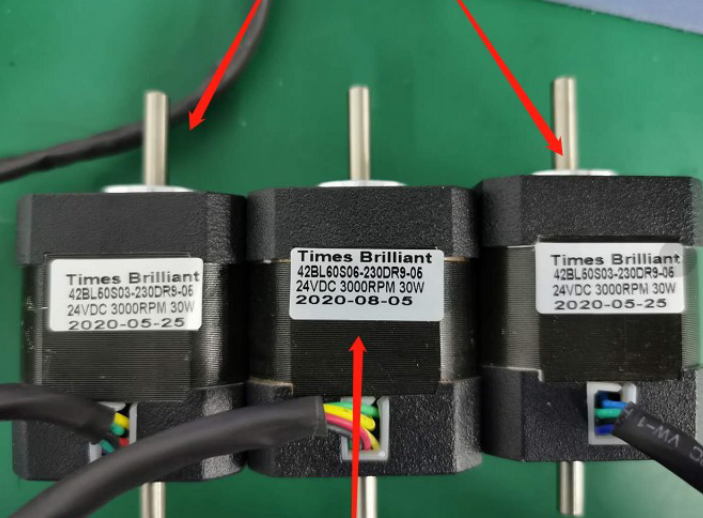

上圖為客戶定做的一款雙出軸直流無刷電機，電機42BL50S03-230DR9-05,額定電壓24V 額定功率30W 額定轉速3000轉 額定扭矩0.095Nm 額定電流2.3A，其軸徑和法蘭的可根據客戶要求定制。具體參數如下：

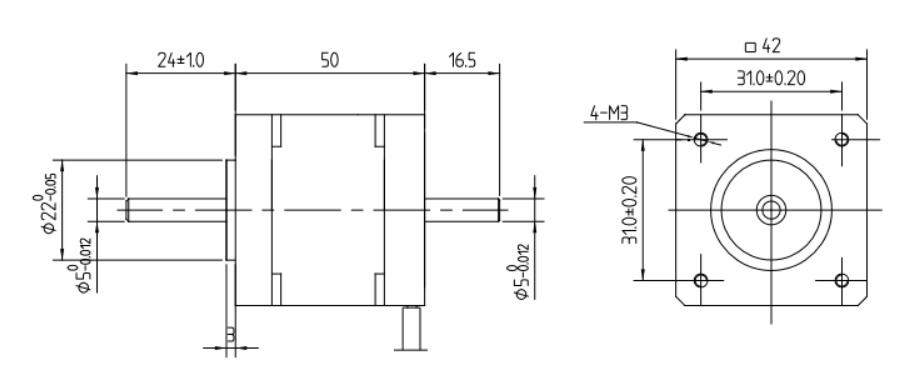

產品尺寸圖如下：

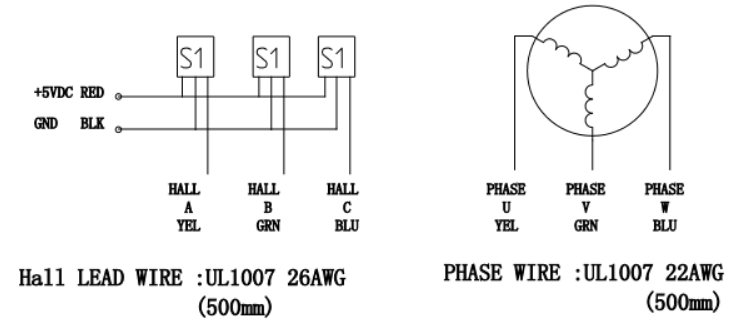

接線定義如下：
那么如何給上圖電機搭配適當?shù)尿寗悠髂亍Ｎ夜咎峁寗优涮追⻊铡槟氵x擇合適的驅動器。通過參數表我們可以看到電機額定電流是2.3A,選配的驅動電壓要大于24V，峰值電流大于2.3A 的1.5-2倍左右，及選擇ZM-6505A（電壓最/高40V 5A），這樣才能發揮很好的電機效果。
ZM-6505A 直流無刷電機驅動器是我公司****推出的產品，本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動峰值電流在 5A 以下，電源電壓在 DC18V~50V 以內 （面板標稱 DC24V~48V ）的任意一款低壓有霍爾或者無霍爾傳感器的三相直流無刷電機。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。
