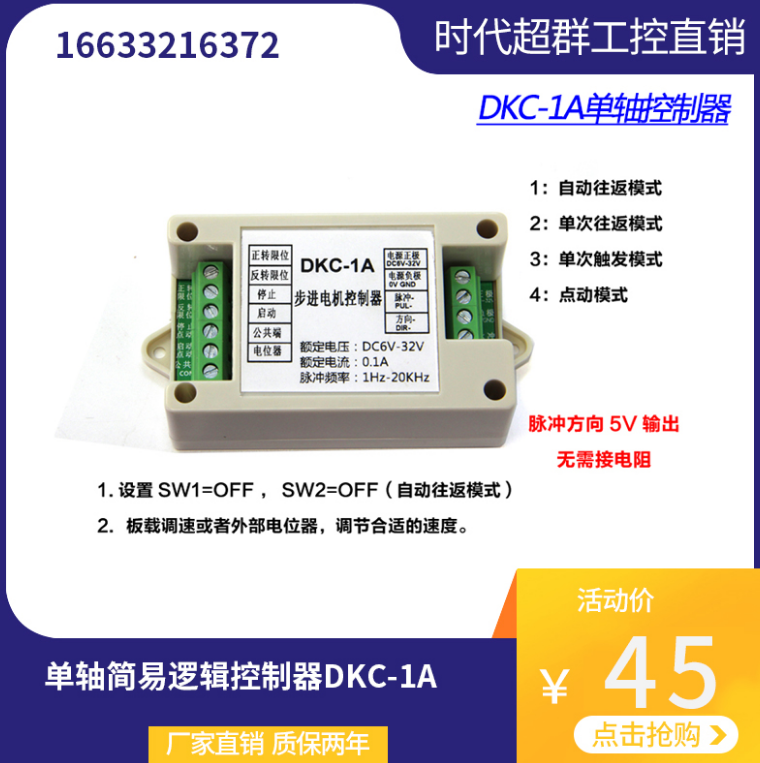

產品特點

寬電壓輸入，5-32DC;具有電源防反接保護,過壓保護，過流保護，保護控制器的安全，信號輸入點為底電平輸入;S型加速曲線，輸出頻率峰值可達到20K輸入輸出全部光耦隔離，板栽電位器調速，外接電位器調速自動切換，多種功能，設置簡單，功能實用，體積5*8.2CM。

該款控制器具有的功能有： 1自動往返模式 2單次往返的模式 3單次觸發模式 4點動模式。

（1）自動往返模式，1設備在A點與B點之間往返運行。設備上電后，外部觸發啟動運行，設備運行到A點正轉限位后，自動反轉運行到B點反轉限位后，又正轉運行到A點，如此往返運行。直到觸發停止電機停止運行。參數設置:1.設置SW1=OFF , sw2=OFF(自動往返模式)2．板載調速或者外部電位器，調節合適的速度。

（2）單次往返模式，1設備從A點到B點后返回到A點停止。設備上電后,外部觸發啟動運行,設備到從A點出發，當設備運行到B點正轉限位后，設備反向回轉運行，當?shù)竭_(dá)A點后，電機停止。完成一次A->B->A運動過程。如果在設備運行中觸發停止電機立即停止運行。參數設置:1.設置SW1=ON,sw2=OFF(單次往返模式)2．板載調速或者外部電位器，調節合適的速度。

（3）單次觸發模式，1設備從A點到B點后停止。再次啟動設備從B點到A點停止。設備上電后，外部觸發啟動運行,設備到從A點出發，當設備運行到B點正轉限位后，設備停止運行，如果再次啟動，設備從B點觸發到達A點后，設備停止。啟動A->B停止，啟動B->A停止的運動過程。如果在設備運行中觸發停止電機立即停止運行。參數設置:1.設置SW1=OFF , sw2=ON(單次觸發模式)2．板載調速或者外部電位器，調節合適的速度。

（4）點動模式，1完全又外部開關控制器啟動停止，正反轉。設備上電后，給啟動輸入端底電平電機正轉運行，底電平撤銷，電機停止。給停止輸入端底電平電機反轉運行，底電平撤銷，電機停止。參數設置:1設置SW1=ON, sw2=ON(點動模式)2.板子調速或者外部電位器，調節合適的速度。

 脈沖方向的5V輸出不用接電阻
